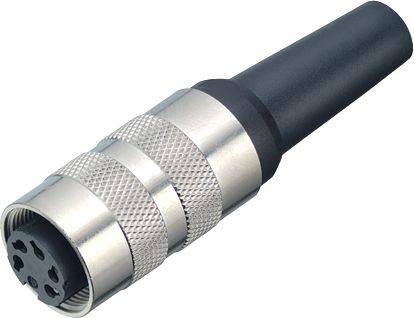

binder 99 2014 700 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 581 1
Vrsta izdelka
kabelska škatla
Izvedba
ravni ženski konektor
Skupno število polov
5
Priključek
stiskalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
34 kos - zaloga Nemčija
Število
Skupaj (18,99 € / Kos)
18,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 2014 700 05 serija 581
- M16 IP40 kabelska vtičnica
- Število polov: 5
- 4,0 - 6,0 mm
- zaščiten
- stiskanje (kontakte za stiskanje je treba naročiti posebej)
- IP40
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 4,0 - 6,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 2014 700 05
- Vrsta izdelka
kabelska škatla
- Izvedba
ravni ženski konektor
- Skupno število polov
5
- Priključek
stiskalni
- Vsebina
1 kos
- Nazivni tok
5 A
- Nazivni tok - zaokrožen
5 A
- Zapora
vijak
- Nazivna napetost
250 V
- Proizv. št. delov
99 2014 700 05-20
- Število pinov
5
- Skladnost z RoHS
Ja
IP40
- Serija
581
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3215947 binder 99 2014 700 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 581 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3215947 binder 99 2014 700 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 581 1
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
