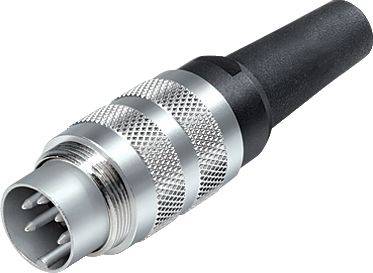

binder 99 2045 02 24-20 kabelski priključek ravni moški konektor Skupno število polov: 24 Serija (okrogli konektor): 581
Vrsta izdelka
kabelski priključek
Izvedba
ravni moški konektor
Skupno število polov
24
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (51,99 € / Kos)
51,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 2045 02 24 Serija 581
- M16 IP40 kabelski konektor
- Število polov: 24
- 6,0 - 8,0 mm
- zaščiten
- spajkalni
- IP40
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 3 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 6,0 - 8,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 2045 02 24
- Vrsta izdelka
kabelski priključek
- Izvedba
ravni moški konektor
- Skupno število polov
24
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
1 A
- Nazivni tok - zaokrožen
1 A
- Zapora
vijak
- Nazivna napetost
60 V
- Material kontakta
CuZn
AWG 26
- Proizv. št. delov
99 2045 02 24-20
- Število pinov
24
- maks. prerez
0.14 mm²
- Območje prečnega prereza
0.14 mm² (max)
- Skladnost z RoHS
Ja
IP40
- Serija
581
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3216022 binder 99 2045 02 24-20 kabelski priključek ravni moški konektor Skupno število polov: 24 Serija (okrogli konektor): 581
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3216022 binder 99 2045 02 24-20 kabelski priključek ravni moški konektor Skupno število polov: 24 Serija (okrogli konektor): 581
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo spojke s stiskanjem, potopnim spajkanjem, vijačnimi sponkami in spajkanjem, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
