Slika je simbolična

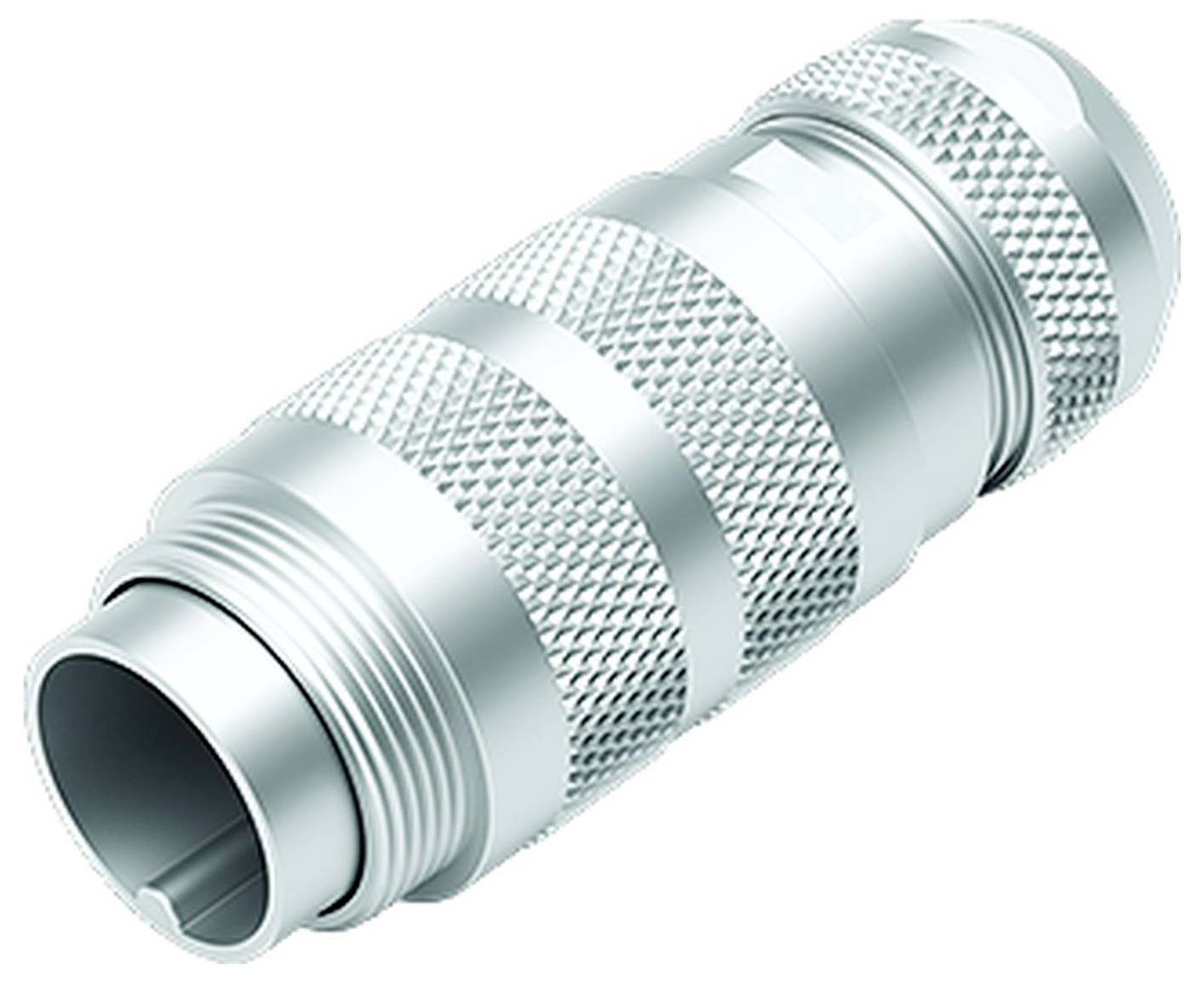

binder 99 5113 760 05 kabelski priključek Skupno število polov: 5 1 kos
Vrsta izdelka
kabelski priključek
Skupno število polov
5
Priključek
stiskalni
Vsebina
1 kos
Nazivni tok - zaokrožen
6 A
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (27,99 € / Kos)
27,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Kabelski konektor M16, število pozicij: 5 (05-a), 4,1-7,8 mm, z možnostjo oklopa, stiskanje (kontakte za stiskanje je treba naročiti posebej), IP67, UL, kratka izvedba
Dodatne informacije
Tehnične specifikacije
- Serija: Serija 423
- Število polov: 05
- Zasnova konektorja: kabelski konektor
- Opis variante: M16 IP67, serija 423, miniaturni konektor
- Odobritev 1: UL
- EMC primernost: zaščiten
- Prerez priključka (mm): 0,14-1,00 mm²
- Priključni presek (AWG): AWG 26-18
- Vrsta povezave: stiskanje
- Zaklepanje konektorja: vijak
- Nazivni tok (40°C): 6,0 A
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: II
- Stopnja onesnaženosti: 2
- Nazivna napetost (V): 150 V
- Vrsta zaščite: IP67
- Material ohišja: CuZn (ponikljana medenina)
- Material kontaktnega telesa: PBT
- Zaklepanje materiala: CuZn (medenina)
- Prehod kabla: 4,1-7,8 mm
- Varnostne lastnosti: konektorja ne smete priklapljati ali odklapljati pod obremenitvijo. Neupoštevanje in nepravilna uporaba lahko povzroči telesne poškodbe.
- Konektorji so bili razviti za področja uporabe v napravah, krmiljenju in gradnji električnih naprav. Uporabnik je dolžan preveriti, ali je priključke mogoče uporabiti tudi na drugih področjih uporabe.
- Vtične konektorje, ki se uporabljajo v tokokrogih z nevarnimi napetostmi, smejo namestiti in uporabljati samo osebe, ki so usposobljene za elektrotehniko, ali pod njihovim nadzorom, ob upoštevanju veljavnih predpisov in standardov.
- Konektorji z zaščitnim razredom IP67 in IP68 niso primerni za uporabo pod vodo. Pri uporabi na prostem morajo biti konektorji posebej zaščiteni pred korozijo.
- Konektor ni primeren za omrežne napetosti. Upoštevajte stopnje onesnaženosti in kategorijo prenapetosti.
- Za zaklepanje kabelskega konektorja s konektorjem naprave je navojni obroč ročno zategnjen (pribl. 50 cNm).
- Vrsta
99 5113 760 05
- Vrsta izdelka
kabelski priključek
- Skupno število polov
5
- Priključek
stiskalni
- Vsebina
1 kos
- Nazivni tok
6 A
- Nazivni tok - zaokrožen
6 A
- Zapora
vijak
- Nazivna napetost
150 V
- Premer kabla do
7.8 mm
- Premer kabla do
4.1 mm
- Material ohišja
medenina, ponikljana
- Proizv. št. delov
99 5113 760 05
- Območje premera kabla
4.1 - 7.8 mm
- Število pinov
5
- Skladnost z RoHS
Ja
IP67
- Območje stiskanja AWG (maks.)
18 awg
- Območje stiskanja AWG (min.)
26 awg
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3334965 binder 99 5113 760 05 kabelski priključek Skupno število polov: 5 1 kos
Opis
Binder 99 5113 760 05 kabelski priključek
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
