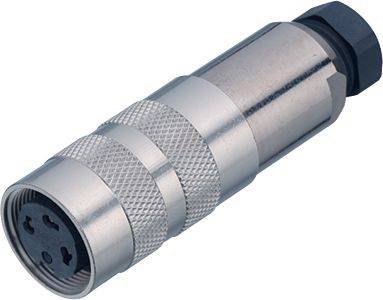

Slika je simbolična
binder 99 5114 210 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1
Vrsta izdelka
kabelska škatla
Izvedba
ravni ženski konektor
Skupno število polov
5
Priključek
vijačna sponka
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
5 kos - zaloga Nemčija
Število
Skupaj (38,99 € / Kos)
38,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 5114 210 05 serija 423
- M16 IP67 kabelska vtičnica
- Število polov: 5
- 4,0 - 6,0 mm
- zaščiten
- vijačna sponka
- IP67
- UL
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 4,0 - 6,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 5114 210 05
- Vrsta izdelka
kabelska škatla
- Izvedba
ravni ženski konektor
- Skupno število polov
5
- Priključek
vijačna sponka
- Vsebina
1 kos
- Nazivni tok
6 A
- Nazivni tok - zaokrožen
6 A
- Zapora
vijak
- Nazivna napetost
250 V
- Material kontakta
CuSn
- Material ohišja
medenina, ponikljana
AWG 24 - 16
- Proizv. št. delov
99 5114 210 05-20
- Število pinov
5
- maks. prerez
1.5 mm²
- Min. prečni prerez
0.25 mm²
- Območje prečnega prereza
0.25 - 1.5 mm²
- Skladnost z RoHS
Ja
IP67
- Serija
423
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3216237 binder 99 5114 210 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3216237 binder 99 5114 210 05-20 kabelska škatla ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav so stisnjene, potopno spajkane, vijačne sponke in spajkalne povezave, nasedle žice in oblikovani kabli. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
