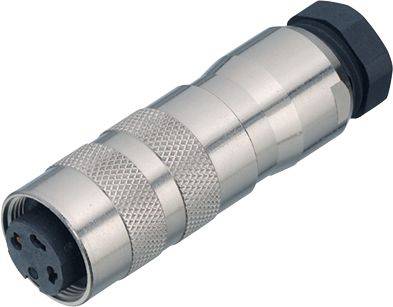

Slika je simbolična
binder 99 5610 700 04-20 kabelska škatla ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 423 1
Vrsta izdelka
kabelska škatla
Izvedba
ravni ženski konektor
Skupno število polov
4
Priključek
stiskalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (28,99 € / Kos)
28,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 5610 700 04 serija 423
- M16 IP67 kabelska vtičnica
- Število polov: 4
- 6,0 - 8,0 mm
- zaščiten
- stiskanje (kontakte za stiskanje je treba naročiti posebej)
- IP67
- UL
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 6,0 - 8,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 5610 700 04
- Vrsta izdelka
kabelska škatla
- Izvedba
ravni ženski konektor
- Skupno število polov
4
- Priključek
stiskalni
- Vsebina
1 kos
- Nazivni tok
5 A
- Nazivni tok - zaokrožen
5 A
- Zapora
vijak
- Nazivna napetost
250 V
- Material ohišja
medenina, ponikljana
- Proizv. št. delov
99 5610 700 04-20
- Število pinov
4
- Skladnost z RoHS
Ja
IP67
- Serija
423
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3216378 binder 99 5610 700 04-20 kabelska škatla ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 423 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3216378 binder 99 5610 700 04-20 kabelska škatla ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 423 1
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo spojke s stiskanjem, potopnim spajkanjem, vijačnimi sponkami in spajkanjem, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
