Slika je simbolična

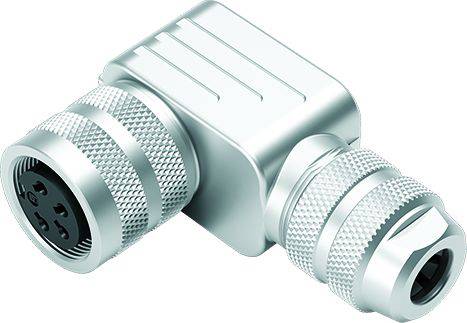

binder 99 5614 75 05-20 kotna doza kotni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1 kos
Vrsta izdelka
kotna doza
Izvedba
kotni ženski konektor
Skupno število polov
5
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (33,99 € / Kos)
33,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
99 5614 75 05 Serija 423
- M16 IP67 kotna vtičnica
- Število polov: 5
- 6,0 - 8,0 mm
- zaščiten
- spajkalni
- IP67
- UL
Tehnične specifikacije
- EMC primernost: zaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 6,0 - 8,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
99 5614 75 05
- Vrsta izdelka
kotna doza
- Izvedba
kotni ženski konektor
- Skupno število polov
5
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
6 A
- Nazivni tok - zaokrožen
6 A
- Zapora
vijak
- Nazivna napetost
250 V
- Material kontakta
CuSn
- Material ohišja
medenina, ponikljana
AWG 18
- Proizv. št. delov
99 5614 75 05-20
- Število pinov
5
- maks. prerez
0.75 mm²
- Območje prečnega prereza
0.75 mm² (max)
- Skladnost z RoHS
Ja
IP67
- Serija
423
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3216395 binder 99 5614 75 05-20 kotna doza kotni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3216395 binder 99 5614 75 05-20 kotna doza kotni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 423 1 kos
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo spojke s stiskanjem, potopnim spajkanjem, vijačnimi sponkami in spajkanjem, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
