Name: binder 99 9113 02 05-20 kabelski priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 720
Brand: binder
SKU: 3217572
Availability: BackOrder

'Črni vtični konektor s tremi igli, cilindrične oblike z rebrasto ohišjem, primeren za električne povezave.'

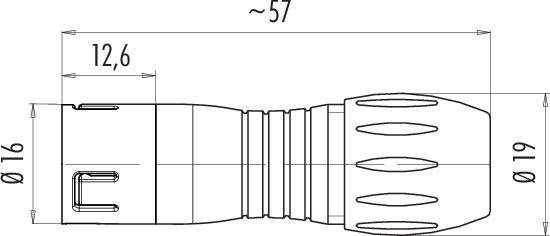

Tehnična risba priključka, dolžine pribl. 57 mm, premera 16 mm in 19 mm. Navedeni so podrobnosti in mere.

Diagram prikazuje petpolski priključek z razporedom kontaktov v krožni obliki, oštevilčen od 1 do 5 v smeri urinega kazalca.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,11.11.

233 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (12,99 € / Kos)

12,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 9113 02 05 Serija 720

Snap-in kabelski priključek IP67
Število polov: 5
6,0 - 8,0 mm
nezaščiten
spajkalni
IP67
VDE

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: II
Prenapetostna kategorija: II
Stopnja onesnaženosti: 2
Material kontaktnega telesa: PA (UL94 V-0)
Prehod kabla: 6,0 - 8,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 9113 02 05

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 5

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 5 A

Nazivni tok - zaokrožen: 5 A

Zapora: snap

Nazivna napetost: 125 V

Material kontakta: CuZn

Material ohišja: PA

: AWG 18

Proizv. št. delov: 99 9113 02 05-20

Število pinov: 5

maks. prerez: 0.75 mm²

Območje prečnega prereza: 0.75 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 720

Različice(Vse cene so z DDV)

Izvedba

Nazivna napetost

Nazivni tok - zaokrožen

Priključek

Skupno število polov

Vrsta izdelka

Vsebina

binder 99 9113 02 05-20 kabelski priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 720 1 kos

Št. izdelka:3217572

Dostava sre.,11.11.

233 kos - zaloga NemčijaConrad Electronic
