Name: Bopla CN 70 AK-SET ohišje za DIN-letev 70 x 75 x 109.5 ABS sivo-bela (RAL 7035) 1 kos
Brand: Bopla
SKU: 2384355
Availability: BackOrder

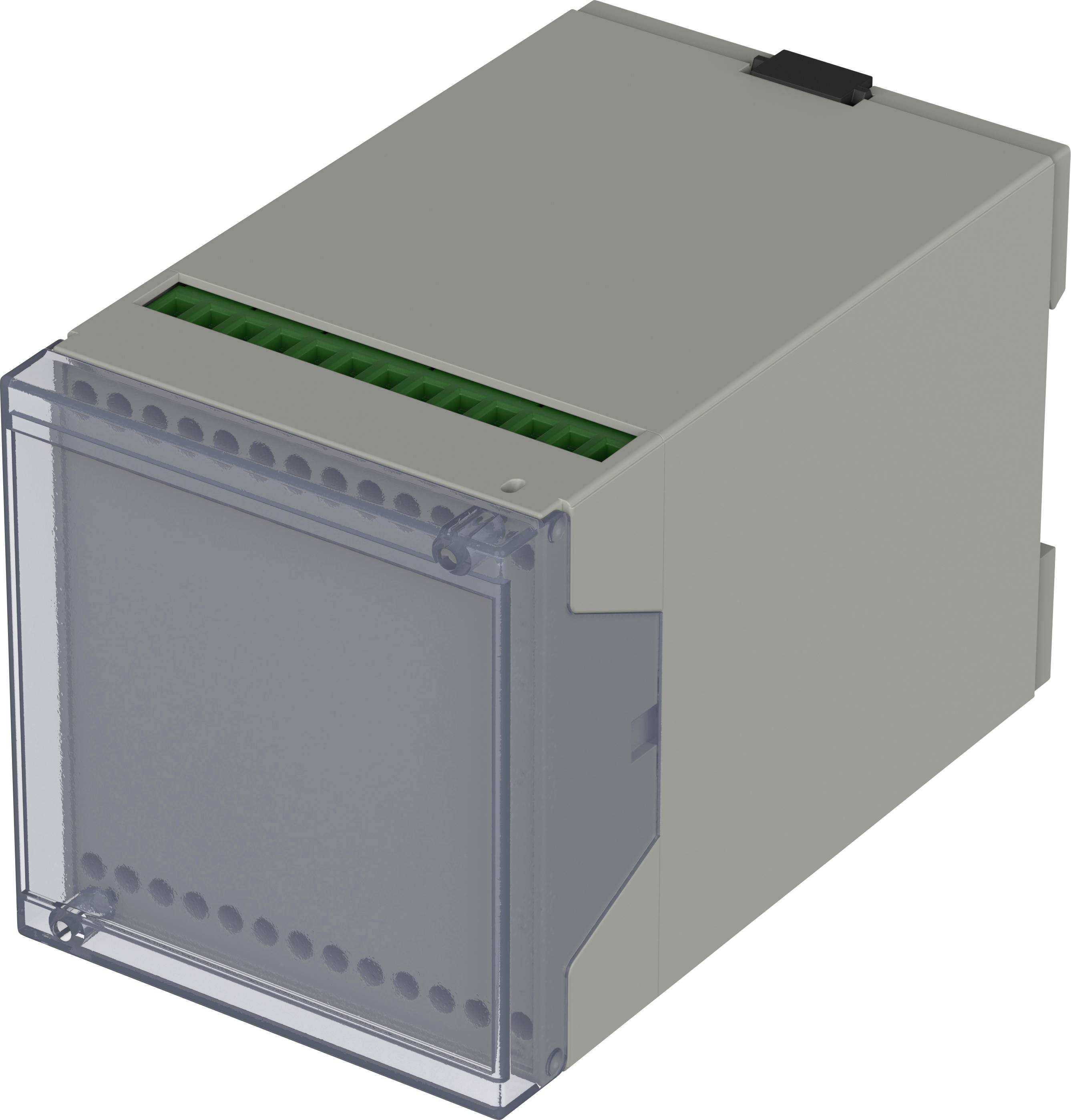

Siva, kvader oblike elektronska naprava z prozornim plastičnim pokrovom in vrstom zelenih priključkov na vrhu.

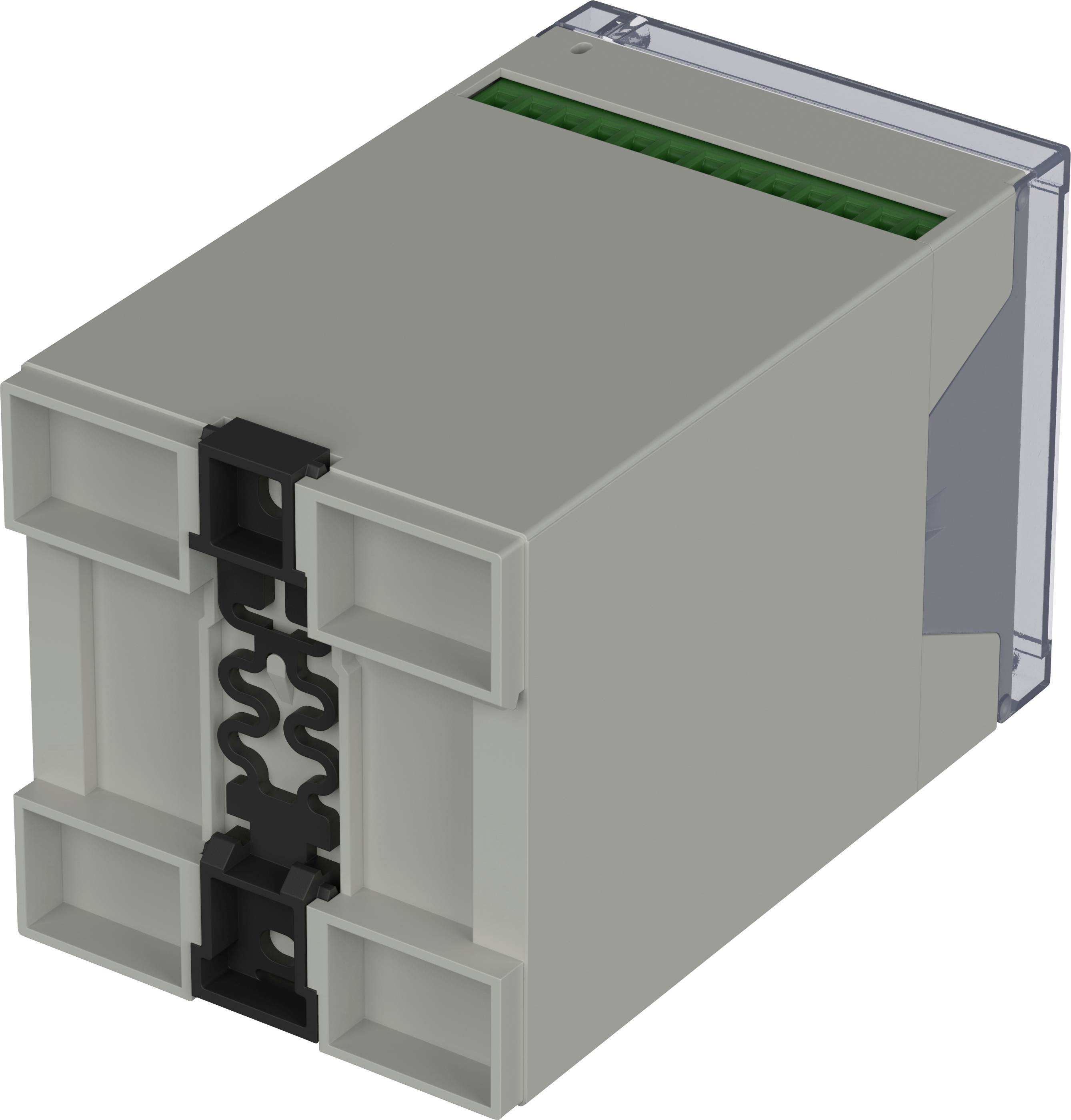

Siva plastična ohišje z več predalnimi prostori in črno pritrditvijo na sprednji strani; primerno za elektronske komponente.

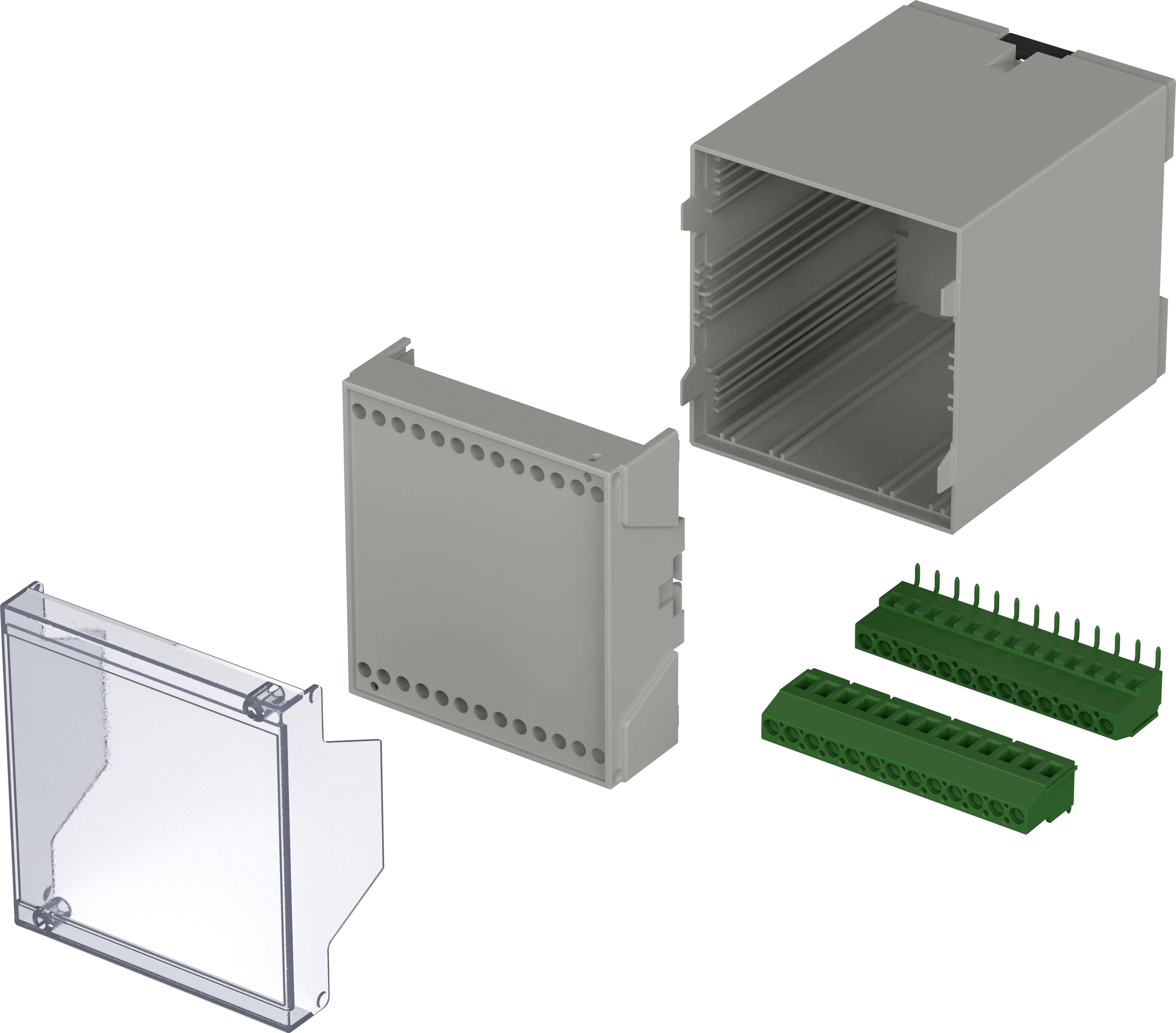

Komplet ohišja za elektroniko: sivo glavno ohišje, prozorno pokrovko, dva zelena vtična modula.

1/3

Vrsta izdelka

ohišje za DIN-letev

Material

ABS

Vrsta zaščite

IP40

Širina

75 mm

Višina

109.5 mm

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (33,99 € / Kos)

33,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Bopla CN 70 AK-SET ohišje za DIN-letev 70 x 75 x 109.5 ABS sivo-bela (RAL 7035) 1 kos

Ta majhen sistem krmilnega ohišja iz plastike ponuja široko paleto možnih uporab, vendar je za sistem značilen predvsem vodoravni in navpični sklop tiskanih vezij s priključnimi terminali, na katere je mogoče hitro in enostavno stopiti v stik.

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: ohišje za DIN-letev

Material: ABS

: IP40

Barva: sivo-bela (RAL 7035)

Dolžina: 70 mm

Širina: 75 mm

Višina: 109.5 mm

Vsebina: 1 kos

Mere: (D x Š x V) 70 x 75 x 109.5 mm

Skladnost z RoHS: Ja

Vrsta: CN 70 AK-SET

Teža: 92 g

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2384355 Bopla CN 70 AK-SET ohišje za DIN-letev 70 x 75 x 109.5 ABS sivo-bela (RAL 7035) 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2384355 Bopla CN 70 AK-SET ohišje za DIN-letev 70 x 75 x 109.5 ABS sivo-bela (RAL 7035) 1 kos

Prenos datotek

Prenos datotek 2384355 Bopla CN 70 AK-SET ohišje za DIN-letev 70 x 75 x 109.5 ABS sivo-bela (RAL 7035) 1 kos

Opis

Pokrov kombiniranega ohišja 70 AK je prozoren, vključno s terminali

Besedilo je strojno prevedeno.

Izvedba

Zgornji in spodnji del sta pritrjena s hitrim pritrditvijo. Ni potrebe po vijačnih povezavah (okoljski koncept podjetja Bopla), saj se lahko vsi deli pritrdijo na svoje mesto. Ohišje je mogoče namestiti na DIN-letev TS 35 s pomočjo nove vrste zaskočne noge ali neposredno na steno brez vidnih vijakov. (Za pritrditev na steno preprosto obrnite zaskočno nogo). Na zgornjem delu ohišja je tudi vdolbina za pritrditev membranskih tipkovnic.
Priključni priključki so namenjeni vodoravno vstavljenim PCB-jem

Obseg dostave

1 x ohišje, spodnji del s pritrdilnim vijakom (nameščen), 1 x pokrov, 2 x priključni terminali 13-pinski

Namigi

Največja obremenitev pri pritrditvi na montažno tirnico, brez vibracij 400Ncm
