Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna plošča 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
montažna plošča
Delovna napetost
240 V/AC
Teža
15000 g
Dolžina
600 mm
Širina
600 mm
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
6245,00 €
3
2% = 152,38 €
6092,62 €
5
3% = 212,95 €
6032,05 €
10
4% = 253,55 €
5991,45 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (6245,00 € / Kos)
6245,00 €
plus 61,00 €
Poudarki in podrobnosti

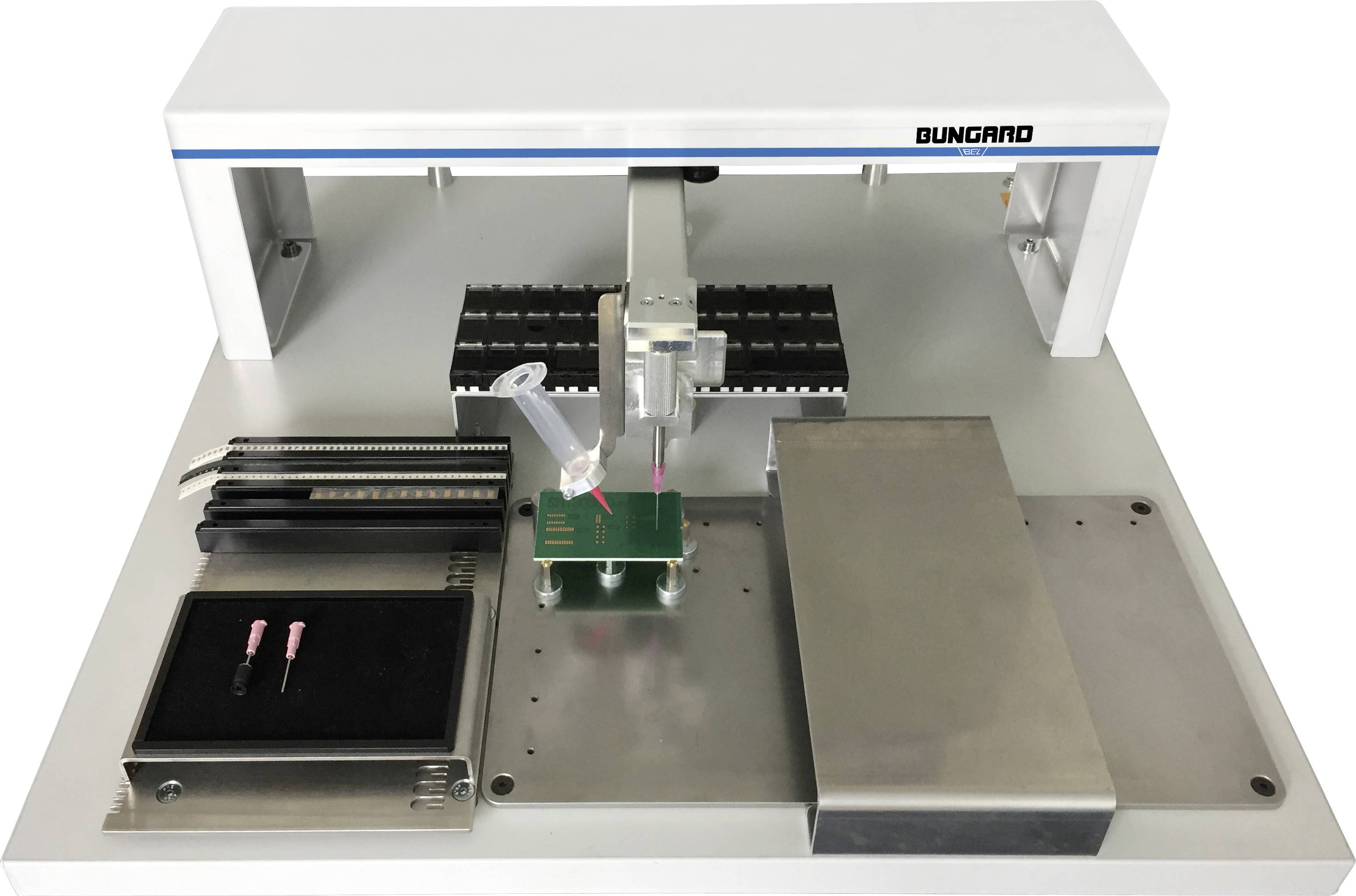

Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna plošča 1 kos
- Manipulator za sestavljanje SMD komponent
- Gladko tekoč XY portal z namestitveno glavo v Z-osi
- Z držalom za fleksibilno magnetno vezje in naslonom za roke
- Držalna tirnica s 5 podajalniki traku in univerzalno podporo za komponente
- Stojalo s 36 posodami in vakuumsko črpalko
- Ohišje in naslon za dlani prašno barvana v svetlo sivi barvi 7035
Dodatne informacije
Tehnične specifikacije
- Zmogljivost namestitve: cca. 200–500 SMD-jev/uro
- Montažna površina: 270 x 170 mm
- Z-hod glave za namestitev: 25 mm
- Kot vrtenja: 0 - 360 stopinj
- Osnovni komplet omogoča podajanje 5 trakov (opcijsko z dodatnimi tirnicami največ 19 x 8 mm)
- Razsuti tovor: Stojalo z maks. 36 kontejnerjev
- Območje: 0402 - 70x70mm
- Maks. višina komponente: 20 mm
- min. Velikost tiskanega vezja: 8 x 8 mm
- Maks. Debelina tiskanega vezja: 10 mm
- Maks. prosta višina pod LP: 18 mm
- maks. Velikost tiskanega vezja: 340 x 170 mm
- Vlažnost: 50–75 %
- Delovna temperatura: 15–30 °C
- Raven hrupa: 50-70 dB
- Vrsta izdelka
montažna plošča
- Delovna napetost
240 V/AC
- Teža
15000 g
- Dolžina
600 mm
- Širina
600 mm
- Višina
200 mm
- Vsebina
1 kos
- Vrsta
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- Skladnost z RoHS
Ja
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic montažna plošča 1 kos
Opis
Manipulator za izdelavo prototipov in majhnih serij. Patentirana glava za vstavljanje in odlaganje omogoča priročno rokovanje s SMD komponentami. Modularni sistem je mogoče konfigurirati za katero koli aplikacijo. Sistem izvede celoten postopek od nanašanja spajkalne paste ali lepila do sestavljanja različnih komponent. Gladko vodenje namestitvene glave pomaga pri natančni namestitvi SMD-jev
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Dozirna naprava
- Manipulator je mogoče s kompresorjem in ročno dozirno napravo razširiti v dozirnik. Poleg spajkalne paste in lepila se lahko dozirajo tudi drugi mediji.
- Podajalnik komponent
- Komponente se lahko sistemu dostavijo za obdelavo bodisi v traku bodisi kot razsuti material.
- Podajalnik traku
- Tračni podajalniki lahko na delovnem mestu shranjujejo standardne komponente v velikih količinah. Ko odstranite zaščitni trak, se trak samodejno premakne naprej in komponente, ki jih je treba obdelati, postanejo izpostavljene.
- Laboratorijski pasovni razpršilnik
- Laboratorijski podajalnik trakov se lahko uporablja za obdelavo delov traku, potrebnih za proizvodnjo. Posamezne komponente je mogoče odstraniti neposredno s traku, s čimer se odpravi potreba po njihovem pretakanju v zabojnike za razsuti tovor.
- Zabojnik za razsuti tovor
- Posoda za razsuti material zagotavlja manipulatorju kondenzatorje, upore in integrirana vezja.
- Priključek za kamero
- Z uporabo kamere, ki jo je mogoče neposredno prilagoditi namestitveni glavi, je mogoče celoten postopek nameščanja, od dviga do namestitve komponente, povečano prikazati na monitorju.
