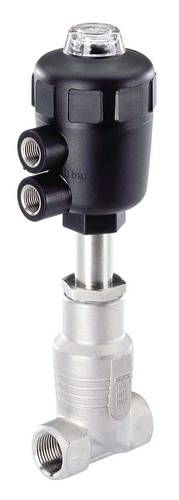

Slika je simbolična
Bürkert pnevmatsko upravljanje ventila 146379 2012 G 1/2 objemka Nazivna širina (podrobnosti) 15 mm 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (565,00 € / Kos)
565,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
- Za medije do +180 ° C
- Dolga življenjska doba
- Optični indikator položaja kot standard
- Vrtljiva glava pogona za poravnavo priključkov krmilnega zraka
- Minimalna krmilna poraba zraka s pakiranjem
- Obsežen izbor velikosti pogona omogoča optimalne kombinacije pogona
- Zaklepna ročica za tekočine zaradi pretoka pod sedežem
- Kompakten ravno sedežni ventil
- Vlivni material za stanovanje 316L
- PPS glava za vroča okolja
Tehnične specifikacije
- G 1/2 "
- Nominalni premer 15 mm
- Velikost aktuatorja Ø 50 mm
- Kv vrednost 4,7 m³ / h
- Krmilni tlak 3,9 do 10 barov
- Največ 16 barov Obratovalni tlak do +180 ° C
- Srednja temperatura od -10 do +180 ° C
- Temperatura okolice +5 do +140 ° C
- Vrsta izdelka
pnevmatsko upravljanje ventila
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/2 objemka
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do +180 °C
- Proizv. št. delov
146379
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
PTFE
- Funkcija
2/2-razvodni
- Teža
0.900 kg
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medij
agresivni mediji
- Nazivna širina
15 mm
- Značilnosti
objemka
- Višina
211 mm
- Dolžina
65 mm
- Nadzor pritiska (maks.)
10 bar
- Nadzor pritiska (min.)
3.9 bar
- Maks. temperatura okolice
+140 °C
- Min. temperatura okolice
+5 °C
- KV vrednost
78.33 l/min
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 624214 Bürkert pnevmatsko upravljanje ventila 146379 2012 G 1/2 objemka Nazivna širina (podrobnosti) 15 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 624214 Bürkert pnevmatsko upravljanje ventila 146379 2012 G 1/2 objemka Nazivna širina (podrobnosti) 15 mm 1 kos
Opis
Zunanje nadzorovan ravno sedežni ventil je sestavljen iz pnevmatskega pogona bata in dvosmernega telesa ventila. Dokazano pakiranje polnilnih škatel za samonaravnavo in brez vzdrževanja zagotavlja visoko tesnost in življenjsko dobo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 2 / dvosmerni ravno sedežni ventil s pretokom pod sedežem
- Navojna vrata
- Pomlad zaprta
- Material za ohišje za vlivanje nerjavečega jekla 316L
- Nominalni tlak PN 25 (stopnja tlaka v ohišju)
- Pogonski material PPS
- Tesnilni material PTFE
- Univerzalno uporabno za tekočine, pline in pare
- Viskoznost max. 600 mm² / s
- Polnilni grm iz PTFE V-obročev s kompenzacijo vzmeti
- Položaj vgradnje poljuben, po možnosti vozite navzgor
- Nadzorujte srednji zrak in nevtralne pline
- Krmilni priključek za zrak G 1/4 "
Obseg dostave
- 2/2-smerni zračno krmiljen ventil Bürkert 146379 G 1/2 ohišje iz nerjavečega jekla, tesnilni material PTFE
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
