Name: Bürkert servo upravljanje ventila 280483 6213 24 V NPT 3/8 Nazivna širina (podrobnosti) 10 mm servo nadzorovano 1 kos
Brand: Bürkert
SKU: 3047011
Availability: BackOrder

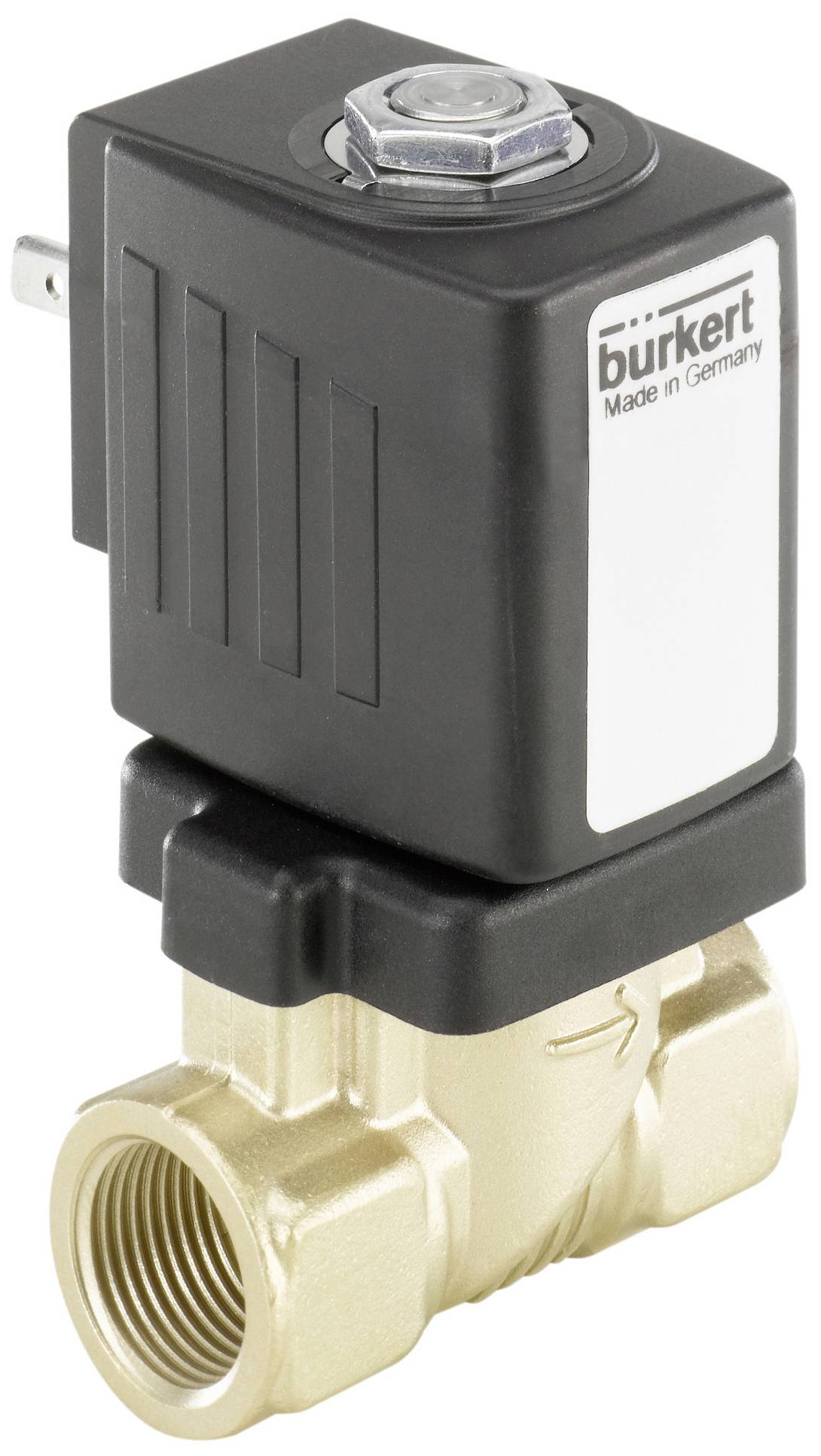

Slika prikazuje robustni magnetni ventil s črno zgornjo stranjo in ohišjem zlate barve, na katerem piše 'burkert Made in Germany'.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,9.11.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (159,99 € / Kos)

159,99 €

z DDV

Samo 16,00 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

2/2-smerni elektromagnetni ventil, servo krmiljen

Servo krmiljeni membranski ventil do nazivnega premera DN40
Vzmetno sklopljena membrana se odpre brez diferenčnega tlaka
Mehko zapiranje in nizka raven hrupa
Visok pretok s kompaktno zasnovo
Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop

Tehnične specifikacije

Tesnilni material - material krmilnega tesnila: FKM (fluoro guma)
Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 10
Tlak in temperatura - Najmanjša temperatura medija: 0 °C
Tlak & temperatura - temperatura medija max: 120 °C
Tlak in temperatura - Najmanjša temperatura okolja: 0 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Lastnosti naprave - Vgradna dolžina: 50 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
Lastnosti naprave - Odprt preklopni čas maks.: 30 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 150 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: servo krmiljeno
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 10 ms
Lastnosti naprave - preklopni čas zapiranja min: 100 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Značilnosti naprave - Generacija: EV
Lastnosti naprave - Pilot krmiljenje Centralno privito: Da
Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,2 mm
Nazivna širina (Kv vrednost) - Nazivna širina glavnega ventila 1 (P) (mm): 10 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 1,9 m3/h
Nazivna velikost (Kv vrednost) - nazivna velikost glavnega ventila 1 (palec): 3/8 palca
Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 3/8
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: NPT
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: NPT
Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 3/8
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: Da
Napetost - napetost min / nazivna napetost: 24 V
Napetost - Napetost max / Nazivna napetost: 24 V
Napetost - AC napetost: št
Napetost - DC napetost: Da
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 40 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: priključena
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - tuljava Posebnost: za visoke temperature
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - nazivna moč DC: 10 W
Tuljava (jedro) - Zmanjšana moč DC: 10 W
Materiali - Glavni ventil Material v stiku z medijem: medenina
Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
Materiali - material sedeža ventila: medenina
Materiali - material pokrova ohišja ventila: nerjaveče jeklo
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 10 W
Vrsta odobritve: ULUL
Vrsta odobritve: na seznamu UL

Vrsta izdelka: servo upravljanje ventila

Delovna napetost: 24 V

Obratovalni tlak (maks.): 0 bar

Material ohišja: medenina

Priključek: NPT 3/8

Obratovalna temperatura: 0 °C (min)

Območje temperature medija: 0 do 120 °C

Proizv. št. delov: 280483

Obratovalni tlak (min.): 0 bar

Obratovalna temperatura (min.): 0 °C

Tesnilni material: FKM

Funkcija: 2/2-razvodni

Maks. temperatura medija: 120 °C

Min. temperatura medija: 0 °C

Medij: tekoči mediji

Nazivna širina: 10 mm

Dolžina: 50 mm

: IP65

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: 0 °C

Način delovanja: servo nadzorovano

KV vrednost: 1.9 m³/h

Različice(Vse cene so z DDV)

Delovna napetost

Material ohišja

Obratovalni tlak (maks.)

Priključek

Vrsta izdelka

Bürkert magnetni ventil 20004793 6213 24 V/AC G 1 1 kos

Št. izdelka:2482758

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V/AC

medenina

10 bar

G 1

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

375,00 €^*

Bürkert magnetni ventil 20004795 6213 24 V G 1 1/4 Nazivna širina (podrobnosti) 25 mm servo nadzorovano 1 kos

Št. izdelka:3048011

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

medenina

0 bar

G 1 1/4

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

385,00 €^*

Bürkert magnetni ventil 20008169 6213 24 V/AC, 24 V/DC G 1 1/2 1 kos

Št. izdelka:2482759

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V/AC

medenina

10 bar

G 1 1/2

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

599,00 €^*

Bürkert magnetni ventil 20008170 6213 24 V/AC, 24 V/DC G 2 Nazivna širina (podrobnosti) 40 mm servo nadzorovano 1 kos

Št. izdelka:2482760

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V/AC

medenina

G 2

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

645,00 €^*

Bürkert magnetni ventil 231578 6213 12 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Št. izdelka:3046807

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

12 V

medenina

0 bar

G 1/2

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Bürkert magnetni ventil 239869 6213 24 V G 3/4 Nazivna širina (podrobnosti) 20 mm servo nadzorovano 1 kos

Št. izdelka:3047181

Dostava pon.,9.11.

10 kos - zaloga NemčijaConrad Electronic

24 V

medenina

0 bar

G 3/4

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

209,99 €^*

Bürkert magnetni ventil 241792 6213 230 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Št. izdelka:3047184

Dostava pon.,9.11.

30 kos - zaloga NemčijaConrad Electronic

230 V

medenina

0 bar

G 1/2

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Bürkert magnetni ventil 243027 6213 230 V G 3/8 Nazivna širina (podrobnosti) 10 mm zaprti položaj 1 kos

Št. izdelka:3046869

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

230 V

medenina

0 bar

G 3/8

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Bürkert magnetni ventil 246249 6213 24 V G 3/8 Nazivna širina (podrobnosti) 10 mm servo nadzorovano 1 kos

Št. izdelka:3046975

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

medenina

0 bar

G 3/8

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

124,99 €^*

Bürkert magnetni ventil 246252 6213 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos

Št. izdelka:3046905

Dostava pon.,9.11.

1 kos - zaloga NemčijaConrad Electronic

24 V

medenina

0 bar

G 1/2

magnetni ventil

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

149,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3047011 Bürkert servo upravljanje ventila 280483 6213 24 V NPT 3/8 Nazivna širina (podrobnosti) 10 mm servo nadzorovano 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3047011 Bürkert servo upravljanje ventila 280483 6213 24 V NPT 3/8 Nazivna širina (podrobnosti) 10 mm servo nadzorovano 1 kos

Opis

Ventil 6213 EV je servo krmiljen membranski ventil iz serije S.EV. Vzmetna sklopka membrane podpira proces odpiranja ventila. V standardni izvedbi je ventil primeren za uporabo v tekočinah. Za popolno odpiranje je potreben minimalni diferenčni tlak. Za plinske in vakuumske aplikacije je na voljo posebna različica (HP00), ki odpira ventil brez diferenčnega tlaka. Na voljo so različni membranski materiali, odvisno od uporabe. Paleta ohišij vključuje medenino, nerjaveče jeklo in bronasto kovino. Za dodatna tržišča je na voljo medenina, odporna proti razcinkanju. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano kick and drop elektroniko v tehnologiji dvojne tuljave.
