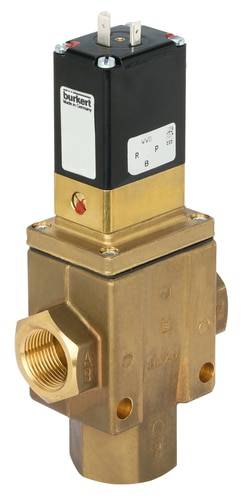

Slika je simbolična
Slika je simbolična
Bürkert servo upravljanje ventila 361890 6430 12 V/DC G 1/2 objemka Nazivna širina (podrobnosti) 76 mm odprti položaj 1
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (549,00 € / Kos)
549,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3 / dvosmerni magnetni ventil; Servo bat
- Servo nadzorovan batni ventil od DN8 do DN40
- Večja obratovalna varnost s pomočjo zložljive sidrne tehnologije
- Storitve prijazno ročno upravljanje; Energijsko varčne tuljave in udarci
Tehnične specifikacije
- Vrsta pogona: zložljivo sidro
- Nazivna moč: 8 W.
- Nazivna velikost glavnega ventila 1 (P): 12 mm
- Nazivna velikost glavnega ventila 1 (palčni): 7/16 palca
- Število polov: 2 + zaščitni vodnik
- Vrsta izdelka
servo upravljanje ventila
- Delovna napetost
12 V/DC
- Obratovalni tlak (maks.)
3 bar
- Material ohišja
medenina
- Priključek
G 1/2 objemka
- Območje temperature medija
0 do +80 °C
- Proizv. št. delov
361890
- Obratovalni tlak (min.)
-1 bar
- Sprožitev
Ročno upravljanje: vrtljiva ročica in gumb v kombinaciji
Položaj ročnega upravljanja: prek linijske povezave 2
- Tesnilni material
nitrilni kavčuk
- Funkcija
3/2 razvodni
- Teža
1100 g
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
0 °C
- Medij
nevtralne tekočine
- Nazivna širina
76 mm
- Širina
125 mm
- Višina
83 mm
- Dolžina
179 mm
- QNN vrednost
2800
- Preklopna frekvenca
odprto min: 23 ms
odprto največ: 30 ms
min: 45 ms
zapri največ: 60 ms
IP65
- Maks. temperatura okolice
+55 °C
- Min. temperatura okolice
0 °C
- Način delovanja
odprti položaj
- KV vrednost
2.6
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2275104 Bürkert servo upravljanje ventila 361890 6430 12 V/DC G 1/2 objemka Nazivna širina (podrobnosti) 76 mm odprti položaj 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2275104 Bürkert servo upravljanje ventila 361890 6430 12 V/DC G 1/2 objemka Nazivna širina (podrobnosti) 76 mm odprti položaj 1
Opis
Pilotni 3/2-smerni elektromagnetni ventil s servo batom, tlačni priključek je zaprt, ko je brez napetosti, vtičnica. Za krmiljenje visokih tlakov z velikimi nazivnimi velikostmi z nizko porabo energije je potrebna minimalna tlačna razlika 0,5 bara, možno je delovanje brez olja. Za nevtralne pline in tekočine, kot so stisnjen zrak, voda, hidravlične tekočine na osnovi vode in mineralnega olja. Robusten ventil za krmiljenje večjih jeklenk in pogonov.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
