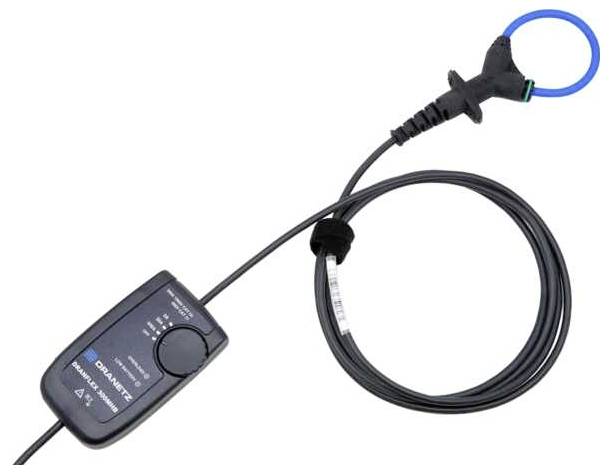

Camille Bauer DRANFLEX3003XLB48 senzor toka

Fleksibilen 3-fazni tokovni senzor 3... 3000 AAC, dolžina zanke 61 ... 122 cm. DRANFLEX so senzorji izmeničnega toka, ki temeljijo na Rogowskem principu. Uporabljajo se lahko za merjenje izmeničnega toka do 3000 A ali 6000 A, če jih priključite na ustrezno merilno napravo (zapisovalnik podatkov, analizator omrežja itd.). . Prilagodljivi trifazni tokovni senzorji so zasnovani za uporabo s HDPQ ali katerim koli merilnim instrumentom z merilnim vhodom 1,5 V AC in priključkom Hypertronics. Merijo lahko vse 3 faze hkrati in jih je mogoče namestiti okoli enega ali več vodnikov poljubne zasnove (izolirani kabli, vodila, cevi). Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije. Širok spekter uporabe, 3 merilna območja 30/300/3000 A AC in široka pasovna širina 10 Hz ... 20 kHz za harmonsko analizo. Natančna meritev tudi pri nizkih tokovih zaradi velikega dinamičnega razpona in visoke občutljivosti senzorja. Majhen vpliv položaja vodnika in minimalne motnje zunanjih polj. Enostavna uporaba v zaprtih prostorih zaradi majhnega prereza senzorja 9,9 mm in ozke končne kapice 13,6 mm - dolžina zanke 610 mm. Varno rokovanje tudi z zaščitnimi rokavicami; odpiranje senzorja in nastavitev merilnega območja je mogoča z eno roko. Izjemno dolga življenjska doba baterije do 2000 ur. Priključni kabel je priložen. Tokovni senzor z zaščitnim razredom IP65, merilni ojačevalnik z IP40. Visoka varnost za uporabnika, merilna kategorija 1000 V CAT III, 600 V CAT IV in neomejena preobremenitvena zmogljivost. Prilagodljiva merilna glava omogoča merjenje toka tudi na težko dostopnih mestih. V ta namen se lahko senzorji namestijo okoli enega ali več vodnikov poljubne izvedbe (izolirani kabli, vodila, cevi). Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije. Širok spekter uporabe, 3 merilna območja 30 A/300 A/3000 A AC in široka pasovna širina 10 Hz ... 10 kHz za harmonsko analizo. Sočasno merjenje v vseh 3 fazah. Natančno merjenje tudi pri nizkih tokovih zaradi velikega dinamičnega razpona in visoke občutljivosti senzorja. Majhen vpliv položaja vodnika in minimalne motnje zunanjih polj. Enostavna uporaba v zaprtih prostorih zaradi majhnega prereza senzorja 9,9 mm in tanke končne kapice 13,6 mm. Varno rokovanje tudi z zaščitnimi rokavicami; odpiranje senzorja in nastavitev merilnega območja z eno roko. Izjemno dolga življenjska doba baterije do 1000 ur. Zunanje napajanje za dolgotrajne meritve prek opcijskega vtičnega napajalnika. Tokovni senzor z zaščito IP65, merilni ojačevalnik z IP40. Visoka varnost za uporabnika, merilna kategorija 1000 V@CATIII, 600 V@CATIV in neomejena preobremenitvena zmogljivost. Značilnost Specifikacije Merilna območja 30 A 300 A 3000 A Izhodni signal (AC) 50 mV/A 5 mV/A 0,5 mV/A Preostali tok/šum 8 mV rms 2 mV rms 2 mV rms Merilna negotovost (45 ... 65 Hz) ±1 % ±0,1 A ±1 % ±0,1 A ±1 % ±1 A Preobremenitvena zmogljivost neomejena Linearnost ±0,2 % izmerjene vrednosti Pasovna širina 10 Hz do 10 kHz (-1 dB) Napaka faznega kota< ±1° (45 ... 65 Hz) Min. impedanca obremenitve 100 kΩ za določeno natančnost. Maks. dolžina zanke modela. Številka artikla DRANFLEX 3003 XBL 61 cm, št. artikla 193633; 91 cm, št. artikla 193641; 122 cm, št. artikla 193649. Fleksibilni tokovni senzorji - DRANFLEX 3003 XBL Navodila za uporabo

Besedilo je strojno prevedeno.
