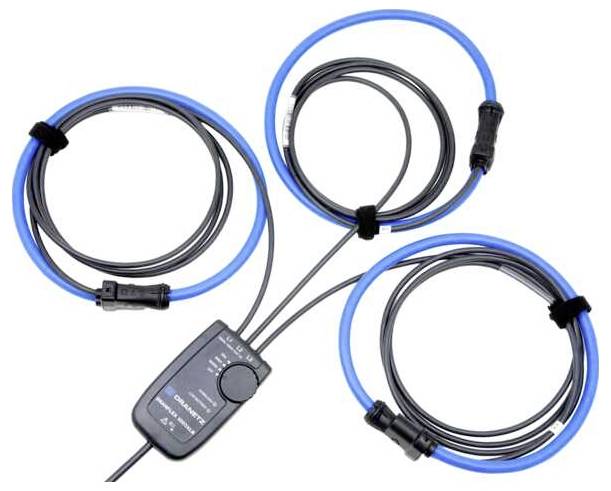

Camille Bauer DRANFLEX300MHB12 senzor toka

DRANFLEX 300MHB fleksibilni mini AC senzorji. Mikro-Rogowskijev tokovni senzor vam omogoča varno, natančno in prilagodljivo merjenje tako na vodilih kot v sistemih za distribucijo električne energije. Širok spekter uporabe, 3 merilna območja 3 A/30 A/300 A AC in široka pasovna širina 20 Hz ... 100 kHz za analizo moči in omrežja. Natančna meritev tudi pri nizkih tokovih zaradi velikega dinamičnega razpona in visoke občutljivosti senzorja. Majhen vpliv položaja vodnika in minimalne motnje zunanjih polj. Enostavna uporaba v zaprtih prostorih zaradi majhnega 6 mm preseka senzorja. Varno rokovanje tudi z zaščitnimi rokavicami; odpiranje senzorja in nastavitev merilnega območja z eno roko. DRANFLEX 300MHB: Zunanje napajanje za dolgotrajne meritve: – DRANETZ HDPQ: Napajanje se dovaja prek HDPQ; dodatna oprema ni potrebna. Tokovni senzor z zaščito IP50, merilni ojačevalnik z IP40. Visoka varnost za uporabnika, merilna kategorija 1000 V @ CAT III, 600 V @ CAT IV in neomejena preobremenitvena zmogljivost, zasnovan za neprekinjeno delovanje. Z DRANFLEX 300MHB lahko varno, natančno in prilagodljivo merite tako na vodilih kot v sistemu za distribucijo električne energije. Tuljava je še posebej primerna za težko dostopna in ozka mesta. DRANFLEX so senzorji izmeničnega toka, ki temeljijo na Rogowskem principu. Uporabljajo se lahko za merjenje izmeničnega toka do 300 A, če jih priključite na ustrezno merilno napravo (multimeter, zapisovalnik podatkov, analizator moči, osciloskop itd.). Prilagodljiva merilna glava omogoča merjenje toka tudi na težko dostopnih mestih. V ta namen se lahko senzorji namestijo okoli enega ali več vodnikov poljubne izvedbe (izolirani kabli, vodila, cevi). Za avtonomno delovanje merilnega ojačevalnika ga napajajo notranje baterije. Fleksibilni tokovni senzorji DRANFLEX 300MHB se lahko dolgoročno merijo z zunanjim napajanjem. Pri DRANETZ HDPQ se tokovni senzorji DRANFLEX 300MHB napajajo neposredno iz naprave. Zunanje napajanje ni potrebno. Širok spekter uporabe, 3 merilna območja 3 / 30 / 300 A AC in široka pasovna širina 20 Hz ... 100 kHz (±1dB / 50 Hz) za harmonsko analizo. Natančna meritev tudi pri nizkih tokovih zaradi velikega dinamičnega razpona in visoke občutljivosti senzorja. Majhen vpliv položaja vodnika in minimalne motnje zunanjih polj. Enostavna uporaba v zaprtih prostorih zaradi majhnega 6 mm prečnega prereza senzorja. Varno rokovanje tudi z zaščitnimi rokavicami; odpiranje senzorja in nastavitev merilnega območja z eno roko. Tokovni senzor z zaščito IP50, merilni ojačevalnik z IP40. Visoka varnost za uporabnika, merilna kategorija 1000V @CAT III, 600V @CAT IV in neomejena preobremenitvena zmogljivost, zasnovan za neprekinjeno delovanje. Merilna območja: 3 A, 30 A, 300 A. Faktor skaliranja: 20, 200, 2000. Izhodna občutljivost: 500 mV/A, 50 mV/A, 5 mV/A. Natančnost (50 ... 60 Hz) pri referenčnih pogojih ±1 % izmerjene vrednosti ±0,1 A ±1 % izmerjene vrednosti ±0,5 A Šum 1,5 mV rms Izhodni priključek 4-pinski konektor Hypertronics Dolžina senzorja, odvisno od modela (številka dela): DRANFLEX 300MHB/6 (193681): 16 cm DRANFLEX 300MHB/8 (193689): 22 cm DRANFLEX 300MHB/12 (193697): 32 cm Premer senzorja (odprtina objemke), odvisno od modela (številka dela): DRANFLEX 300MHB/6 (193681): 50 mm DRANFLEX 300MHB/8 (193689): 70 mm DRANFLEX 300MHB/12 (193697): 100 mm . Fleksibilni mini AC senzorji DRANFLEX 300MHB Navodila za uporabo

Besedilo je strojno prevedeno.
