Chauvin Arnoux C.A 6117 + Software Dataview komplet testerja inštalacij VDE standard 0100, 0105, 0413
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Poudarki in podrobnosti

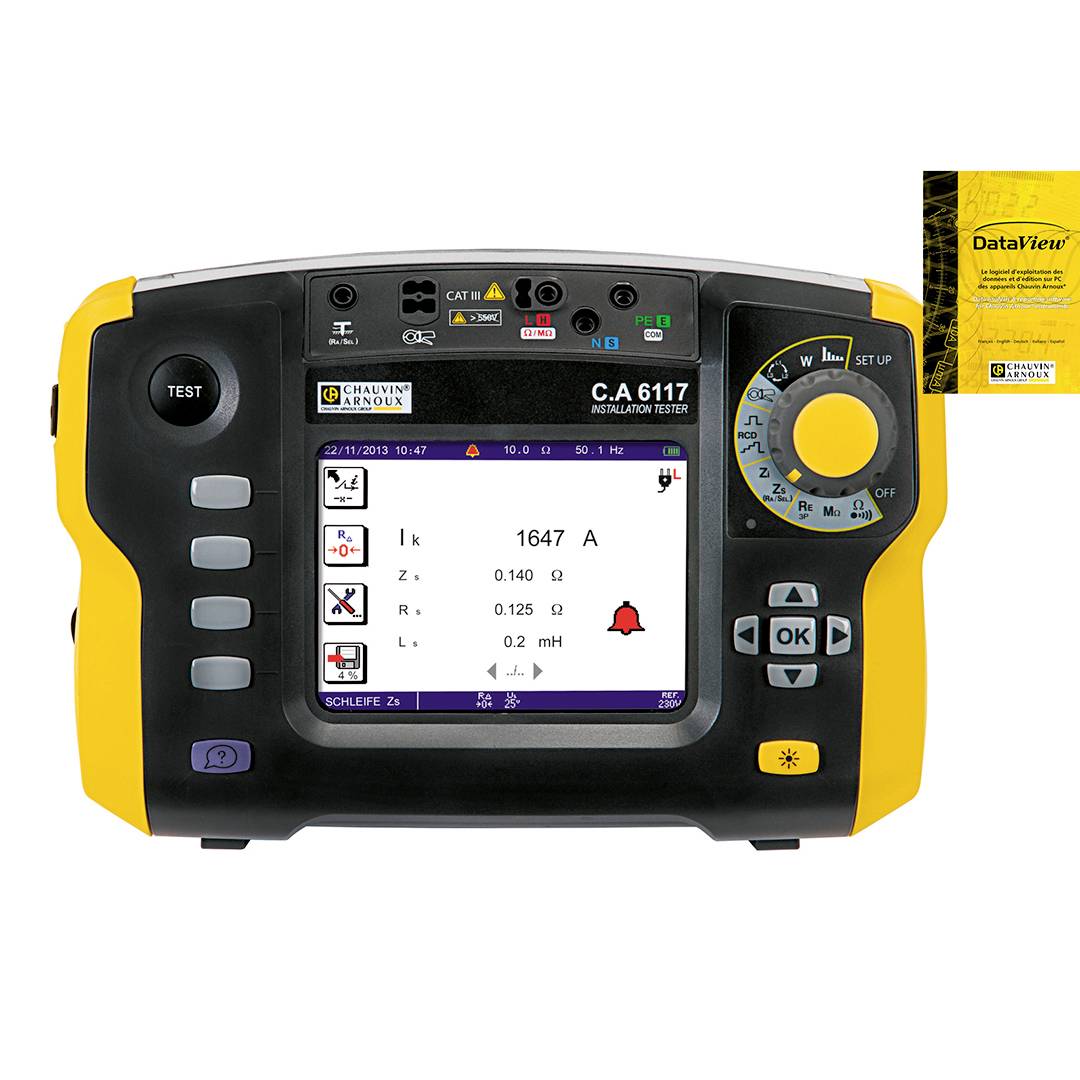

Chauvin Arnoux C.A 6117 + Software Dataview komplet testerja inštalacij
- Obsežna multifunkcijska naprava z razširjenimi merilnimi in vrednotenjskimi funkcijami za zahtevne teste električnih inštalacij po DIN VDE 0100-600, DIN VDE 0105-100...
- Testiranje RCD tipov AC, A, B, B+, F, EV v rampnem ali impulznem načinu, s sprožitvijo in brez nje
- Zmogljiva litij-ionska baterija za večjo avtonomijo z do 30 urami delovanja
- Z dodatnimi meritvami, kot so selektivna meritev ozemljitve s sponkami, napetost, tok s sponkami, moč, valovne oblike in harmoniki, padec napetosti
- Strukturirana shramba na 3 nivojih glede na lokacijo / prostor / objekt
- Integrirana tabela varovalk za merjenje zanke
- Z učinkovito kontekstualno pomočjo za vsako meritev, vključno s povezovalnimi diagrami in opozorili za še večjo varnost
Tehnične specifikacije
- Vrsta izdelka
komplet testerja inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT III 600 V
CAT VI 300 V
- Vmesniki
USB
- Mere
(D x Š x V) 128 x 280 x 190 mm
- Teža
2.2 kg
IP53
- Merilno območje (VDE)
ozemljitveni upor
zaščitni vodnik-upornost
izolacijski upor
impedanca zanke
moč
napetost
tok
RCD test (AC, A, F, B, B+, EV)
- DIN standard
DIN IEC 60364
DIN EN 61557
- Vrsta zaslona
digitalni (LCD)
- Širina
280 mm
- Višina
190 mm
- Dolžina
128 mm
- Preiskusni postopek
samodejno
- Napajanje
akumulator
- Pomnilnik (mesta)
1000
- Pomnilnik
da
- Vrsta
C.A 6117 + Software Dataview
- VDE standard
0100
0105
0413
- Značilnosti
RCD/FI test
moč, zgornje vibracije
vklj. programska oprema
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1270998 Chauvin Arnoux C.A 6117 + Software Dataview komplet testerja inštalacij VDE standard 0100, 0105, 0413
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1270998 Chauvin Arnoux C.A 6117 + Software Dataview komplet testerja inštalacij VDE standard 0100, 0105, 0413
Opis
CA 6117 je celovita večnamenska naprava za preverjanje električnih sistemov v skladu z nacionalnimi in mednarodnimi standardi (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 itd.) Združuje napredno zasnovo, ergonomijo, preprosto upravljanje, Učinkovitost, hitrost in natančnost v eni napravi.
Naprava, ki je primerna za vse vrste sistemov nevtralnih prevodnikov (TT, TN, IT), je idealna za širok spekter uporabe: industrijo, storitveni sektor, stanovanjski sektor.
Ergonomija:
Robusten in kompakten CA 6117 odlikuje zrel dizajn s hitrim in praktičnim zagonom. Vsi rezultati so jasno prikazani na velikem barvnem grafičnem zaslonu LCD z osvetlitvijo.
Vrtljivo stikalo na sprednji strani naprave omogoča neposreden dostop do vseh funkcij. Številni zvočni signali in zasloni omogočajo hitro, standardno interpretacijo rezultatov. Pomoč iz konteksta za vsako funkcijo uporabnika sistematično vodi korak za korakom ali samo, kadar je to potrebno, skozi postopke. V pomnilnik naprave lahko shranite do 1000 meritev. CA 6117 je opremljen s povezavo USB, prek katere se lahko oddajajo podatki.
Meritve:
Dobra zmogljivost CA 6117 ponuja odlično stabilnost meritev - tudi v motenem industrijskem okolju. Naprava ima vse meritve, potrebne za krmiljenje električnega sistema: neprekinjenost, odpornost, izolacija, ozemljitev in selektivno merjenje ozemljitve, impedanca zanke, napake toka A in AC. Poleg tega CA 6117 omogoča merjenje napetosti, frekvence, toka s pomočjo klešč, aktivne moči, harmonike in smeri vrtečega se polja.
Še bolje: v napravo je vgrajen varovalni modul, ki omogoča meritve na zaščitnih napravah tipa B zaostalih tokov (RCD). Padec napetosti se lahko meri tudi s tem.
CA 6117 je bil razvit in izdelan v Franciji s postopki okoljskega projektiranja.
Analiza rezultatov:
Meritve, opravljene s CA 6117, je mogoče obdelati z univerzalno programsko opremo za ocenjevanje DataView®. DataView® samodejno prepozna napravo, ko je priključen na računalnik, in zažene ustrezni meni. Podatki, shranjeni v napravi, in konfiguracijske funkcije se lahko prikličejo neposredno prek drevesne strukture.
Na voljo je več vnaprej določenih modelov poročanja, ki izpolnjujejo standardne zahteve.
Poleg tega lahko uporabnik po potrebi ustvari lastne modele.
Programski program IKT, nameščen kot standard, omogoča poenostavljeno in hitro analizo shranjenih meritev in je opremljen z naslednjimi funkcijami: iskanje podatkov, nastavitev parametrov naprave, prilagojena nastavitev merilnih serij s prenosom poročil v napravo in obdelavo poročil.
Oprema:
Naprava je na voljo z obsežno dodatno opremo v veliki torbi za napravo in vso dodatno opremo.
Besedilo je strojno prevedeno.
Naprava, ki je primerna za vse vrste sistemov nevtralnih prevodnikov (TT, TN, IT), je idealna za širok spekter uporabe: industrijo, storitveni sektor, stanovanjski sektor.
Ergonomija:
Robusten in kompakten CA 6117 odlikuje zrel dizajn s hitrim in praktičnim zagonom. Vsi rezultati so jasno prikazani na velikem barvnem grafičnem zaslonu LCD z osvetlitvijo.
Vrtljivo stikalo na sprednji strani naprave omogoča neposreden dostop do vseh funkcij. Številni zvočni signali in zasloni omogočajo hitro, standardno interpretacijo rezultatov. Pomoč iz konteksta za vsako funkcijo uporabnika sistematično vodi korak za korakom ali samo, kadar je to potrebno, skozi postopke. V pomnilnik naprave lahko shranite do 1000 meritev. CA 6117 je opremljen s povezavo USB, prek katere se lahko oddajajo podatki.
Meritve:
Dobra zmogljivost CA 6117 ponuja odlično stabilnost meritev - tudi v motenem industrijskem okolju. Naprava ima vse meritve, potrebne za krmiljenje električnega sistema: neprekinjenost, odpornost, izolacija, ozemljitev in selektivno merjenje ozemljitve, impedanca zanke, napake toka A in AC. Poleg tega CA 6117 omogoča merjenje napetosti, frekvence, toka s pomočjo klešč, aktivne moči, harmonike in smeri vrtečega se polja.
Še bolje: v napravo je vgrajen varovalni modul, ki omogoča meritve na zaščitnih napravah tipa B zaostalih tokov (RCD). Padec napetosti se lahko meri tudi s tem.
CA 6117 je bil razvit in izdelan v Franciji s postopki okoljskega projektiranja.
Analiza rezultatov:
Meritve, opravljene s CA 6117, je mogoče obdelati z univerzalno programsko opremo za ocenjevanje DataView®. DataView® samodejno prepozna napravo, ko je priključen na računalnik, in zažene ustrezni meni. Podatki, shranjeni v napravi, in konfiguracijske funkcije se lahko prikličejo neposredno prek drevesne strukture.
Na voljo je več vnaprej določenih modelov poročanja, ki izpolnjujejo standardne zahteve.
Poleg tega lahko uporabnik po potrebi ustvari lastne modele.
Programski program IKT, nameščen kot standard, omogoča poenostavljeno in hitro analizo shranjenih meritev in je opremljen z naslednjimi funkcijami: iskanje podatkov, nastavitev parametrov naprave, prilagojena nastavitev merilnih serij s prenosom poročil v napravo in obdelavo poročil.
Oprema:
Naprava je na voljo z obsežno dodatno opremo v veliki torbi za napravo in vso dodatno opremo.
Besedilo je strojno prevedeno.
Obseg dostave
- Komplet za Tester inštalacije Chauvin Arnoux C.A 6117+Dataview
