Chauvin Arnoux C.A 6549 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (5675,00 € / Kos)
5675,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Chauvin Arnoux C.A 6549 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
- Robusten tester izolacije za zahtevne aplikacije za merjenje zelo visokih izolacijskih uporov do 10 TΩ s preskusnimi napetostmi do 5 kV
- Velik osvetljen grafični zaslon z digitalnim zaslonom in analognim stolpčnim grafom
- Samodejni izračun parametrov kakovosti izolacije (DAR, PI, DD)
- S 4 fiksnimi in eno nastavljivo testno napetostjo od 40 V do 5100 V
- Risanje krivulje R(T): Samodejno shranjevanje izmerjenih vrednosti med testi s programiranim trajanjem in takojšnjim prikazom krivulje na zaslonu
- Integriran pomnilnik izmerjenih vrednosti in vmesnik RS232 za računalniško programsko opremo za branje pomnilnika in prikaz krivulj
- Dodatna funkcija "Rampa naraščajoče napetosti" za boljšo oceno kakovosti izolacije
Tehnične specifikacije
- Nastavljiva preskusna napetost: 40 V do 5100 V v korakih po 10 V ali 100 V
- Vrsta izdelka
merilnik izolacij
- Preizkusna napetost
500 V
1000 V
2500 V
5000 V
- Merilna funkcija
izolacijska upornost
delovni standardi (lastni)
- Merilno območje upornosti
10kΩ - 10 TΩ
- Vmesniki
USB
IP53
- Oskrba z napetostjo
85-256V/50-60Hz
- Mere
(D x Š x V) 25 x 18 x 27 cm
- Teža
4.3 kg
- Vrsta zaslona
digitalni (LCD)
- Izolacijska upornost (maks.)
10 TΩ
- Merilna kategorija
CAT III 1000 V
- Širina
18 cm
- Višina
27 cm
- Dolžina
25 cm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2621434 Chauvin Arnoux C.A 6549 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2621434 Chauvin Arnoux C.A 6549 merilnik izolacij 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Opis
Opis
Digitalni tester izolacije za 5000 V

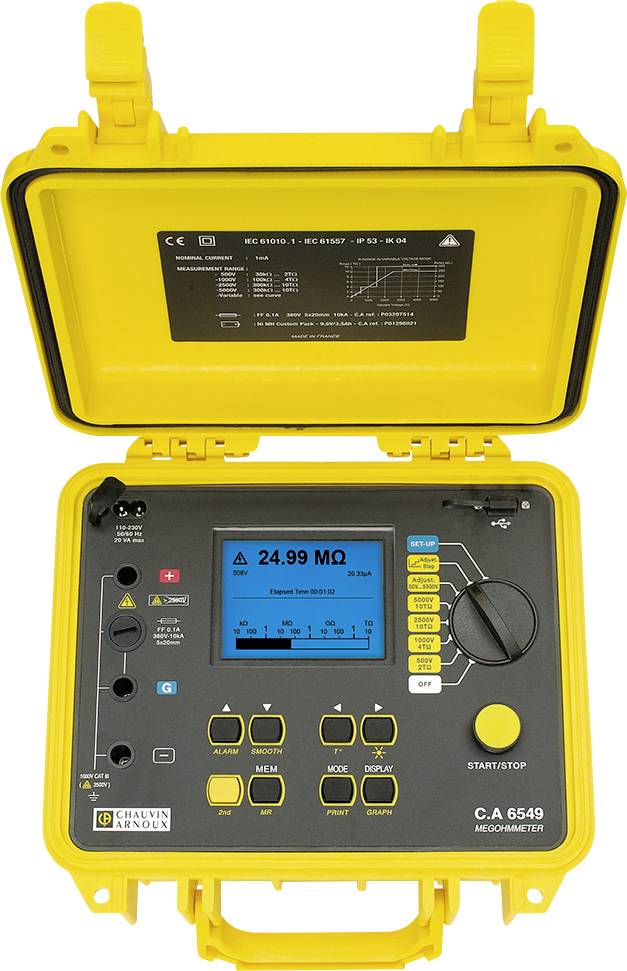

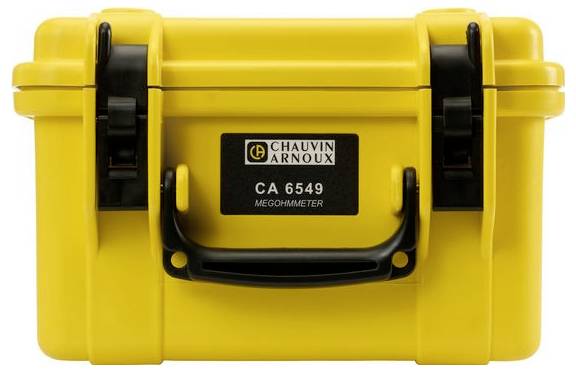

Megohmmeter CA 6549 v ohišju, primernem za gradbišča, ponuja kvantitativno in kvalitativno analizo izolacije na velikem, osvetljenem grafičnem zaslonu.
Specifikacije in lastnosti:
Polno merilno območje: 10 kΩ do 10 TΩ
4 prednastavljene testne napetosti: 500, 1000, 2500 in 5000 V
Testna napetost nastavljiva od 40 V do 5100 V v korakih po 10 V ali 100 V
Način napetostne rampe: merilna krivulja R (Utest) vidna na zaslonu in samodejni izračun naklona v ppm/V
Samodejni izračun meril kakovosti DAR, PI in DD
Nastavljivo trajanje testa in neposredna predstavitev krivulje R(t) na zaslonu
Po meritvi s specifikacijo merilne temperature t° sledi izračun upora glede na drugo temperaturo t° (referenčna temperatura) za natančno in zanesljivo testiranje izolacije.
Številne funkcije: omejitev preskusne napetosti na varne vrednosti, gladki, programabilni alarmi itd.
Pomnilnik za več branj
USB vmesnik za povezavo z računalnikom in zelo kompakten serijski tiskalnik
Napajanje: NiMH polnilne baterije za cca en mesec delovanja z 10 DAR in 5 PI meritvami na dan
Kategorija namestitve: IEC 61010-1 CAT III 1000 V ali CAT I 2500 V in IEC 61557
Dimenzije: 270 x 250 x 180 mm; Teža: 4,3 kg
Besedilo je strojno prevedeno.
Digitalni tester izolacije za 5000 V
Megohmmeter CA 6549 v ohišju, primernem za gradbišča, ponuja kvantitativno in kvalitativno analizo izolacije na velikem, osvetljenem grafičnem zaslonu.
Specifikacije in lastnosti:
Polno merilno območje: 10 kΩ do 10 TΩ
4 prednastavljene testne napetosti: 500, 1000, 2500 in 5000 V
Testna napetost nastavljiva od 40 V do 5100 V v korakih po 10 V ali 100 V
Način napetostne rampe: merilna krivulja R (Utest) vidna na zaslonu in samodejni izračun naklona v ppm/V
Samodejni izračun meril kakovosti DAR, PI in DD
Nastavljivo trajanje testa in neposredna predstavitev krivulje R(t) na zaslonu
Po meritvi s specifikacijo merilne temperature t° sledi izračun upora glede na drugo temperaturo t° (referenčna temperatura) za natančno in zanesljivo testiranje izolacije.
Številne funkcije: omejitev preskusne napetosti na varne vrednosti, gladki, programabilni alarmi itd.
Pomnilnik za več branj
USB vmesnik za povezavo z računalnikom in zelo kompakten serijski tiskalnik
Napajanje: NiMH polnilne baterije za cca en mesec delovanja z 10 DAR in 5 PI meritvami na dan
Kategorija namestitve: IEC 61010-1 CAT III 1000 V ali CAT I 2500 V in IEC 61557
Dimenzije: 270 x 250 x 180 mm; Teža: 4,3 kg
Besedilo je strojno prevedeno.
Obseg dostave
- 1 transportna torba
- 2 varnostna visokonapetostna voda s HS vtičem in HS krokodilsko sponko (rdeča/modra
- 3m)
- 1 zaščiten varnostni visokonapetostni vod s HS vtičem z zadnjim kontaktom in HS krokodilsko sponko (črna
- 3m)
- 1 zaščiten varnostni visokonapetostni vod z vtičem HS in vtičem HS s povratnim kontaktom (moder
- 35 cm)
- 1 napajalni kabel 1,8 m
- 1 priključni kabel USB-A / USB-B
- 1 USB ključek z navodili za uporabo in programsko opremo MEG
