Name: črna 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: BackOrder

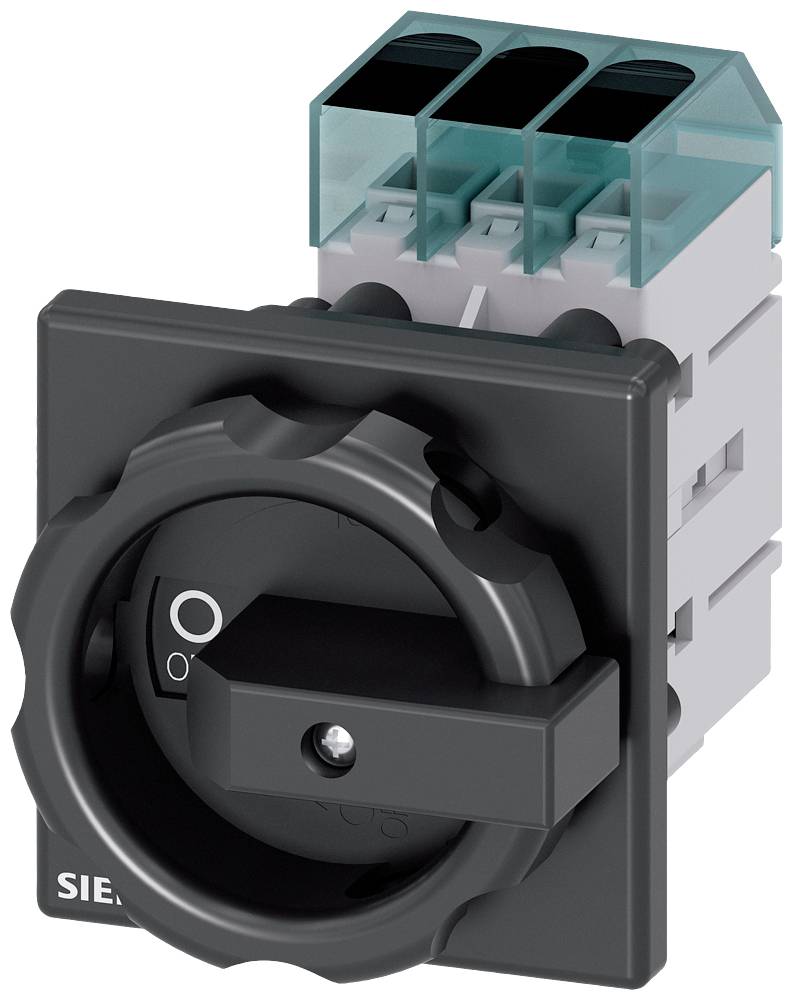

Črn vrtljiv stikalni gumb z napisoma '0' in '1', ki se uporablja za upravljanje električnih naprav, pritrjen na belo ohišje.

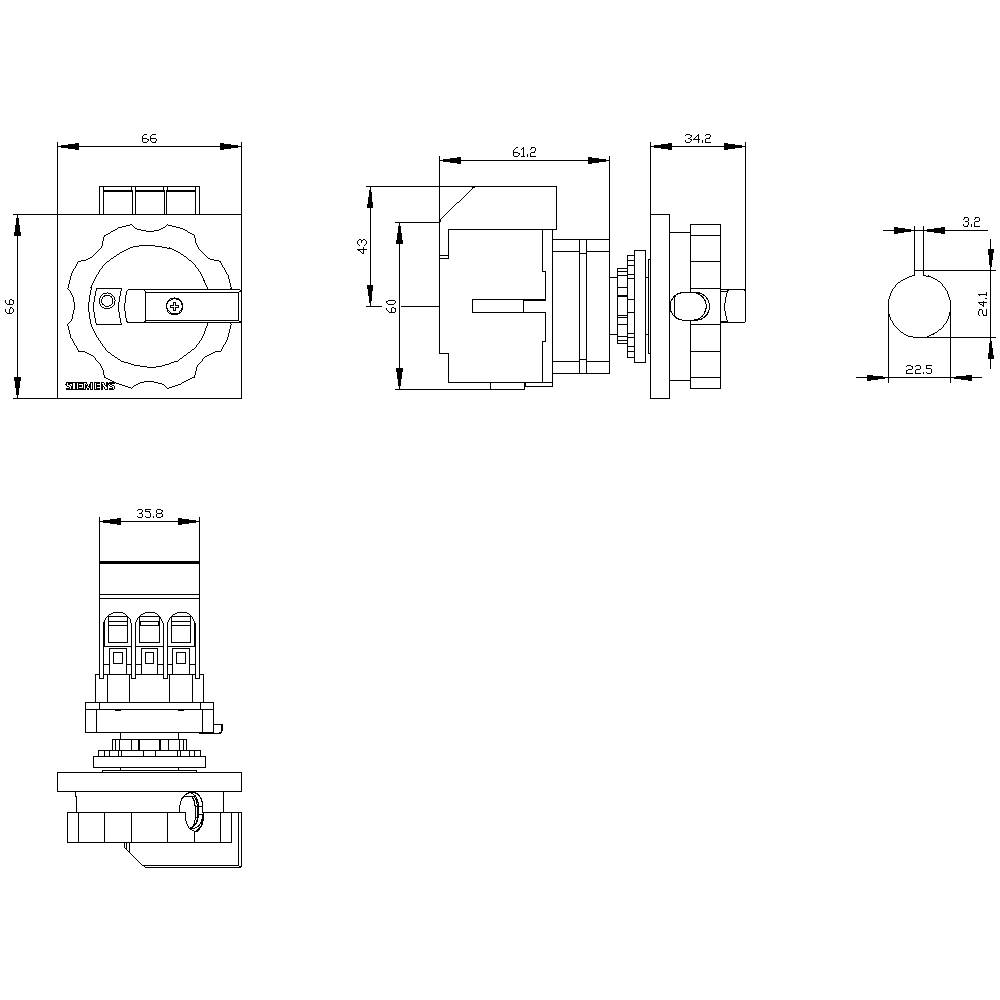

Tehnična risba stikala z merami. Prikazuje sprednji, stranski in tlorisni pogled z natančnimi dimenzijami.

1/2

Slika je simbolična

Število pinov

Nazivni tok - zaokrožen

25 A

Obratovalna napetost

690 V/AC

Barva

črna

Prečni prerez

16 mm²

Dostava pon.,9.11.

Število

kos - zaloga Nemčija

Skupaj (30,99 € / Kos)

30,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število stikal: 1
Zasnova zaslona / za ročno upravljanje prikaza položaja preklopa: 1 VKLOP - 0 IZKLOP
Izvedba pogonskega elementa: kratek vrtljivi ročaj
Zasnova električne povezave / za glavni tokokrog: priključni konektor
Zasnova električne povezave / za pomožne kontakte: sponke škatle
Zasnova ročaja: rotacijski pogon, črna
Tip naprave: fiksna namestitev
Vrsta pritrditve: vgrajena naprava, fiksna tehnologija namestitve
Vrsta pritrditve / sprednja vgradnja s centralno pritrditvijo: da
Zasnova stikala: nameščena spredaj
Delovna frekvenca: 50 - 60 Hz
Primernost za uporabo / glavno stikalo: da
Primernost za uporabo / odklopnik: da
Primernost za uporabo / varnostno stikalo: da
Primernost za stikalo za uporabo / vzdrževanje / popravilo: da
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 690 V: 6000
Mehanska življenjska doba (preklopni cikli) / običajno: 100.000
Izolacijska napetost: 690 V
Neto teža: 200 g
Lastnosti izdelka / zaklepanje: da
Razširitev izdelka / pomožno stikalo: da
Zaščitni razred IP / spredaj: IP65
Temperatura okolice med delovanjem: -25 ° C - +55 ° C
Največja izguba moči: 3,3 W.
Stopnja onesnaženosti: 3
Število ključavnic / največ: 3
Delovna moč / pri AC-23 A / pri 400 V: 9,5 kW
Delovna moč / pri AC-3 / pri 690 V: 7,5 kW
Debelina okov / ključavnice / največ: 8 mm
Neprekinjen tok / gornja varovalka / v skladu z UL: 50 A
Neprekinjen tok / pomožnega kontakta: 10 A
Funkcija izdelka / zaklepanje v položaju IZKLOP: da
Preklopna frekvenca / največ [1 / h]: 50
Izguba moči na vodnik / tipično: 1,1 W.

Obratovalna napetost: 690 V/AC

Barva: črna

Prečni prerez: 16 mm²

Število pinov: 3

Mere: (Ø x V) 22.5 mm x 60 mm

Nazivni tok: 25 A

Nazivni tok - zaokrožen: 25 A

Izvedba: Glavno stikalo

Širina: 36 mm

Višina: 60 mm

Dolžina: 66 mm

Globina: 114 mm

Premer: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: da

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2263623 črna 16 mm² 25 A Siemens 3LD31540TK51

Opis

Load disconnector 3LD3, Iu 25 A Main switch 3-pole Rated operating capacity at AC-23 A at 400V 9.0kW Front plate mounting Basic switch with Central hole mounting 22.5mm Toggle drive black 66x66 mm The 3LD main and emergency off switch for safe disconnection of loads in a wide variety of environments. There are numerous possible applications for the 3LD3 disconnector units. After disconnects from the grid, they ensure safe activation of all of the electrical equipment, thus switch, for example, to three-phase motors, but also air-conditioning and ventilation systems. 3LD3 are also ideal for control panels, in particular for applications in small machines (for example saws, compressors, pumps, concrete mixers, drills, mills, and woodworking machinery) Key features of the Siemens 3LD main and emergency off switches: 1. Modular design, fast and easy mounting of auxiliary switches, N-PE terminal, or 4-pole 2. Versatile thanks to local approvals. 3. One mechanical size for five electrical sizes. 4. Can be used for DC applications. 5. Types of mounting: Front mounting, mounting plate, standard mounting rail. 6. Optimized disconnect from 16 A to 63 A with lockable rotary operating mechanism.
