Name: črna 4-polni 6 mm² 16 A 690 V/AC Siemens 3LD20301TL11
Brand: Siemens
SKU: 1742116
Availability: BackOrder

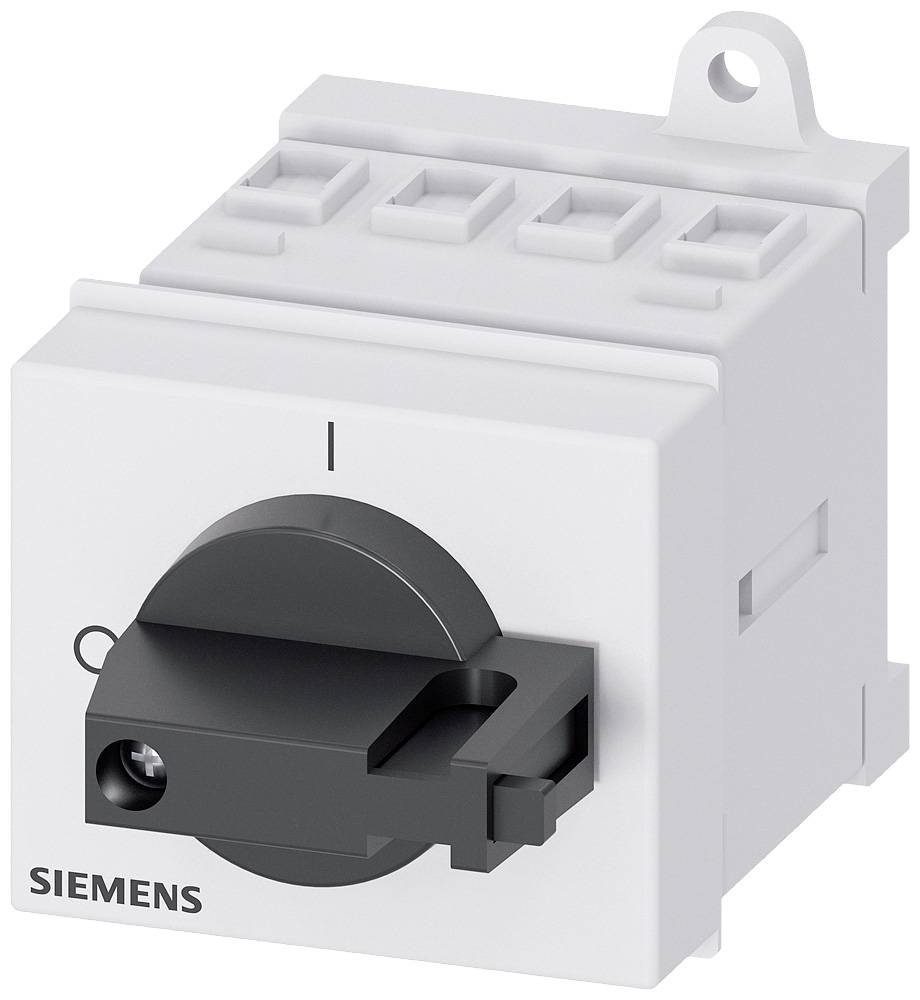

Bel Siemensov stikalo z črnim vrtljivim gumbom, ki je v nevtralni poziciji. Stikalo je primerno za montažo na steno.

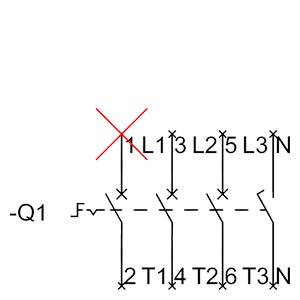

'Kontaktni načrt s stikalom -Q1, označen s tremi fazami L1, L2, L3 in nevtralnim vodnikom N. L1 je označen z rdečim X.'

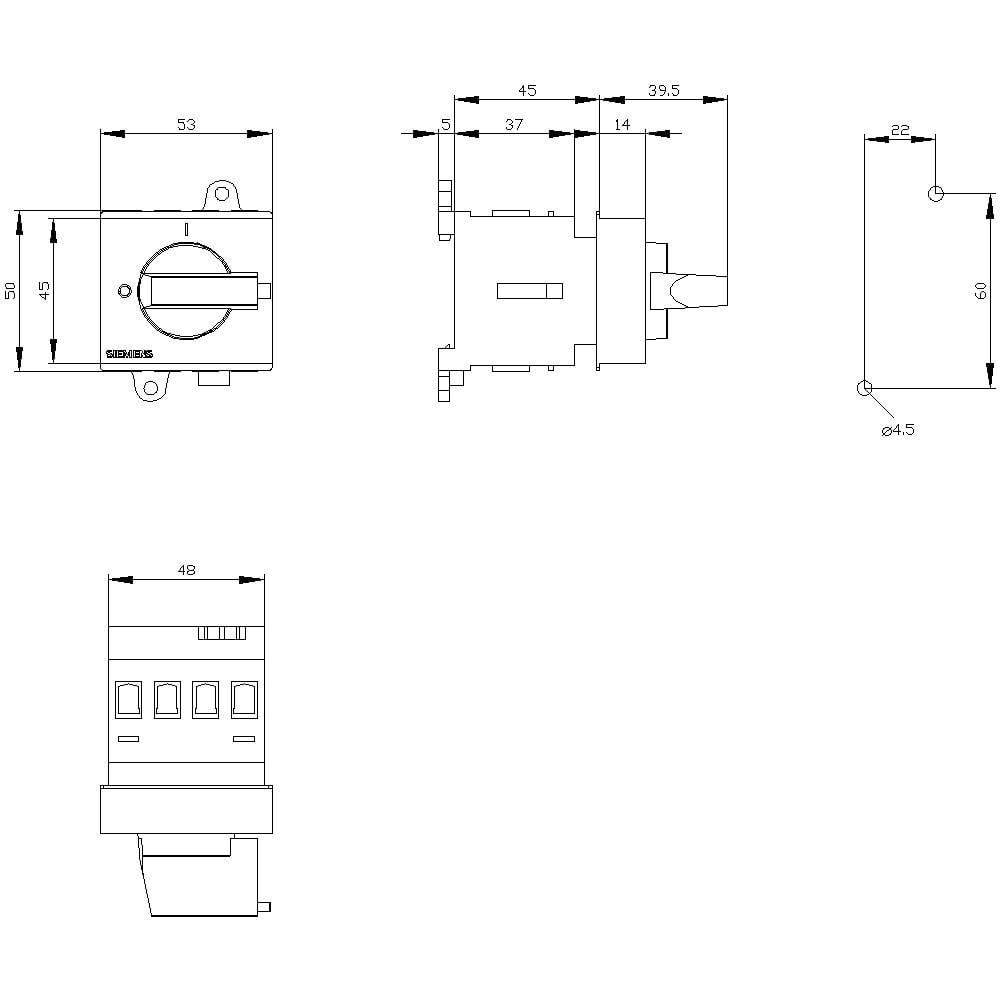

Tehnični načrt stikala z dimenzijami. Pogledi spredaj, s strani in od spodaj. Mere so navedene v milimetrih.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

16 A

Obratovalna napetost

690 V/AC

Barva

črna

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP40
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 6 kV
mehanska življenjska doba: 100000
električna doba: 6000
Barva pogona: črna
Velikost okvirja stikalnega odklopa: 1
Izguba energije: 2 W.

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Barva: črna

Prečni prerez: 6 mm²

Število pinov: 4

Mere: (Š x V x G) 53 x 45 x 91 mm

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Izvedba: Glavno stikalo

Širina: 53 mm

Višina: 45 mm

Globina: 91 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP40

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Black

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742116 črna 4-polni 6 mm² 16 A 690 V/AC Siemens 3LD20301TL11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742116 črna 4-polni 6 mm² 16 A 690 V/AC Siemens 3LD20301TL11

Opis

SENTRON, 3LD stikalni odklopnik, 4-polni, 4-polni, IU: 16 A, delovna moč / pri AC-23 A pri 400V: 7,5 kW, namestitev razdelilnika, preklopni pogon, črna, ročaj neposredno na stikalu glavno stikalo 3LD kot popravilo stikalo za varno odklop bremen v različnih okoljih. Uporaba 3LD napajalnikov je raznolika. Po odklopu omrežja zagotavljajo varno aktiviranje vseh električnih naprav, kot so preklop trofaznih motorjev ter klimatske in prezračevalne naprave. 3LD so se izkazali na mnogih področjih, zlasti pri predelavi in predelavi strojev mehanskega in transportnega inženirstva, v kemični industriji ali industriji hrane in pijač. Glavne in izklopne stikalne naprave 3LD za Siemens so značilne: 1. Modularna zasnova, hitra in enostavna vgradnja pomožnih stikal, priključek N-PE ali 4. Pol. 2. Vsestranska in uporabna po vsem svetu zaradi mednarodnih odobritev IEC, UL in ladjedelnic. 3. Stopnja zaščite do IP 65 z ohišjem za zunanjo uporabo. 4. Lahko se uporablja za DC aplikacije. 5. Tipi montaže: montaža na sprednji strani, pritrdilna plošča, DIN nosilec. 6. Optimalna ločitev mreže od 16 A do 250 A zaradi zaklepanja vrtljivega pogona. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
