Name: črna 6 mm² 16 A Siemens 3LD20500TK11
Brand: Siemens
SKU: 2263621
Availability: BackOrder

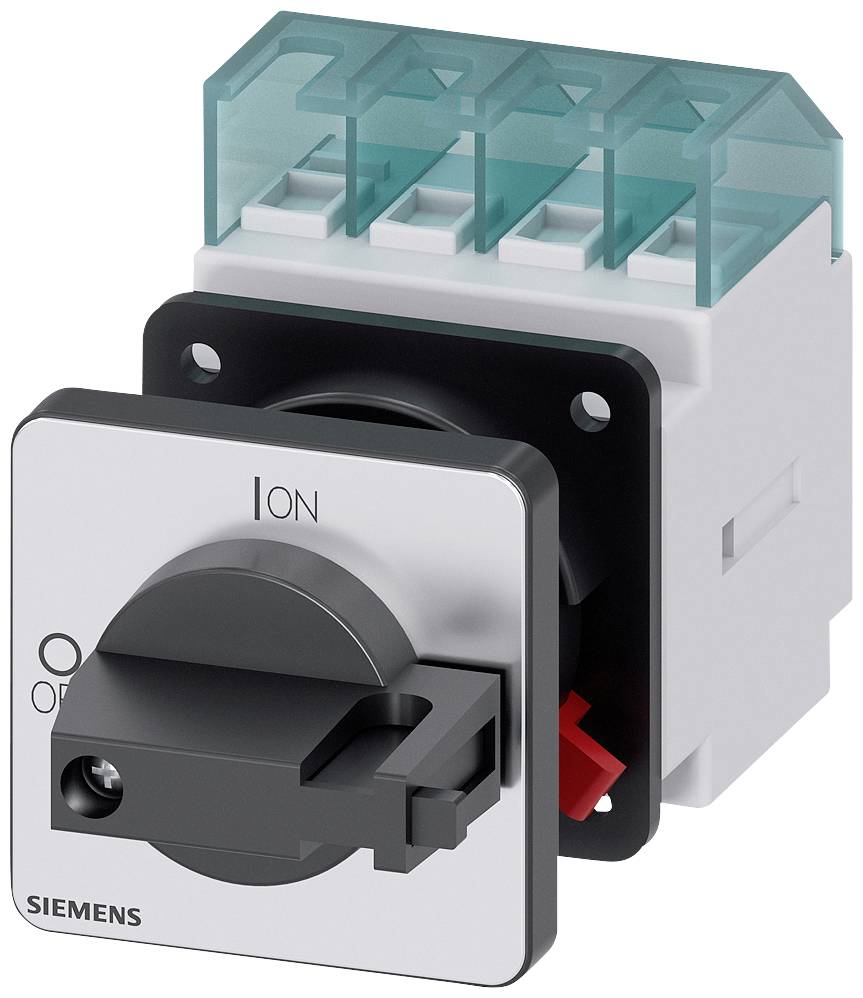

Vrtljivi stikalo v izklopljenem položaju, označeno z 'I ON', 'O OFF'. Znamka Siemens. Glavno stikalo za električne naprave.

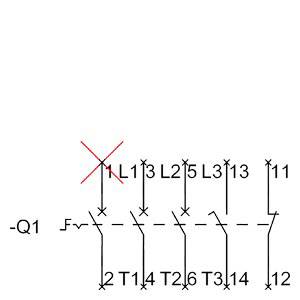

Električna shema s kontaktorji: Levo je kontaktor označen z rdečim križcem. Prikazani so različni kontakti in vodniki.

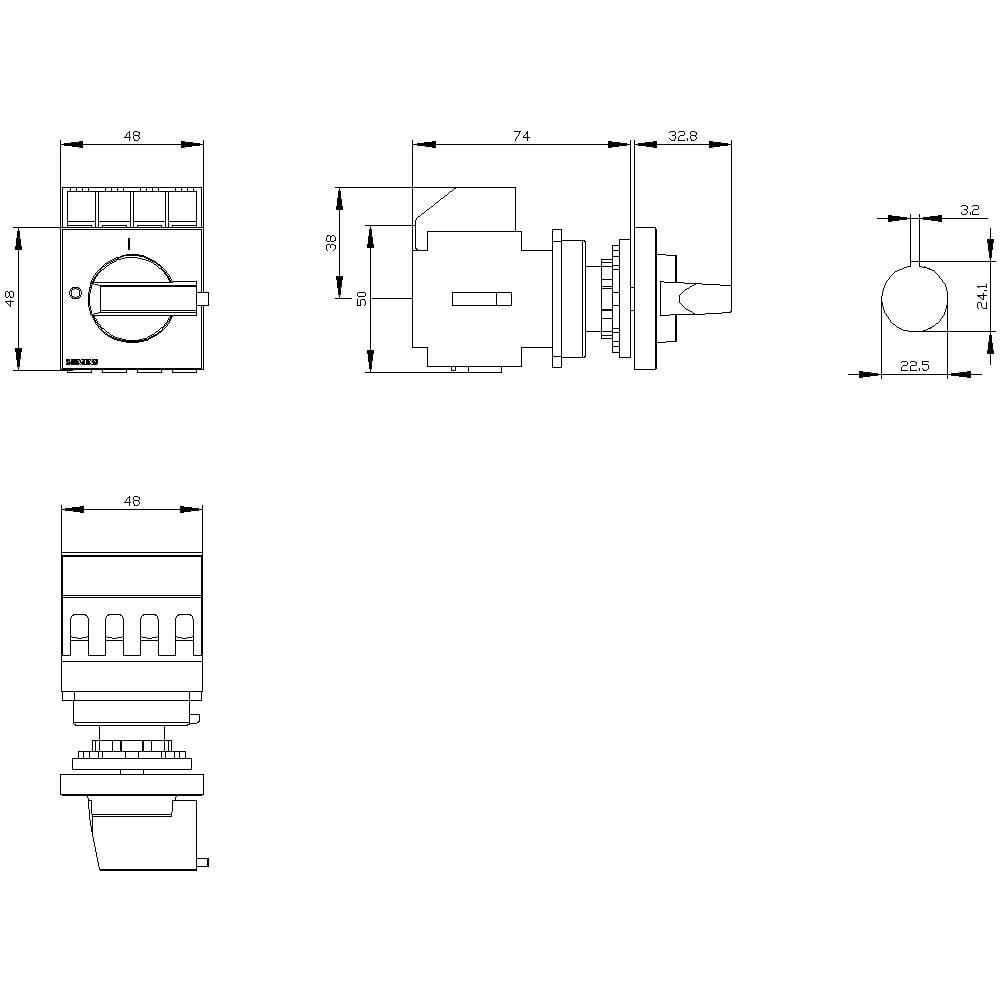

Tehnični načrt stikala z različnimi pogledi in dimenzijami v milimetrih. Prikazani so sprednji, stranski in tlorisni pogled.

1/3

Slika je simbolična

Število pinov

Nazivni tok - zaokrožen

16 A

Obratovalna napetost

690 V/AC

Barva

črna

Prečni prerez

6 mm²

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (33,99 € / Kos)

33,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število stikal: 1
Zasnova zaslona / za ročno upravljanje prikaza položaja preklopa: 1 VKLOP - 0 IZKLOP
Zasnova pogonskega elementa: preklop
Zasnova električne povezave / za glavni tokokrog: priključni konektor
Zasnova električne povezave / za pomožne kontakte: priključne sponke
Zasnova ročaja: pogon gumba, črna
Tip naprave: fiksna namestitev
Vrsta pritrditve: vgrajena naprava, fiksna tehnologija namestitve
Vrsta pritrditve / sprednja vgradnja s centralno pritrditvijo: da
Zasnova stikala: nameščena spredaj
Delovna frekvenca: 50 - 60 Hz
Primernost za uporabo / glavno stikalo: da
Primernost za uporabo / odklopnik: da
Primernost za uporabo / varnostno stikalo: da
Primernost za stikalo za uporabo / vzdrževanje / popravilo: da
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 690 V: 6000
Mehanska življenjska doba (preklopni cikli) / običajno: 100.000
Izolacijska napetost: 690 V
Neto teža: 192 g
Lastnosti izdelka / zaklepanje: da
Razširitev izdelka / pomožno stikalo: da
Zaščitni razred IP / spredaj: IP65
Temperatura okolice med delovanjem: -25 ° C - +55 ° C
Največja izguba moči: 1,5 W.
Stopnja onesnaženosti: 3
Število ključavnic / največ: 2
Delovna moč / pri AC-23 A / pri 400 V: 7,5 kW
Delovna moč / pri AC-3 / pri 690 V: 5,5 kW
Debelina okov / ključavnice / največ: 6 mm
Neprekinjen tok / gornja varovalka / v skladu z UL: 50 A
Neprekinjen tok / pomožnega kontakta: 10 A
Funkcija izdelka / zaklepanje v položaju IZKLOP: da
Preklopna frekvenca / največ [1 / h]: 50
Izguba moči na vodnik / običajno: 0,5 W.

Obratovalna napetost: 690 V/AC

Barva: črna

Prečni prerez: 6 mm²

Število pinov: 3

Mere: (Š x V x G) 49 x 66 x 113.5 mm

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Izvedba: Glavno stikalo

Širina: 49 mm

Višina: 66 mm

Globina: 113.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2263621 črna 6 mm² 16 A Siemens 3LD20500TK11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2263621 črna 6 mm² 16 A Siemens 3LD20500TK11

Opis

SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 16 A, Operating power / at AC-23 A at 400 V: 7.5 kW, front-mounted, knob-operated mechanism, black, central mounting 22.5 mm of the handle The 3LD main and emergency switching-off switch as a maintenance switch for safe disconnection of loads in a wide variety of environments. There are numerous possible applications for the 3LD disconnector units. After disconnects from the grid, they ensure safe activation of all of the electrical equipment, thus switch, for example, to three-phase motors, but also air-conditioning and ventilation systems. 3LD have proven themselves in many fields, particularly in processing machines in mechanical and conveyor system engineering, and in the chemical sector and food and beverage industries. Key features of the Siemens 3LD main and emergency off switches: 1. Modular design, fast and easy mounting of auxiliary switches, N-PE terminal, or 4-pole 2. Versatile and global applications possible thanks to international IEC, UL and marine approvals. 3. Degree of protection IP65 with encapsulated housing for outdoor applications. 4. Can be used for DC applications. 5. Types of mounting: Front mounting, mounting plate, standard mounting rail. 6. Optimized disconnect from 16 A to 250 A with lockable rotary operating mechanism.
