Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 20 m Višina zaščitnega polja 1500 24 V/DC Varnostni razred: 3 Š
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
varnostna svetlobna zavesa
Dolžina
35 mm
Višina
1509 mm
Vrsta
SH4
Izvedba
sprejemnik
oddajnik
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti

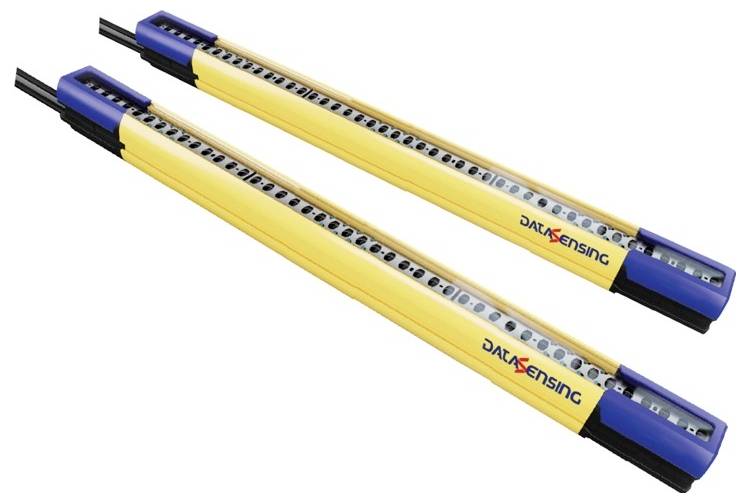

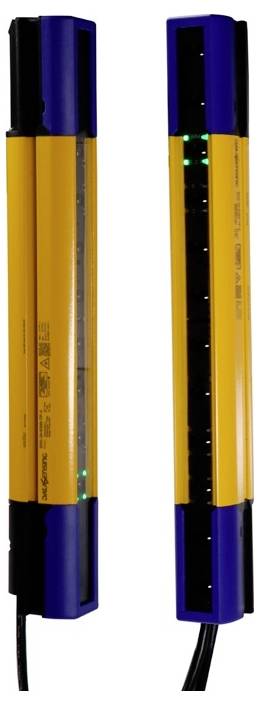

Varnostna svetlobna zavesa Datasensing SH4-30-1500-A-12
- Varnostna svetlobna zavesa tipa 4 za zaščito rok (ločljivost 30 mm)
- Napredna funkcionalnost z vgrajenim laserskim kazalcem
- Brezžična konfiguracija prek aplikacije DATASENSING SH4 DESIGNER in povezave Wi-Fi
- Brez mrtve cone in kompakten profil (35 x 40 mm)
Dodatne informacije
Tehnične specifikacije
- Ohišje iz barvanega aluminija (rumena RAL 1003)
- Vrsta izdelka
varnostna svetlobna zavesa
- Vrsta
SH4
- Izvedba
sprejemnik
oddajnik
- Področje uporabe
ščitnik za roke
- Delovna napetost
24 V/DC
- Min. obratovalna napetost
19.2 V/DC
- Maks. obratovalna napetost
28.8 V/DC
- Obratovalna napetost
19.2 - 28.8 V/DC
- Čas odziva
13 ms
- Preklopna napetost (maks.)
24 V/DC
- Preklopni tok maks.
500 mA
- Najmanjši predmet za prepoznavanje (premer)
30 mm
- Priključek
M12, 5 -polni
M12, 12-polni
- Vrsta oddajnika
LED infrardeča
- Valovna dolžina
850 nm
- Razpon (min.)
0.2 m
- Domet (maks.)
20 m
- Izhod
2 x PNP
- Izhodni signal (min.)
0 V
- Izhodni signal (maks.)
24 V
- Izhodni tok
500 mA
- Standardi (senzorji)
CE
cULus
TÜV
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Varnostni razred
3
- Žarki
60
- Razdalja med žarki
25 mm
- Širina zaščitnega polja (min.)
200 mm
- Širina zaščitnega polja (maks.)
20000 mm
- Višina zaščitnega polja
1500
- Višina alumijastega profila
1509 mm
- Celotna višina
1509 mm
- Vsebina
1 kos
IP65
IP67
- Dolžina
35 mm
- Širina
40 mm
- Višina
1509 mm
- Mere
(D x Š x V) 35 x 40 x 1509 mm
- Min. temperatura
-30 °C
- Maks. temperatura
55 °C
- Nazivna napetost
24 V/DC
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3760215 Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 20 m Višina zaščitnega polja 1500 24 V/DC Varnostni razred: 3 Š
Tehnični podatki 3760215 Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 20 m Višina zaščitnega polja 1500 24 V/DC Varnostni razred: 3 Š
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3760215 Datasensing varnostna svetlobna zavesa SH4 Domet (maks.) 20 m Višina zaščitnega polja 1500 24 V/DC Varnostni razred: 3 Š
Opis
Visoko napredna serija SH4 podjetja Datasensing ponuja rešitve za avtomatizacijo, pripravljene na prihodnost, za najvišje varnostne zahteve. Napredni model SH4-30-1500-A-12 združuje najsodobnejše funkcije, kot so utišanje 4 signalov, dinamično utišanje delov in zatemnitev, z intuitivno konfiguracijo Wi-Fi. Zahvaljujoč kompaktni zasnovi brez mrtvih con svetlobna zavesa ščiti ljudi in stroje z absolutno zanesljivostjo in prilagodljivostjo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Varnostna svetlobna zavesa (oddajnik in sprejemnik)
- Standardni komplet za kotno montažo (ST-KSTD)
