Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvornik CAN, USB-C Število digitalnih izhodov: 0 Število digitalnih

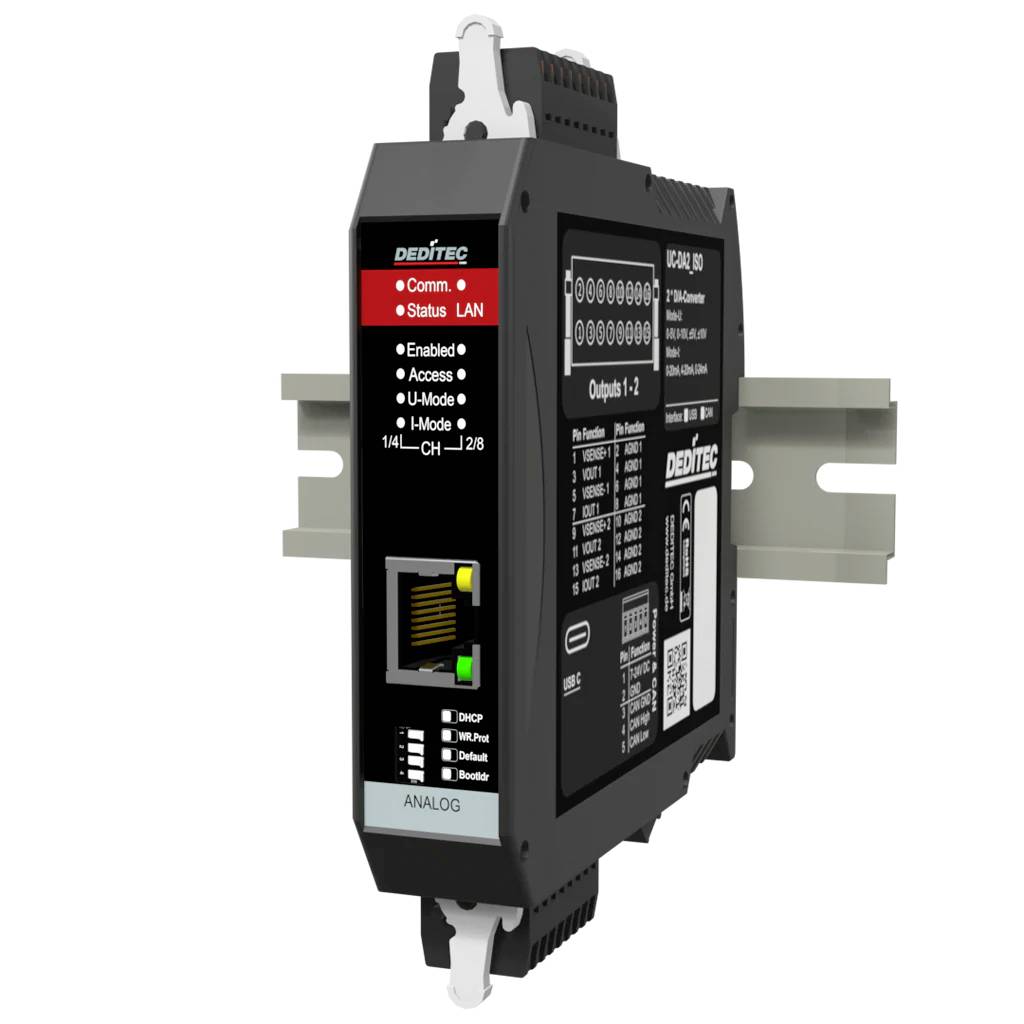

Črni industrijski mrežni modul DIN-vodila z rdečimi statusnimi LED-diodami, Ethernet priključkom in oznako »DEDiTEC«, prikazan v 3D pogledu izdelka.

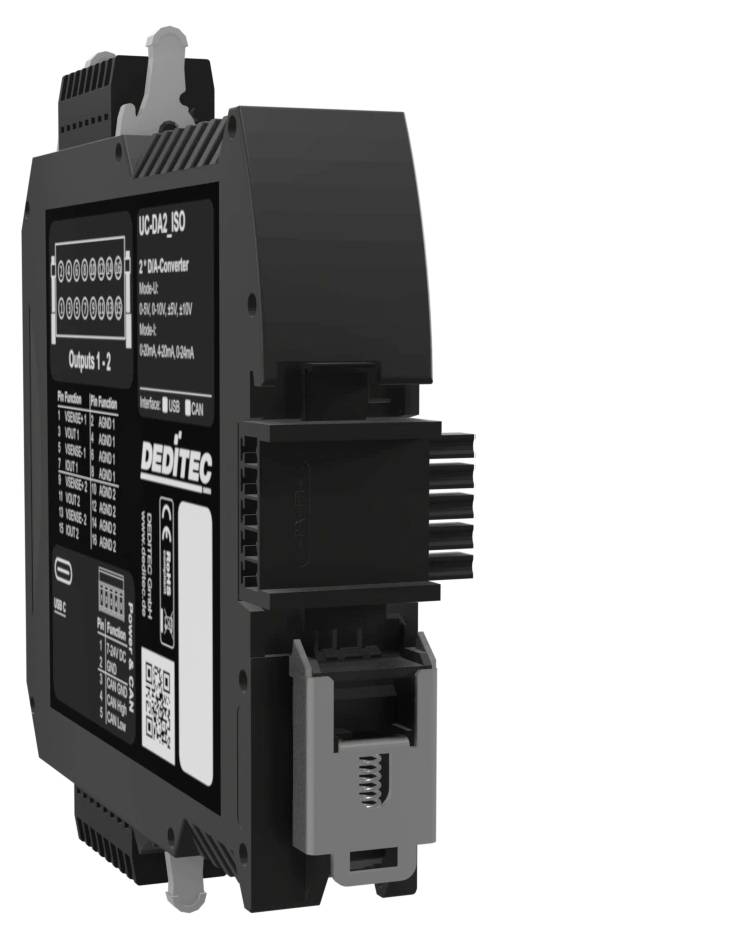

Črn industrijski DIN-tirni elektronski modul s priključno vrato in natisnjene nalepke, prikazan v tričetrtinskem pogledu na belem ozadju.
Frontalni pogled črne enote za distribucijo energije Dell EMC ali omrežne naprave z več vrati in indikatorji stanja LED, označeni z "Dell EMC" in "Comms - Status - LAN".
1/3
Vrsta izdelka
D/A pretvornik
Vmesnik
CAN
USB-C
Število relejnih izhodov
0
Vrsta
UC-CAN-E-DA2-16ISO
Delovna napetost
24 V/DC
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Dostava čet.,5.11.
Število
Skupaj (689,00 € / Kos)
689,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Deditec UC-CAN-E-DA2-16ISO D/A pretvornik CAN, USB-C Število digitalnih izhodov: 0 Število digitalnih vhodov: 0 Število relejnih izhodov: 0 Število analognih vhodov: 0

  • Ethernet 10/100 Mbit/s
  • Podprti protokoli: HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Nadzor: API za Windows in Linux (knjižnica gonilnikov DELIB), vmesnik ukazne vrstice, odprt protokol TCP, Modbus-TCP
  • Možna je šifrirana ethernetna komunikacija
  • Odprti standardni ali Modbus TCP protokol
  • Spletni vmesnik in aplikacija (pametni telefon in tablica)
  • Možna povezava prek omrežja Wi-Fi
  • Funkcija WPS
  • CAN D/A pretvornik za analogni izhod nastavljene vrednosti prek vodila CAN
  • 2 D/A kanala, vsak s 16-bitno ločljivostjo
  • Napetostni izhodi: 0–5 V, 0–10 V / 0–10 V, ±5 V, ±10 V
  • Tokovni izhodi: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanska izolacija D/A kanalov med seboj do največ 1000 V AC
  • Galvanska izolacija za napajanje do največ 500 V AC
  • CAN 2.0A / CAN 2.0B z bitnimi hitrostmi od 10 kbit/s do 1 Mbit/s
  • Odprti protokol CAN in način samodejnega oddajanja/prijema
  • Čas pretvorbe D/A pretvornika: 10–12 µs
  • Napajalna napetost: +12 V do +24 V DC
  • Montaža na DIN letev 35 x 7,5 mm
  • Dva analogna D/A izhoda za natančne napetostne in tokovne signale prek vodila CAN
  • 16-bitna ločljivost za fino stopnjevane specifikacije nastavljenih vrednosti
  • Izhodna območja za običajne industrijske in standardne signale, kot sta 0–10 V in 4–20 mA
  • Relativna natančnost: min. -16 LSB / maks. +16 LSB
  • Temperaturni premik polne vrednosti skale: ±1 ppm / °C
  • Čas pretvorbe: 10–12 µs za hiter D/A izhod v krmilnih in regulacijskih aplikacijah
  • Vmesnik CAN prek 9-pinskega D-sub priključka
  • Podpora za CAN 2.0A in CAN 2.0B
  • Galvansko ločen CAN vmesnik do 500 V
  • Odprti protokol CAN za integracijo v obstoječe arhitekture vodil CAN
  • Način Auto-TX/RX za samodejno obdelavo CAN paketov

Tehnične specifikacije

  • Galvanska izolacija: do 500 V (izolirano od sistema in med seboj)
  • Posebne lastnosti: Podpira M2M (stroj-stroj) in nadzor dogodkov za avtonomno obdelavo signalov.
Vrsta izdelka

D/A pretvornik

Vmesnik

CAN

USB-C

Vrsta

UC-CAN-E-DA2-16ISO

Delovna napetost

24 V/DC

Obratovalna napetost

7 V enosmernega toka do 24 V enosmernega toka

Višina

120 mm

Dolžina

111 mm

Širina

22.5 mm

Moduli (maks.)

64

Število analognih vhodov

0

Število digitalnih vhodov

0

Število digitalnih izhodov

0

Število relejnih izhodov

0

Mere

(D x Š x V) 111 x 22.5 x 120 mm

Kontrolne LED diode

da

Proizv. št. delov

UC-CAN-E-DA2-16ISO

Način montaže (podrobnosti)

DIN-letev (montažna letev 35 x 7,5 mm) z opcijskim konektorjem T-Bus / DIN-letev za priključitev vodila

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvornik CAN, USB-C Število digitalnih izhodov: 0 Število digitalnih

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvornik CAN, USB-C Število digitalnih izhodov: 0 Število digitalnih

Opis

16-bitni D/A pretvornik UC-CAN je 2-kanalni modul vodila CAN za natančen izhod analognih nastavljenih vrednosti v industrijski, avtomatizacijski, merilni in krmilni tehnologiji. Kot CAN D/A pretvornik modul pretvarja CAN komunikacijo v analogne napetostne ali tokovne signale in zagotavlja dva galvansko izolirana D/A izhoda s 16-bitno ločljivostjo. Podprte napetosti vključujejo 0–5 V, 0–10 V, ±5 V in ±10 V, kot tudi 0–20 mA, 4–20 mA in 0–24 mA. Čas pretvorbe 10–12 µs omogoča časovno kritične krmilne naloge, na primer za aktuatorje, ventile, frekvenčne pretvornike, testne mize in porazdeljene sisteme CAN.

Besedilo je strojno prevedeno.

Izvedba

  • I-Mode
  • U-način
  • Funkcionalnost M2M
  • samodejni način CAN-RX/TX
  • SUROVA PLOČEVINKA
  • Protokol J1939
  • Brezplačna programska oprema za konfiguracijo in testiranje
  • Konfiguracijski vmesnik Ethernet
  • Napajalna napetost: +7 V do +24 V DC
  • Vtični vzmetni trakovi z zaklepnim mehanizmom
  • Montaža na DIN letev 35 mm x 7,5 mm
  • Delovna temperatura: +10 °C do +50 °C (razširjeno temperaturno območje na voljo na zahtevo)
  • Primerno za tipična industrijska notranja okolja in okolja krmilnih omar

Obseg dostave

  • 5-pinski priključek
  • 2x 16-pinski konektor
  • Orodje za aktiviranje Wago konektorjev
  • Konektorji za DIN letev

Sistemske zahteve

  • Windows, Linux
