Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO stopenjski pretvornik CAN Bus, USB Število vhodov: 0 x Število izhodov: 2

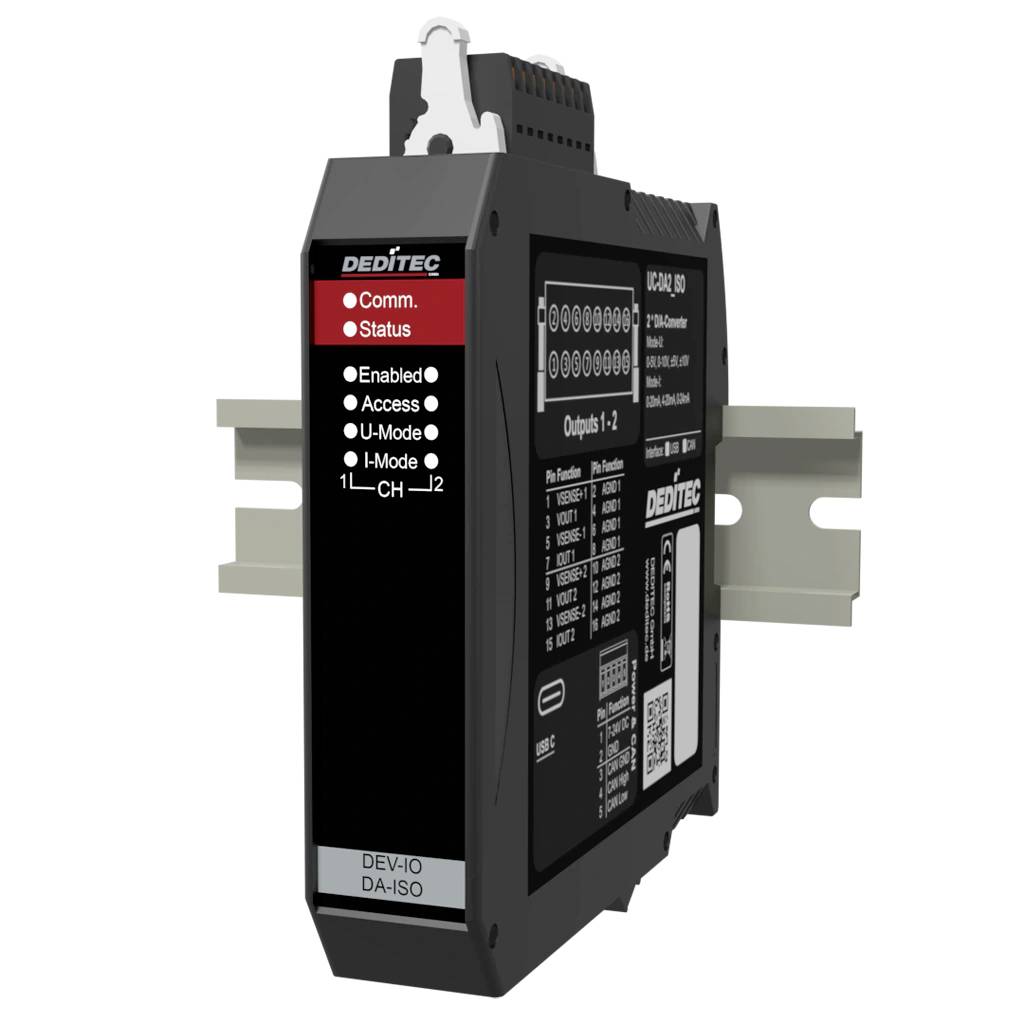

Industrijski DEDITEC DEVI-O DA-ISO modul s statusnimi LED diodami, indikatorji kanalov in oznakama terminalov, montiran na DIN trak.

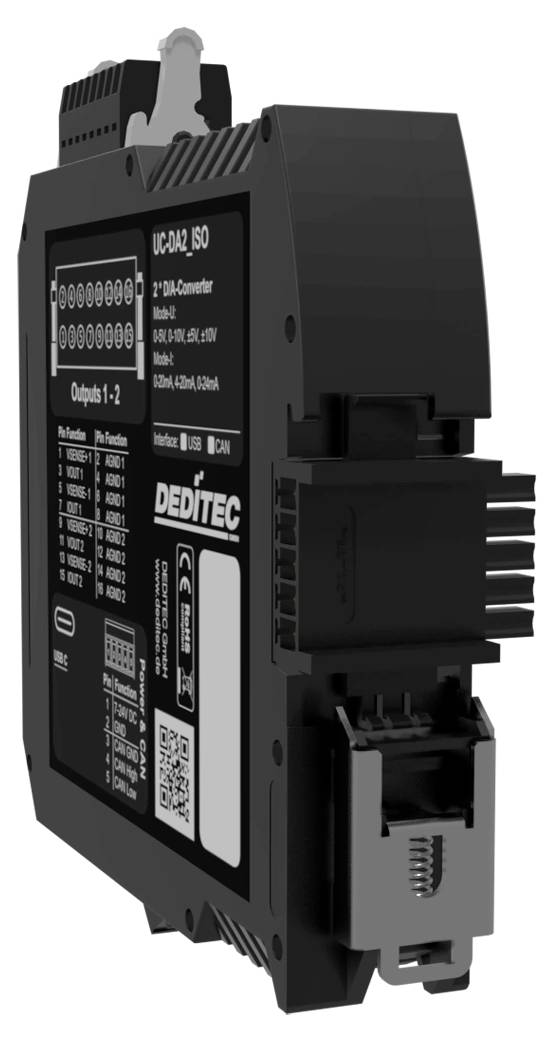

Črn industrijski elektronski modul z označenimi vrati in konektorji, prikazan v tričetrtinski perspektivi na belem ozadju.

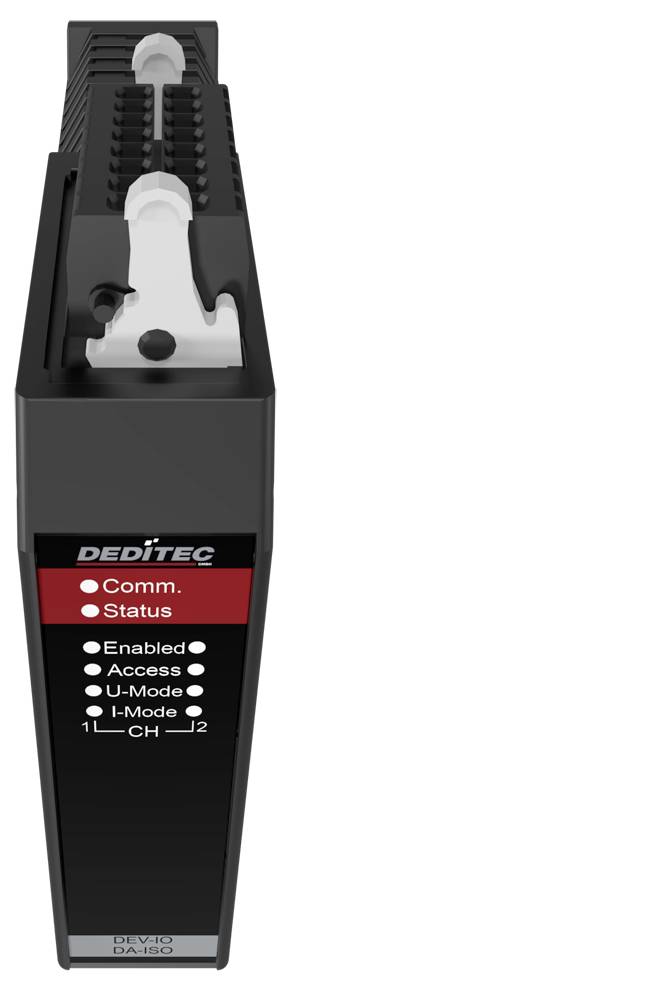

Črna enota DEDIC z rdečimi in črnimi LED-diodami na sprednji plošči ter nalepkami za Comm., Status, Enabled, Access, U-Mode, I-Mode in CH U2.
1/3
Podatkovni list izdelka (PDF)
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (755,00 € / Kos)
755,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Brezplačna dostava
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO stopenjski pretvornik CAN Bus, USB Število vhodov: 0 x Število izhodov: 2 x Število I/O: 2 7 V/DC, 24 V/DC 1 kos

  • CAN D/A pretvornik za analogni izhod nastavljene vrednosti prek vodila CAN
  • 2 D/A kanala, vsak s 16-bitno ločljivostjo
  • Napetostni izhodi: 0–5 V, 0–10 V / 0–10 V, ±5 V, ±10 V
  • Tokovni izhodi: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanska izolacija D/A kanalov med seboj do največ 1000 V AC
  • Galvanska izolacija za napajanje do največ 500 V AC
  • CAN 2.0A / CAN 2.0B z bitnimi hitrostmi od 10 kbit/s do 1 Mbit/s
  • Odprti protokol CAN in način samodejnega oddajanja/prijema
  • Vmesnik USB-C za zagon in parametrizacijo
  • Čas pretvorbe D/A pretvornika: 10–12 µs
  • Napajalna napetost: +12 V do +24 V DC
  • Montaža na DIN letev 35 x 7,5 mm
  • Dva analogna D/A izhoda za natančne napetostne in tokovne signale prek vodila CAN
  • 16-bitna ločljivost za fino stopnjevane specifikacije nastavljenih vrednosti
  • Izhodna območja za običajne industrijske in standardne signale, kot sta 0–10 V in 4–20 mA
  • Relativna natančnost: min. -16 LSB / maks. +16 LSB
  • Temperaturni premik polne vrednosti skale: ±1 ppm / °C
  • Čas pretvorbe: 10–12 µs za hiter D/A izhod v krmilnih in regulacijskih aplikacijah
  • Vmesnik CAN prek 9-pinskega D-sub priključka
  • Podpora za CAN 2.0A in CAN 2.0B
  • Galvansko ločen CAN vmesnik do 500 V
  • Odprti protokol CAN za integracijo v obstoječe arhitekture vodil CAN
  • Način Auto-TX/RX za samodejno obdelavo CAN paketov
  • Vmesnik USB-C z vmesnikom USB 2.0 / USB 1.1 do 480 Mbit/s

Tehnične specifikacije

  • Montaža: DIN letev TS 35 x 7,5 mm
  • Priključek: 16-pinski vzmetni konektor WAGO (zaščiten pred napačno povezavo)
  • Protokol CAN: Odprti protokol CAN, način samodejnega oddajanja/prijema
  • Varnost: Varnostni način v primeru izgube komunikacije
Vrsta izdelka

stopenjski pretvornik

Vmesniki

CAN Bus

USB

Vrsta

UC-CAN-U-DA2-16ISO

Delovna napetost

7 V/DC

24 V/DC

Maks. obratovalna temperatura

50 °C

Obratovalna temperatura (min.)

10 °C

Obratovalna napetost

7 V do 24 V enosmernega toka

Obratovalna temperatura

10 do 50 °C

Število I/O

2

Število vhodov

0 x

Število izhodov

2 x

Mere

(Š x V) 22.5 mm x 120 mm

Maks. poraba toka

130 mA

Višina

120 mm

Širina

22.5 mm

Proizv. št. delov

UC-CAN-U-DA2-16ISO

Izvedba

2-kanalni CAN vodilni D/A pretvorniški modul (16-bitni) z USB-C konfiguracijskim vmesnikom in galvansko izolacijo

Izhodi

2 x analogna izhoda (galvansko izolirana, 16-bitna ločljivost)

Vmesniki

CAN vodilo (5-pinski Phoenix Contact)
USB (USB-C za konfiguracijo)

Poraba toka

130 mA

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO stopenjski pretvornik CAN Bus, USB Število vhodov: 0 x Število izhodov: 2

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO stopenjski pretvornik CAN Bus, USB Število vhodov: 0 x Število izhodov: 2

Opis

16-bitni D/A pretvornik UC-CAN je 2-kanalni modul vodila CAN za natančen izhod analognih nastavljenih vrednosti v industrijski, avtomatizacijski, merilni in krmilni tehnologiji. Kot CAN D/A pretvornik modul pretvarja CAN komunikacijo v analogne napetostne ali tokovne signale in zagotavlja dva galvansko izolirana D/A izhoda s 16-bitno ločljivostjo. Podprte napetosti vključujejo 0–5 V, 0–10 V, ±5 V in ±10 V, kot tudi 0–20 mA, 4–20 mA in 0–24 mA. Čas pretvorbe 10–12 µs omogoča časovno kritične krmilne naloge, na primer za aktuatorje, ventile, frekvenčne pretvornike, testne mize in porazdeljene sisteme CAN.

Besedilo je strojno prevedeno.

Izvedba

  • I-Mode
  • U-način
  • Funkcionalnost M2M
  • samodejni način CAN-RX/TX
  • SUROVA PLOČEVINKA
  • Protokol J1939
  • Brezplačna programska oprema za konfiguracijo in testiranje
  • Vmesnik za konfiguracijo USB
  • Napajalna napetost: +7 V do +24 V DC
  • Vtični vzmetni trakovi z zaklepnim mehanizmom
  • Montaža na DIN letev 35 mm x 7,5 mm
  • Delovna temperatura: +10 °C do +50 °C (razširjeno temperaturno območje na voljo na zahtevo)
  • Primerno za tipična industrijska notranja okolja in okolja krmilnih omar

Obseg dostave

  • USB kabel, A-vtič na C-vtič
  • 5-pinski priključek
  • 2x 16-pinski konektor
  • Orodje za aktiviranje Wago konektorjev
  • Konektorji za DIN letev

Sistemske zahteve

  • Windows, Linux
