Name: DEHN 942315 DG MP TT 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos
Brand: DEHN
SKU: 2734570
Availability: InStock

Rdeč modularen prenapetostni zaščitni element s štirimi priključki za elektrotehniške aplikacije, raztezna oznaka, model DG MOD 275.

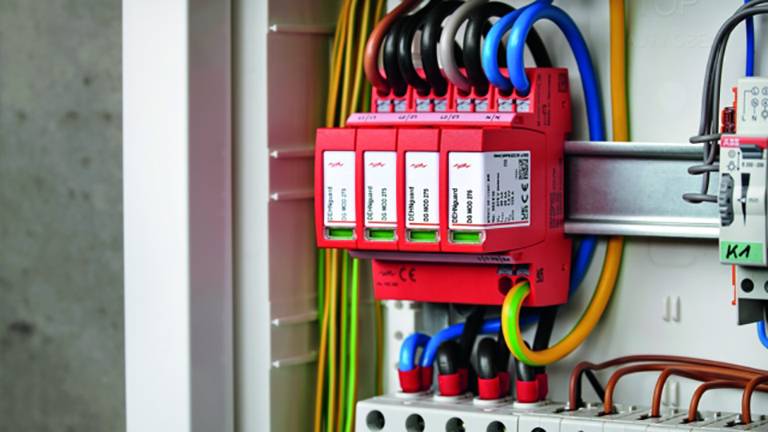

Električna razdelilna omara z rdečimi instalacijskimi odklopniki in povezanimi električnimi tokokrogi. Kabli priključeni v različnih barvah.

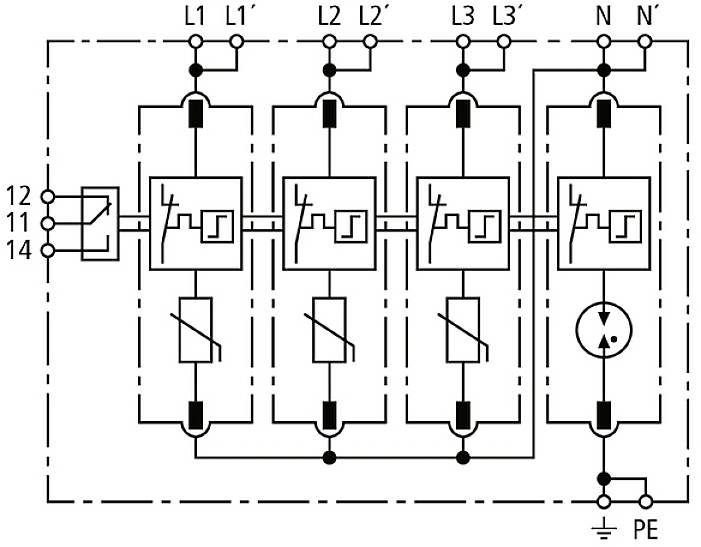

'Shematski načrt stikalne naprave s štirimi kontaktorji, PE-priključkom in nevtralnim vodnikom. Povezave in tuljave so jasno označene.'

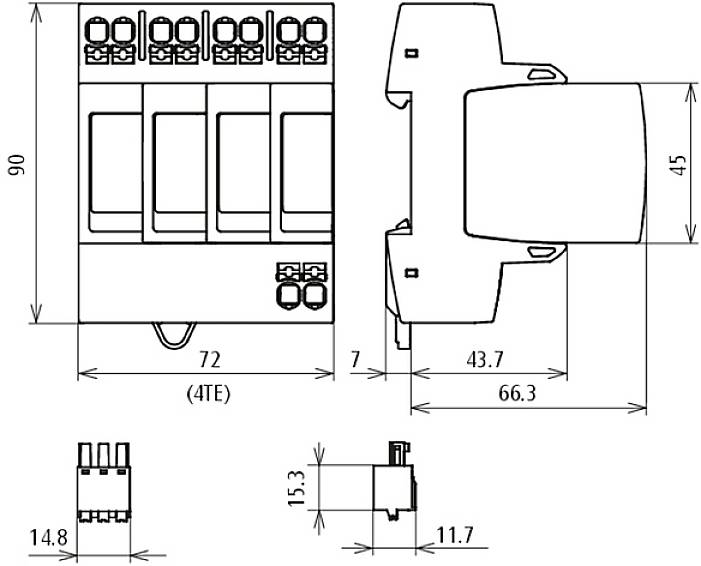

'Tehnična risba električnega komponenta z merami v milimetrih. Prikazuje čelni, stranski in tlorisni pogled z detajli.'

1/4

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,6.11.

3 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (174,99 € / Kos)

174,99 €

z DDV

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Energijsko usklajen zaščitni učinek do končne naprave (≤ 10 m) tip 2 + tip 3
Najvišja trajna napetost: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Najvišja trajna napetost: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Nazivni razelektritveni tok: (8/20 µs) (In) 20 kA
Nazivni obremenitveni tok z V skozi ožičenje: (IL) 40 A
Stopnja zaščite [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Stopnja zaščite [L-PE] / [N-PE] pri 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Odzivni čas (tA): ≤ 100ns
Potrebna dodatna zunanja varovalka: št
Ocena odpornosti na kratek stik (ISCCR): 25 kArms
Najvišja pretokovna zaščita na omrežni strani z V-skozi ožičenjem: 40 A gG
Največja nadtokovna zaščita na strani linije z razvejnim ožičenjem (dvojna povezava 2 x 10 mm²): 125 A gG
TOV Napetost (UT) - Karakteristika: 335 V / 5 s - Moč
TOV napetost (UT) - Karakteristika: 440 V / 120 min - Trdnost
Uhajajoči tok: ni uhajalnega toka
Prikaz delovanja/napake: zelena/rdeča
Število vrat: 1
Prerez priključka: (min.) 1,5 mm² poln
Prerez priključka: (min.) 6 mm² fino pleten
Prerez priključka: (maks.) 10 mm² polno / gibljivo
Prerez priključka: (min.) s obročkom 1,5 mm²
Priključni presek: (maks.) s obročkom 6 mm²
Prerez priključka: (max.) s ferulo brez obročka 10 mm²
Montaža na 35 mm DIN letev po EN 60715
Material ohišja: termoplastika, rdeča barva, UL 94 V-0
Mesto namestitve: notranjost
Vgradne mere: 4 HP, DIN 43880
Odobritve: KEMA, VDE
Kontakti FM: menjalnik kontaktnih obrazcev
Preklopna zmogljivost: AC 250V / 0,5A
Preklopna zmogljivost: DC 250V / 0,1A; 125 V/0,2 A; 75 V/0,5 A

Vrsta izdelka: prenapetostni odvodnik

Prenapetostna zaščita za: razdelilna omarica

Odvodni tok: 20 kA

Nazivna napetost: 230 V/AC
400 V/AC

Čas vklopa: ≤ 100 ns

Obratovalna temperatura: -40 - +80 °C

: IP20

Proizv. št. delov: 942315

Barva: rdeča

Norme: SPD v skladu z EN 61643-11 / ... IEC 61643-11 tip 2 + tip 3 / razred II + razred III

Mere: (Š x V x G) 72 x 90 x 70 mm

Širina: 72 mm

Višina: 90 mm

Globina: 70 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2734570 DEHN 942315 DG MP TT 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2734570 DEHN 942315 DG MP TT 275 FM prenapetostni odvodnik Prenapetostna zaščita za: razdelilna omarica 20 kA 1 kos

Opis

Modularni odvodnik prenapetosti za sisteme TT in TN-S (3+1 vezje); z brezpotencialnim kontaktom za daljinsko signalizacijo.

· Celotna enota, pripravljena za priključitev, sestavljena iz osnovnega dela in vstavljenih zaščitnih modulov

· Energijsko usklajen v družini izdelkov Red/Line

· Visoka zmogljivost praznjenja zaradi močnih varistorjev/iskrišč s cinkovim oksidom

· Visoka raven varnosti naprave zahvaljujoč nadzoru odvodnika "Thermo-Dynamic-Control"

· Preprosta menjava zaščitnega modula brez orodja prek sistema zaklepanja modula z gumbom za odklepanje modula

· Vibracije in udarci testirani v skladu z EN 60068-2

· Tehnologija priključka Push-in"
