Name: Digitus DK-1745-VH-10 inštalacijski kabel CAT 7 S/FTP oranžna 1000 m
Brand: Digitus
SKU: 3124582
Availability: BackOrder

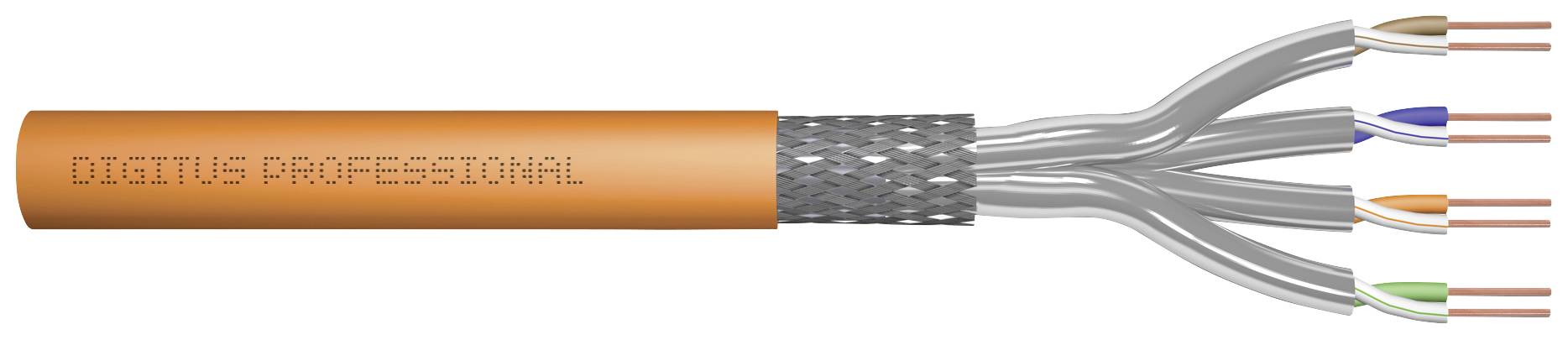

Oranžen kabel z napisom 'Digitus Professional', ki vsebuje štiri zaščitene žice v zeleni, modri, beli in rjavi barvi.

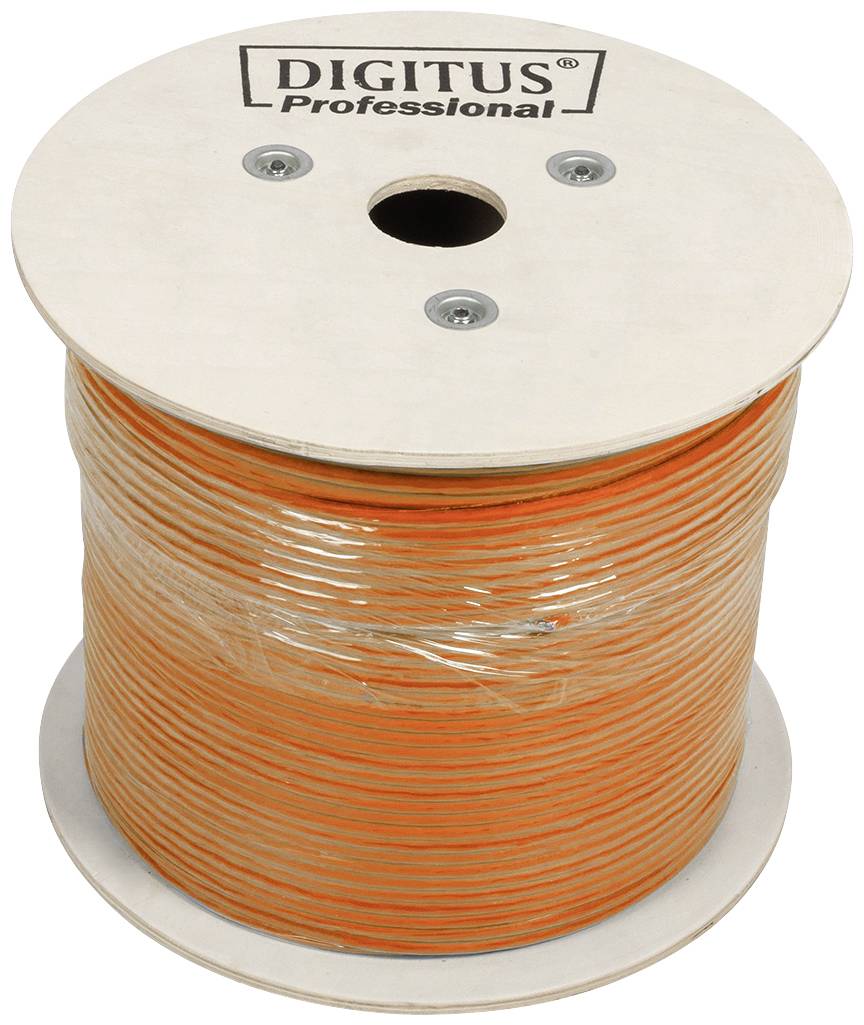

Velika, okrogla kabelska tuljava z oranžnim kablom; označena z 'Digitus Professional' na zgornji strani.

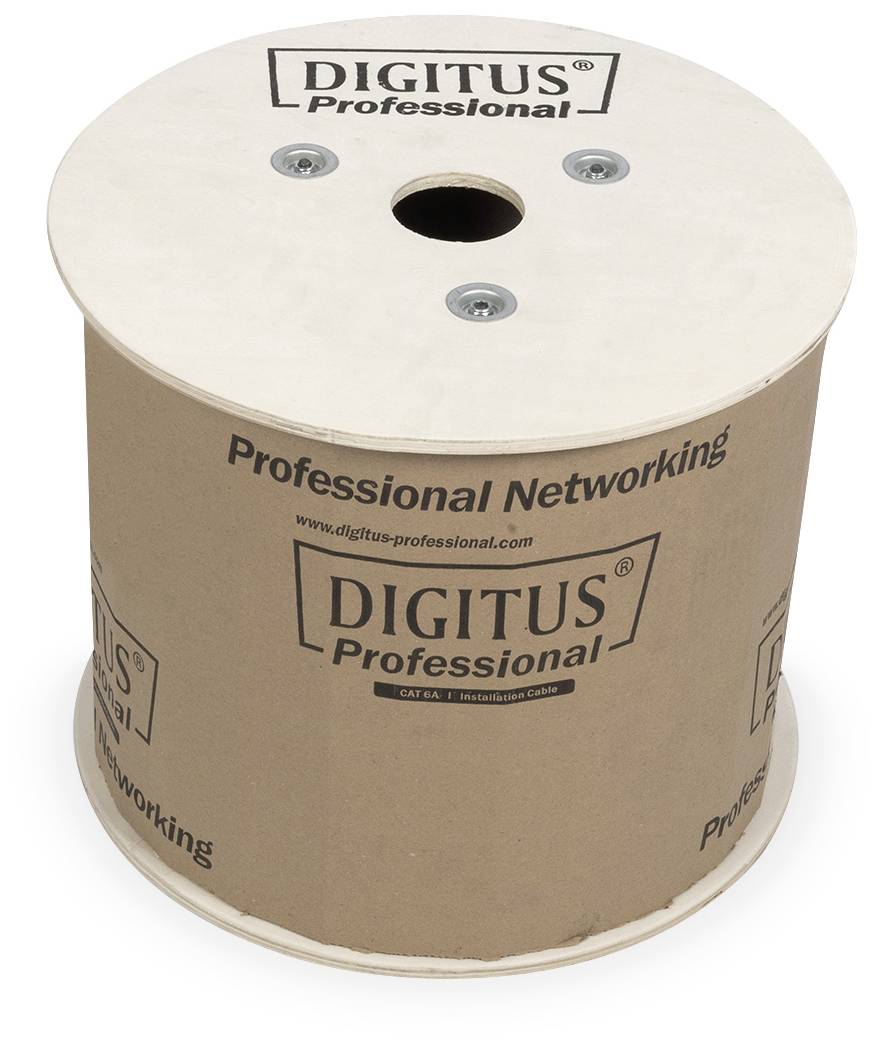

Velika kabelska tuljava z napisom 'DIGITUS Professional' in 'Professional Networking', narejena iz lesa in kartona.

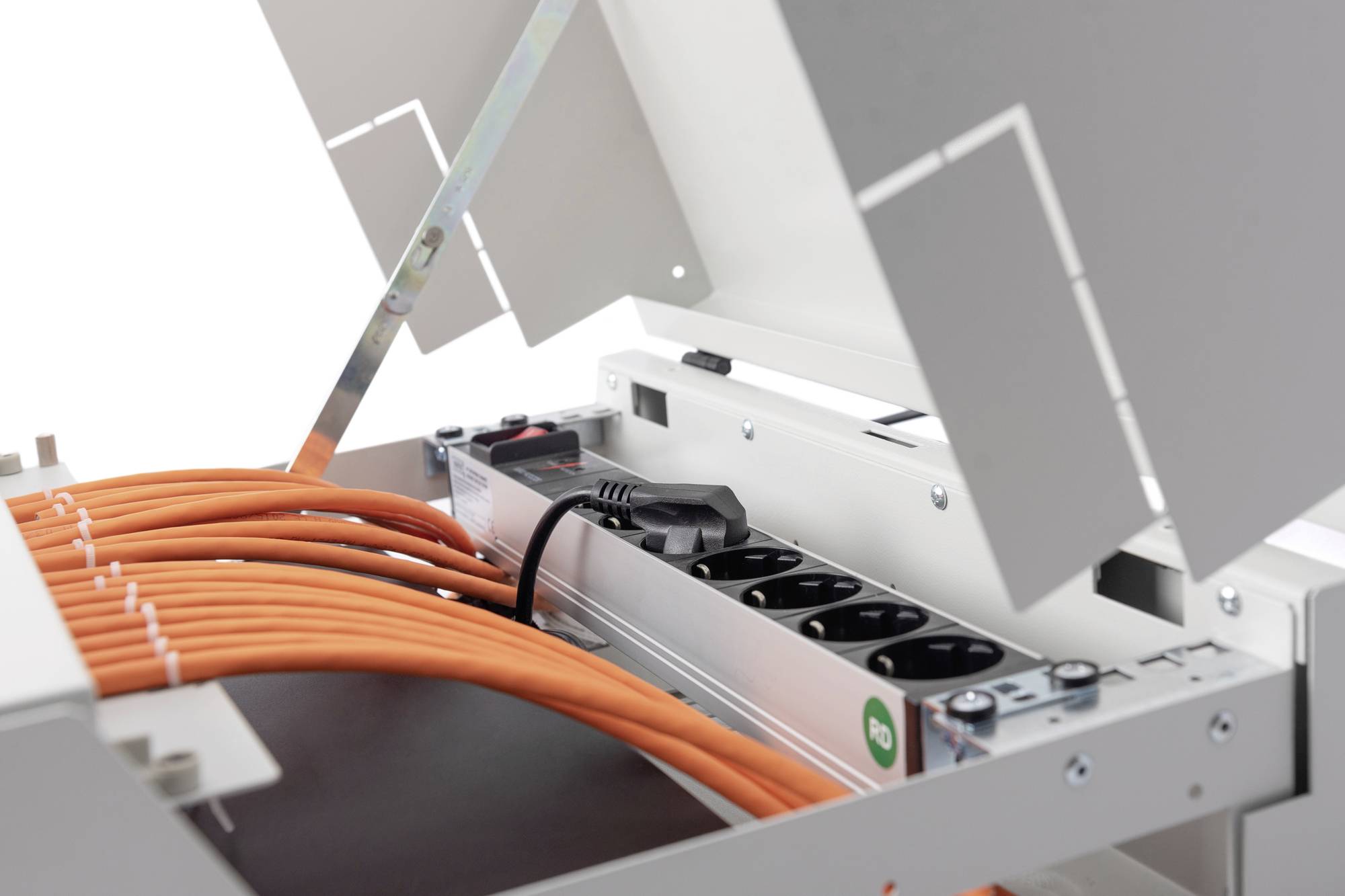

Odprt kabelski kanal z več oranžnimi kabli, ki vodijo v večvtičnico z več priključki.

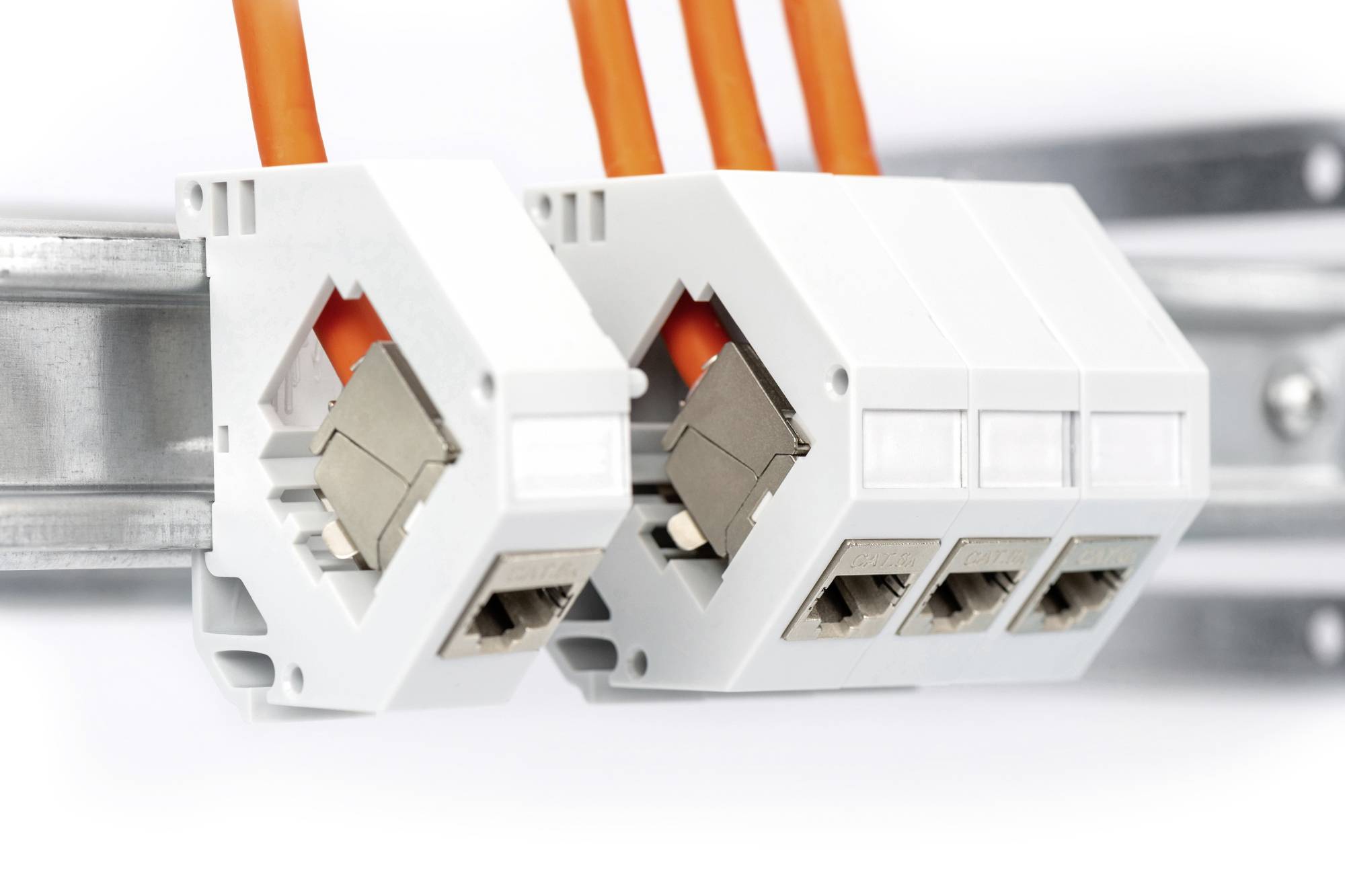

Dva električna priključka z oranžnimi kabli, nameščena na kovinski letvi.

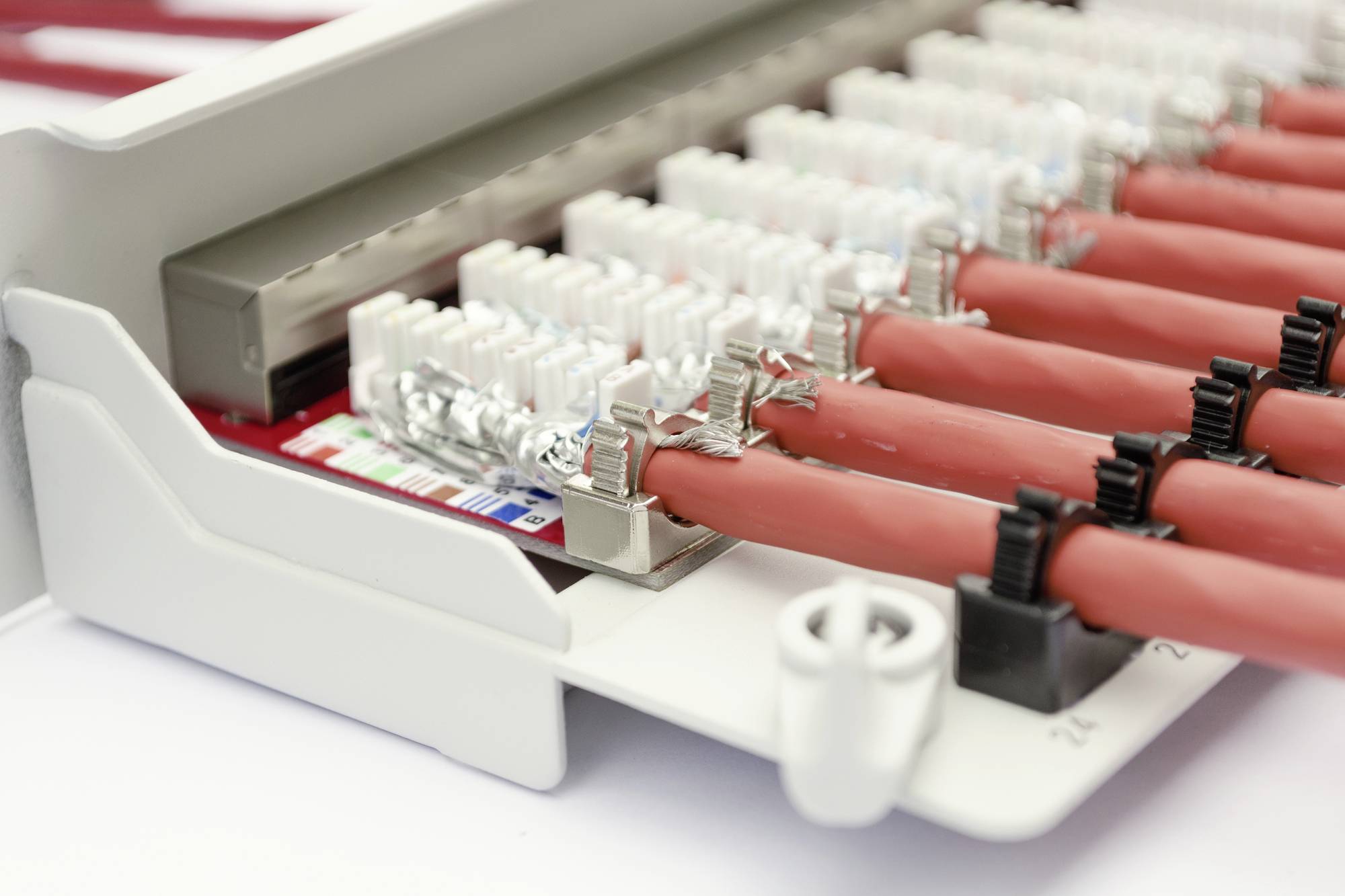

Telekomunikacijski razdelilnik z rdečimi kabli in belimi priključnimi sponkami prikazuje ožičenje za omrežne povezave.

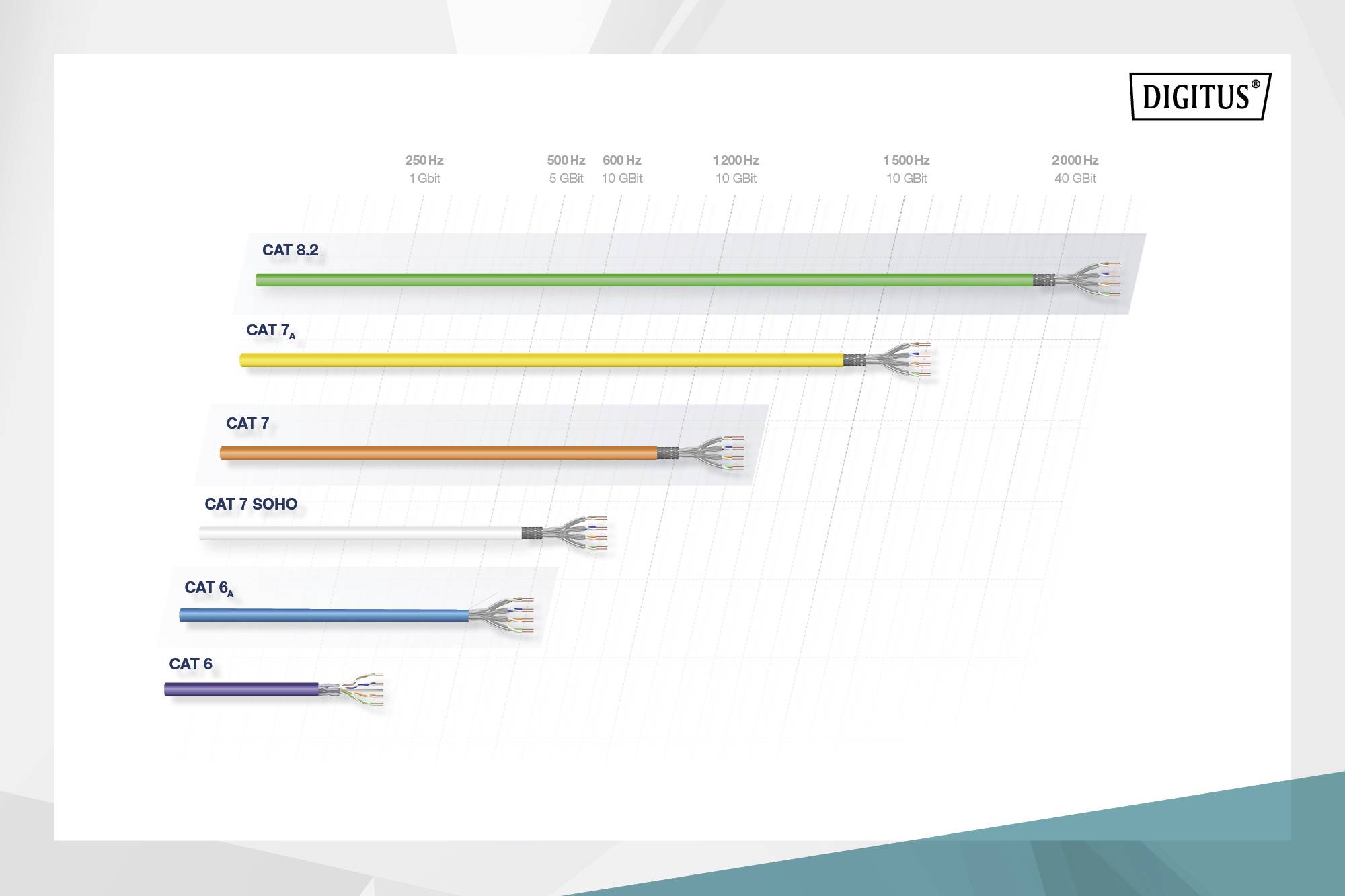

Diagram prikazuje različne omrežne kable: od CAT 8.2 do CAT 6. Dolžina in frekvence se gibljejo od 250 MHz do 2000 MHz, pasovna širina pa od 1 Gbit do 40 Gbit.

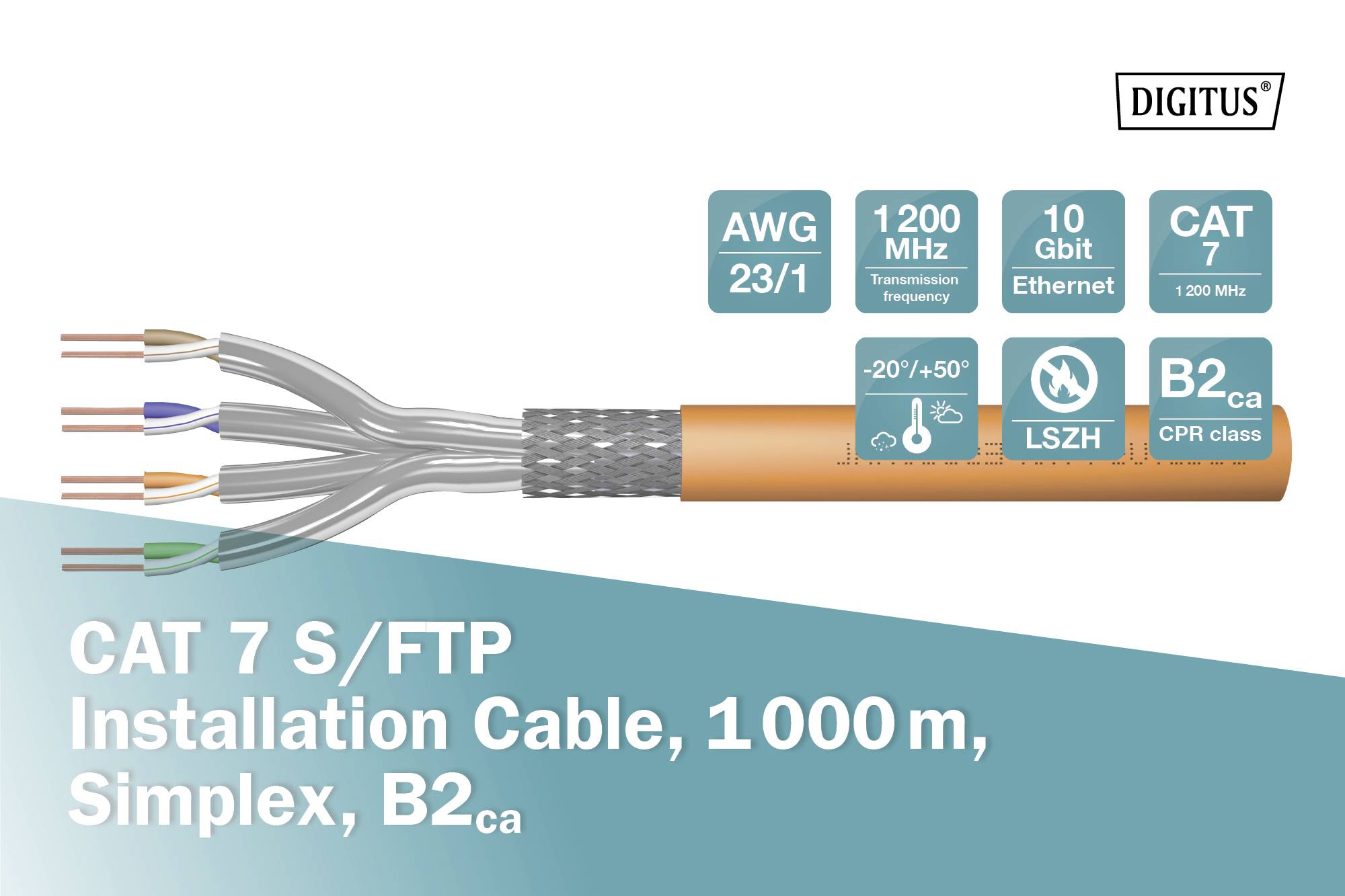

CAT 7 S/FTP instalacijski kabel, 1000 m, simplex, B2ca, primeren za Ethernet z 1200 MHz in 10 Gbit, -20 °C do 50 °C, brez halogena.

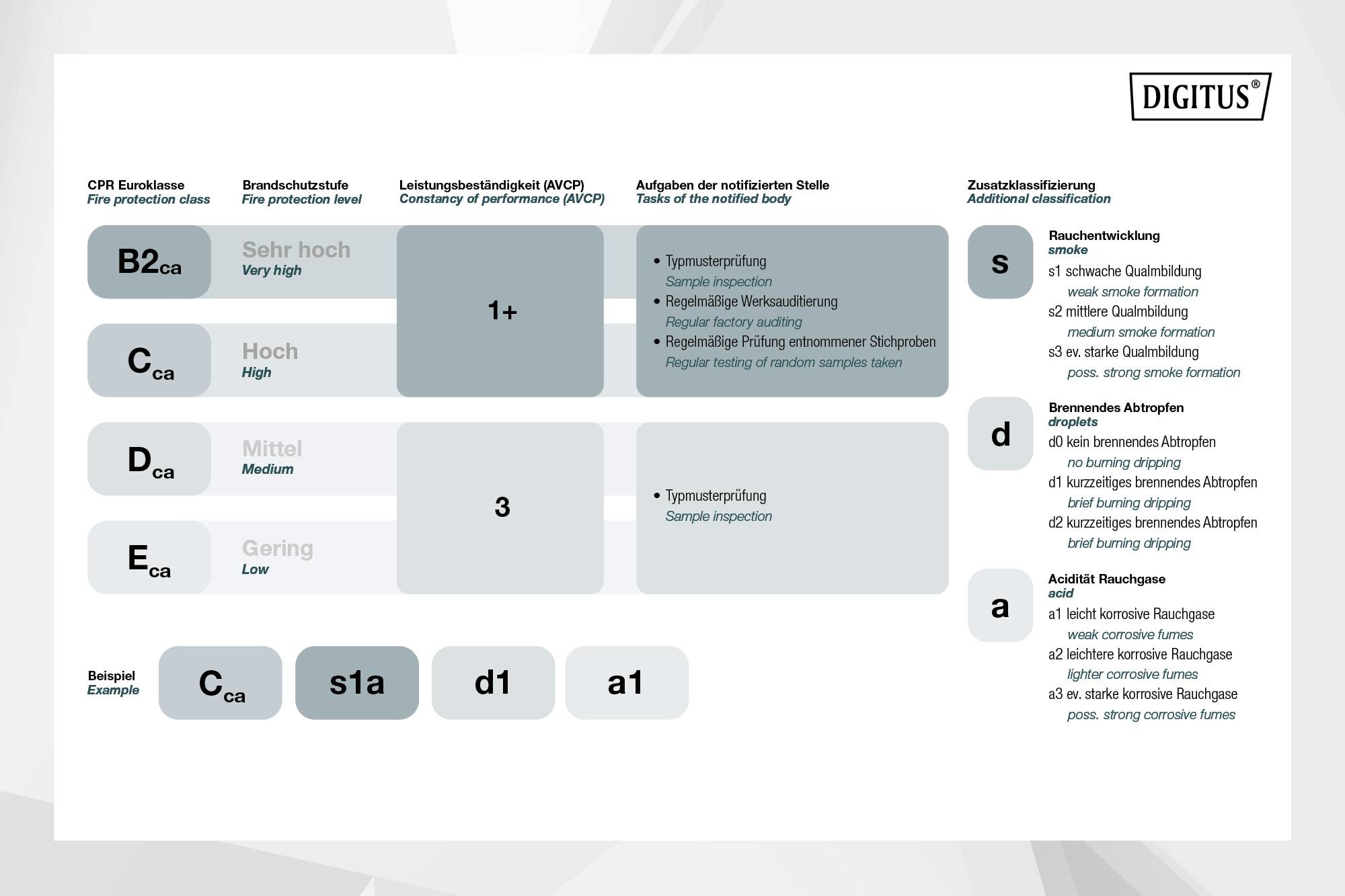

Preglednica 'razredov učinkovitosti': Razred zaščite B2 'Zelo visok', potrebno tipsko preizkušanje. Razreda C in D imata nižje zahteve.

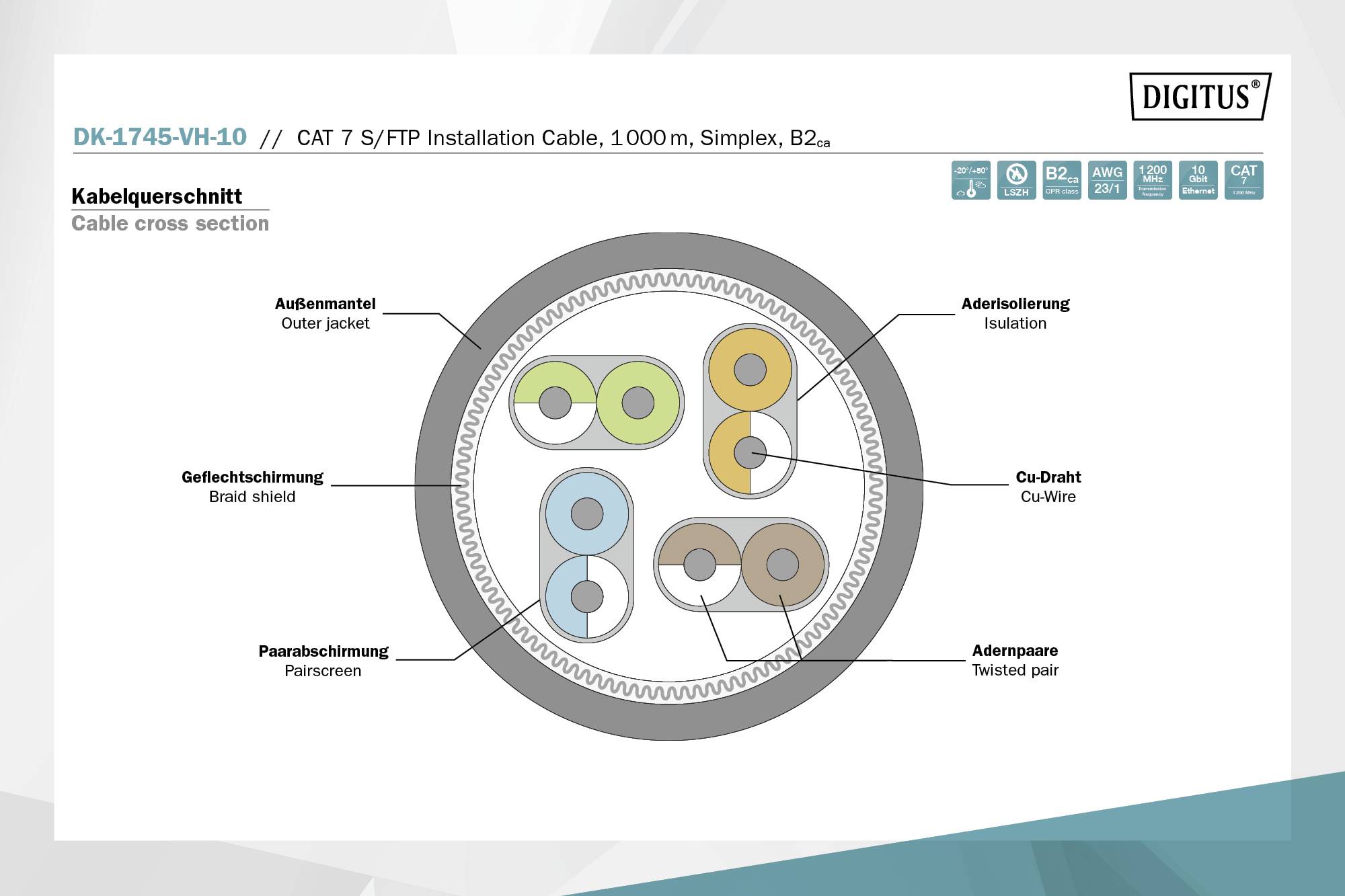

Prečni prerez instalacijskega kabla CAT 7 S/FTP. Prikazuje zunanji plašč, izolacijo, pleteno zaščito, folijsko zaščito in žilne pare.

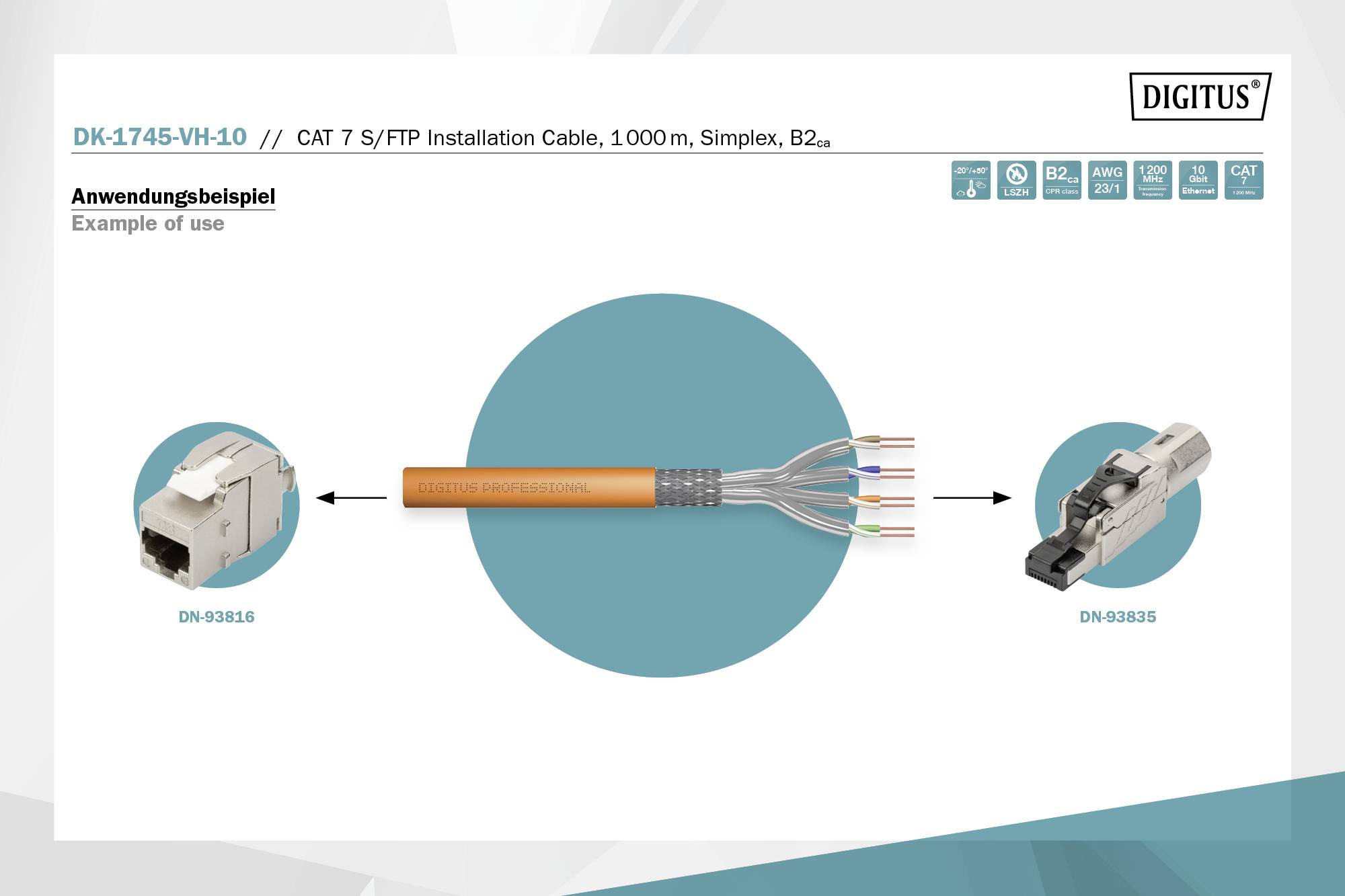

'Primer uporabe instalacijskega kabla CAT 7 S/FTP: priključni vtič (DN-93816) levo, sredina kabla, vtič (DN-93835) desno.'

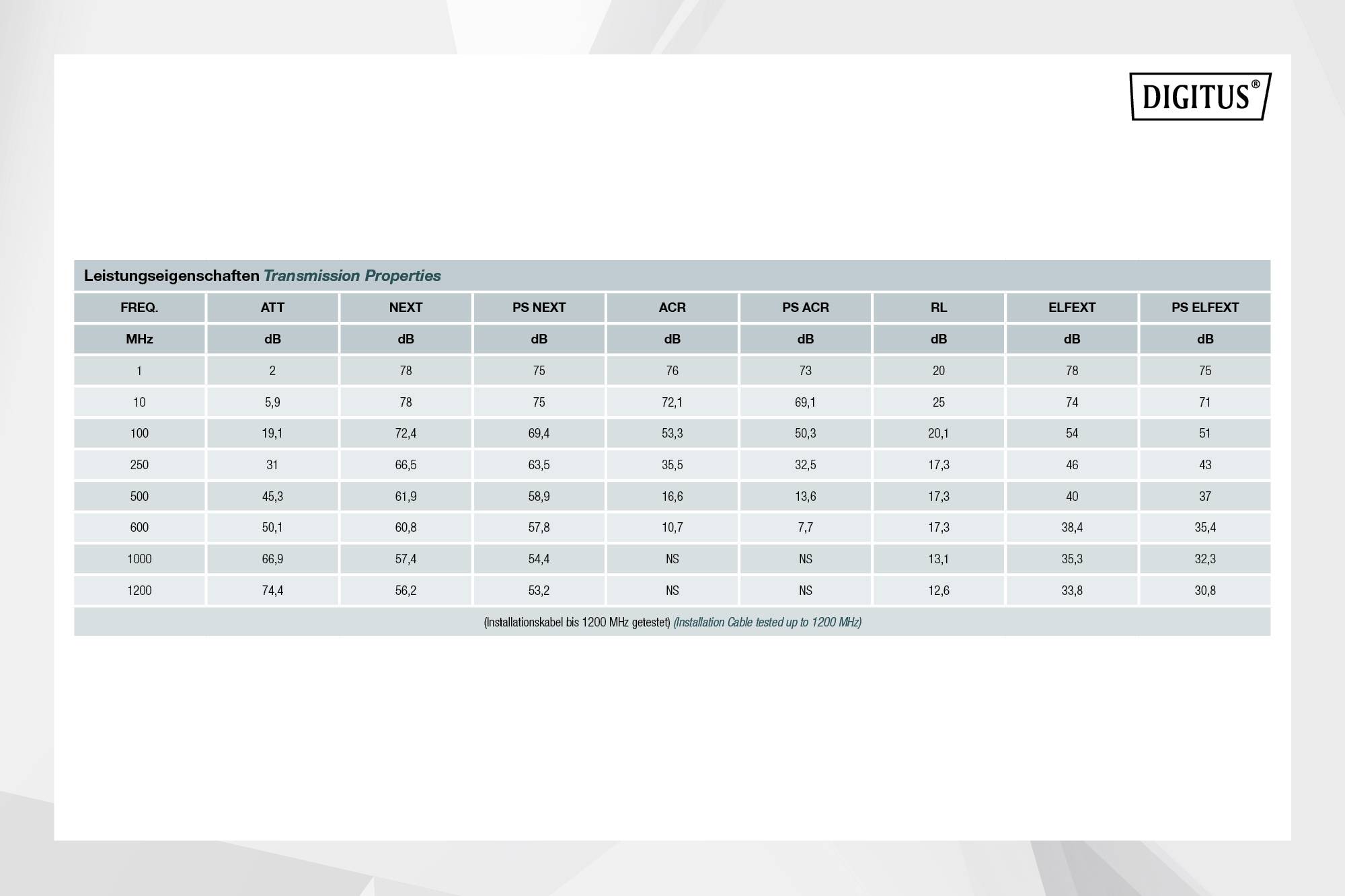

Tabela parametrov zmogljivosti: Frekvenca (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Učinek (dB), PS Učinek (dB).

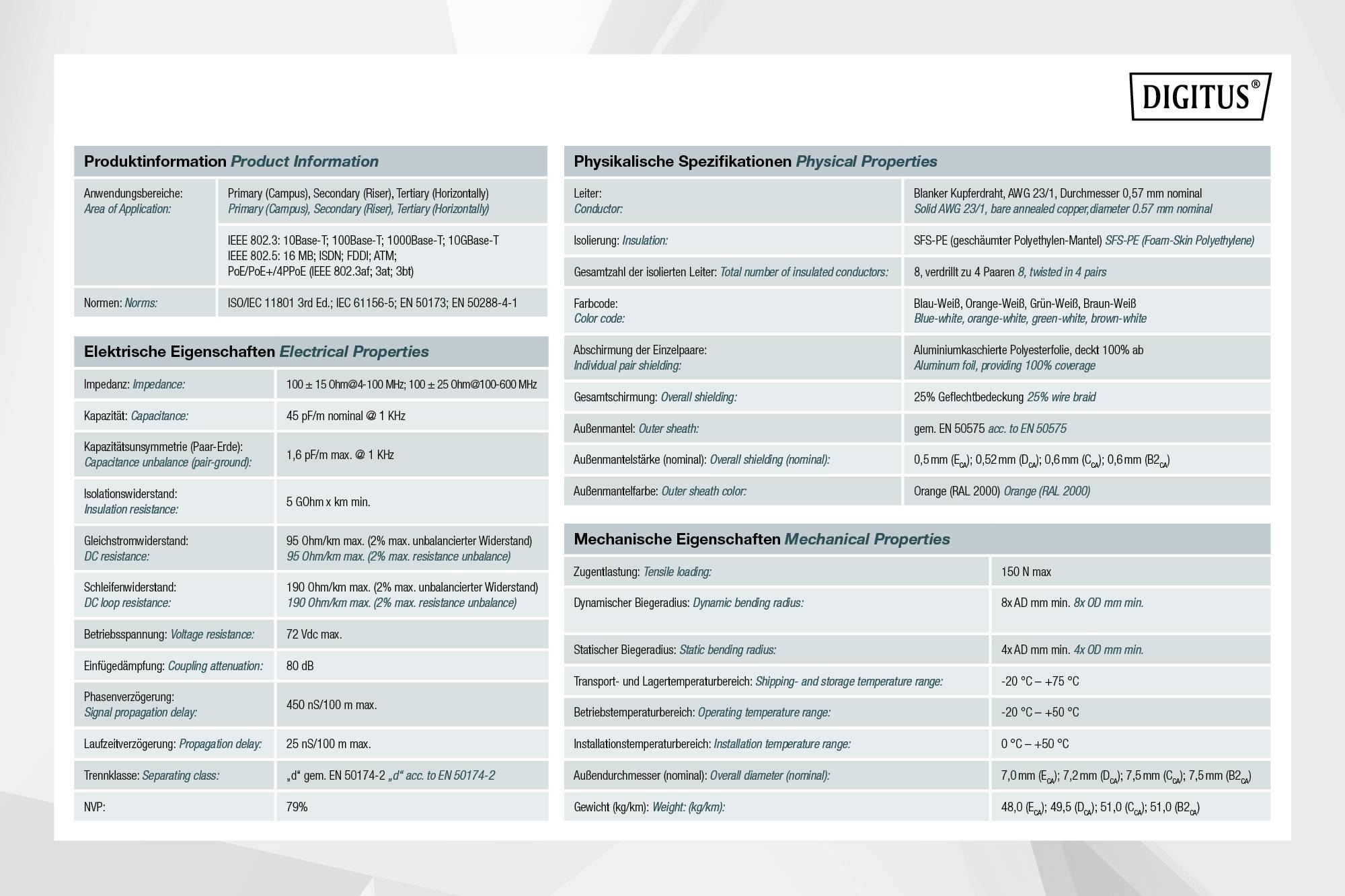

Produktni list 'Digitus', ki vsebuje informacije o možnostih uporabe, fizikalnih in električnih lastnostih ter mehanskih podatkih.

1/13

Vrsta izdelka

inštalacijski kabel

Specifikacija

CAT 7

Ščit

S/FTP

Vrsta kabla

S/FTP

Značilnosti kabla

enojna zaščita

za namestitev

brez halogena

vgradni

Simplex

dvojno oklopljen

zaščita iz folije

ognjevaren

za širokopasovne kabelske vtičnice

za vrata konzole (usmerjevalnik/stikalo)

za montažo cevi

pletena zaščita

skupna zaščita

zaščiten

masivna žica

dvojno zaščiten

PE plašč

okrogel

nizka vsebnost dimnih plinov

okrogli vodnik

samougasljivo

togi

togi notranji vodnik

zviti pari

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

154 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1 m = 1,17 €)

1165,00 €

plus 61,00 €

z DDV

doplačilo za paket večjih dimenzij

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Digitus DK-1745-VH-10 inštalacijski kabel CAT 7 S/FTP oranžna 1000 m

10 Gbit Ethernet
Frekvenca prenosa 1200 MHz
Potrjena stalna povezava
PoE Power over Ethernet podpora
BauPVO razred B2ca (preverite DoP za razvrstitev)

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: inštalacijski kabel

: CAT 7

: S/FTP

Vrsta kabla: S/FTP

Značilnosti kabla: enojna zaščita
za namestitev
brez halogena
vgradni
Simplex
dvojno oklopljen
zaščita iz folije
ognjevaren
za širokopasovne kabelske vtičnice
za vrata konzole (usmerjevalnik/stikalo)
za montažo cevi
pletena zaščita
skupna zaščita
zaščiten
masivna žica
dvojno zaščiten
PE plašč
okrogel
nizka vsebnost dimnih plinov
okrogli vodnik
samougasljivo
togi
togi notranji vodnik
zviti pari
Pokaži več

Zunanji premer: 7.5 mm

Širina: 7.5 mm

Višina: 7.5 mm

Barva: oranžna

Frekvenca (maks.): 1200 MHz

Vsebina: 1000 m

AWG (maks.): 23

Pakirano: da

Metrsko blago: da

Proizv. št. delov: DK-1745-VH-10

Vrsta: DK-1745-VH-10

Izolacijski material: poliuretan (PE)

Temperaturno područje, premično (min.): -20 °C

Temperaturno področje (maks.): 50 °C

Razpon temperature, fiksna instalacija (min.): -20 °C

Razpon temperature, fiksna namestitev (maks.): 50 °C

Brez halogena: da

Dostava maksimalne dolžine na kos: 1000 m

Prepleteni par (1 del): da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3124582 Digitus DK-1745-VH-10 inštalacijski kabel CAT 7 S/FTP oranžna 1000 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3124582 Digitus DK-1745-VH-10 inštalacijski kabel CAT 7 S/FTP oranžna 1000 m

Opis

Namestitveni kabel Digitus Cat 7 je zasnovan za uporabo v strukturiranih podatkovnih centrih in ožičenje zgradb v skladu z ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kabel je idealen za prenos analognih in digitalnih podatkov ter podpira POE in POE+. Oklopna struktura je sestavljena iz posamično oklopljenih parov s pokositreno bakreno pletenico, ki zagotavlja odlično oklop in električne vrednosti.

Besedilo je strojno prevedeno.

Izvedba

Prevodnik: Gola bakrena žica, AWG 23/1
Sistem(-i) za ocenjevanje in preverjanje nespremenljivosti delovanja: sistem 3
Izolacija: SFS-PE (plašč iz penastega polietilena)
Skupno število izoliranih vodnikov: 8, zvitih v 4 pare
Barvna koda: modro-bela, oranžno-bela, zeleno-bela, rjavo-bela
Zaščita posameznih parov: poliestrska folija, laminirana z aluminijem, pokriva 100 %
Celotna zaščita: bakrena pletenica
Zunanji plašč: Eca do B2ca v skladu z EN 50575; LSZH
Debelina zunanjega plašča (nominalno): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Barva: oranžna (RAL 2008)
Mehanske lastnosti:
Razbremenitev: 150N max.
Dinamični upogibni radij: 8x OD mm min.
Statični upogibni radij: 4x OD mm min.
Temperaturno območje transporta in skladiščenja: -20 °C do +60 °C
Temperaturno območje delovanja: -20°C do +50°C
Temperaturno območje vgradnje: 0°C do +50°C
Zunanji premer simplex (nominalno): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Masa (kg/km): 49,5 kg (Eca); 51kg (Dca), 53kg (Cca); 53 kg (B2ca)
Električne lastnosti:
Impedanca: 100±15 ohmov pri 4 - 1000 MHz; 100±25 OHM pri 100-600MHz
Kapacitivnost: 45 pF/m nominalno pri 1 KHz
Neuravnoteženost kapacitivnosti (ozemljitveni par): 1,6 pF/m največ pri 1 KHz
Izolacijska upornost: 5 GOhm x km min.
DC upor: 95 ohmov/km maks. (2 % maks. neuravnotežen upor)
Upornost zanke: 190 ohmov/km največ (2 % največ neuravnotežen upor)
Delovna napetost: 72 Vdc max.
Zunanji plašč: Dca-s2 d1 a1 v skladu z EN 50575; LSZH
Izguba sklopke: CA-tip 1b
Fazni zamik: 450 ns/100 m maks.
Tranzitni časovni zamik: 10 nS/100 m maks.
Razred ločevanja: “d” po EN 50174-2
NVP: 79 %
Asortiman: namestitveni kabel z zvitim parom
Kategorija: CAT 7
Zaščita: S-FTP, pari zaščiteni v kovinski foliji in pletenici
BauPVO: B2ca
Dolžina: 1000 m
Barva oranžna
Konstrukcija kabla: 4 x 2 AWG 23/1, trden sukani par
Dlaka: LSOH
