Dobot Magician Sensor Kit ES-MG-SKIT-01E razširitveni modul

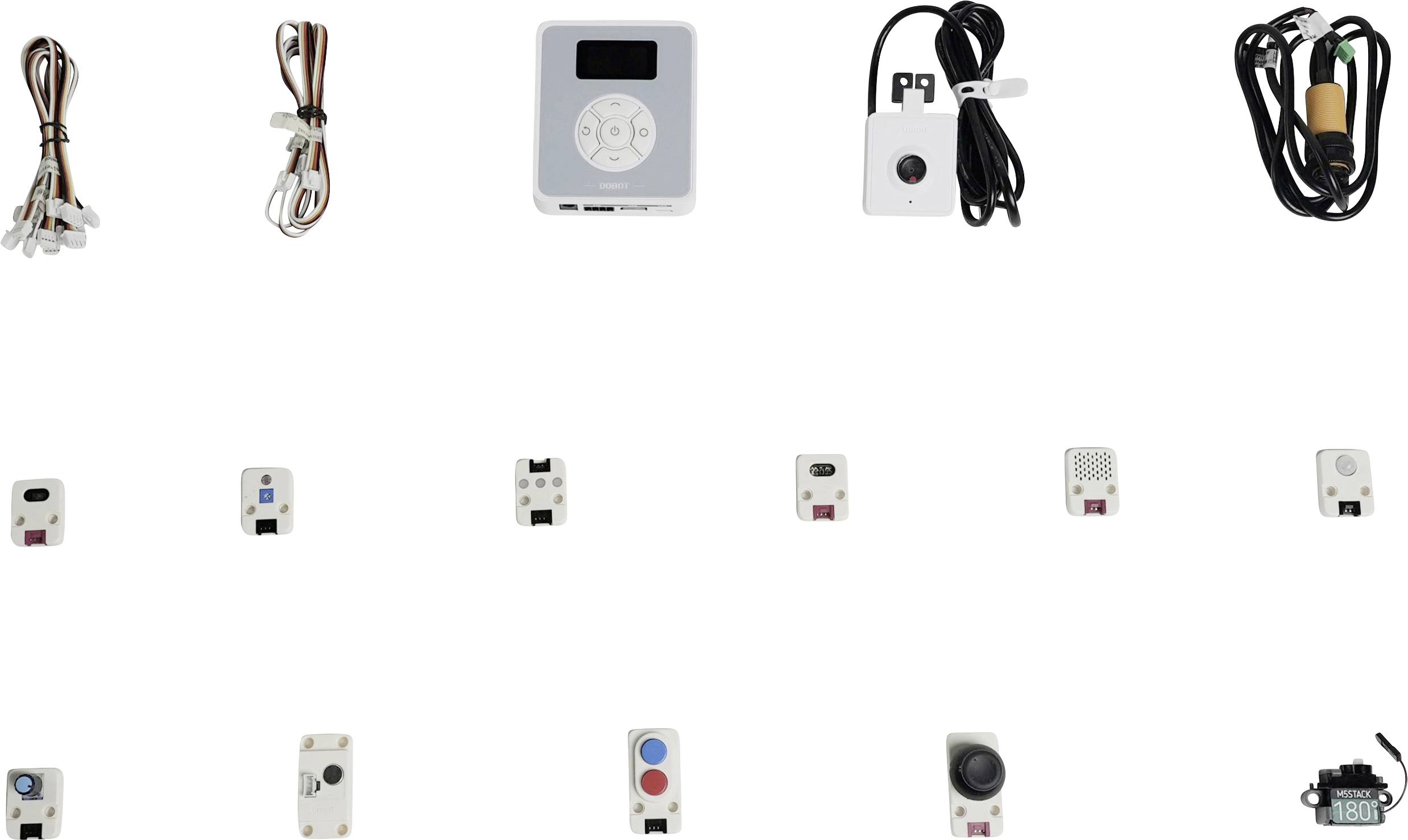

Raznovrstne elektronske komponente, razporejene v vrstah, vključno s kabli, senzorji, krmilno enoto in priključki, ki se uporabljajo za robotske ali elektronske projekte.

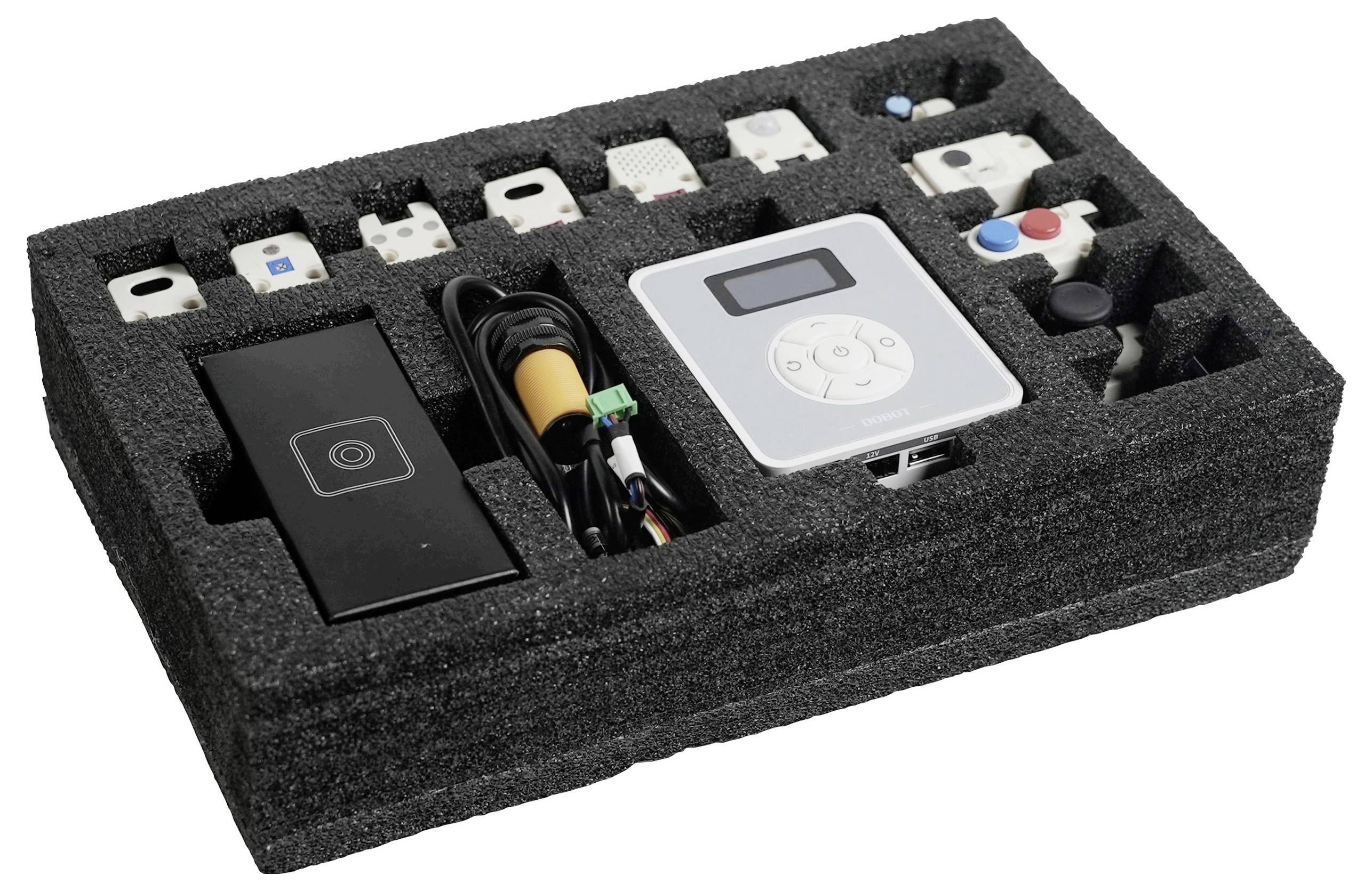

Penjasta blazinica drži elektronske komponente, vključno z upravljalno ploščo, žičnimi povezavami in priključki, lepo urejene za pakiranje ali sestavljanje.

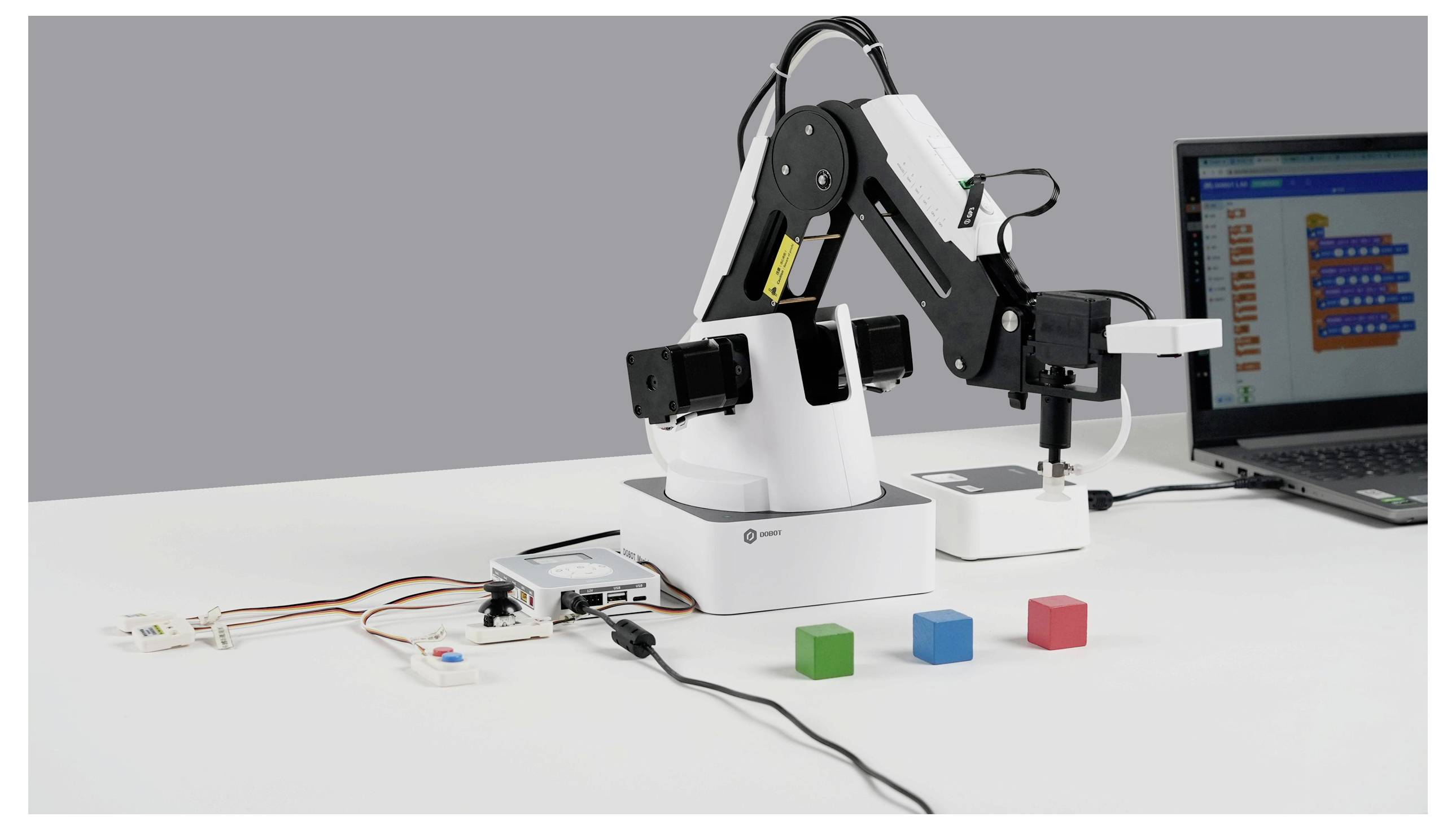

Robotska roka na mizi komunicira z barvnimi kockami poleg prenosnika, ki poganja programsko opremo, kar ponazarja učenje robotike.
1/3
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,5.11.
5 kos - zaloga Nemčija
Število
Skupaj (339,00 € / Kos)
359,00 €
-6 %
339,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo 5 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • - Krmilna palica
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Izhodna vrednost X/Y 10–250
  • Izhodna vrednost Z 0 (sproščeno); 1 (pritisnjeno)
  • Napetost 5 V
  • Tok 50 mA
  • - Dvojni gumb
  • Komunikacijski način IO
  • Ožičenje Univerzalni kabel senzorja
  • Napetost 5 V
  • Izhodna vrednost gumba 0 (sproščen); 1 (pritisnjen)
  • Tok 50 mA
  • - PIR senzor
  • Komunikacijski Vhod
  • Ožičenje Univerzalni kabel senzorja
  • Doseg zaznavanja 150 cm
  • Čas zakasnitve 2 s
  • Indukcijsko kuhališče< 100°
  • Statični tok< 60 µA
  • Delovna temperatura od -20 do 80 °C
  • Napetost 5 V
  • Tok 50 mA
  • - Senzor gest
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Podprte geste gor, dol, desno, levo, naprej, nazaj, v smeri urinega kazalca, v nasprotni smeri urinega kazalca
  • Učinkovito območje zaznavanja 5–15 cm
  • Napetost 5 V
  • Tok 50 mA
  • - Fotoelektrični senzor
  • Komunikacijski način IO
  • Ožičenje Univerzalni kabel senzorja
  • Območje vrednosti 0 (brez zaščite); 1 (z zaščito)
  • Standardno okolje zaznavanja: sončna svetloba pod 10000 LX, žarnica z žarilno nitko pod 3000 LX
  • Predmet, ki ga je treba zaznati Prozoren ali neprozoren predmet
  • Delovna temperatura od -25 do 55 °C
  • Reakcijski čas< 2 ms
  • - Senzor hrupa
  • Komunikacijski način ADC
  • Ožičenje Univerzalni kabel senzorja
  • Območje vrednosti od 0 do 1023
  • Občutljivost (48 dB do 52 dB) pri 1 kHz
  • Impedanca mikrofona 2,2 kOhm
  • Frekvenca mikrofona 16 do 20 kHz
  • Razmerje signal/šum: 54 dB
  • - Senzor vlažnosti
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Temperaturno območje 0 do 60 °C/±1 °C
  • Območje vlažnosti 10 do 90 % relativne vlažnosti ±5 % relativne vlažnosti
  • Napetost 5 V
  • Tok 50 mA
  • - Barvni senzor
  • Komunikacijski način I2C
  • Kabel za ožičenje Univerzalni kabel za senzor
  • Rezultat prepoznavanja barv 0 (brez barve); 1 (rdeča); 2 (zelena); 3 (modra); 4 (rumena); 5 (črna); 6 (bela)
  • RGB barvna vrednost 0–200 (višja vrednost pomeni temnejšo barvo)
  • Napetost 5 V
  • Tok 50 mA
  • - LED-modul
  • Monobus komunikacijski način
  • Ožičenje Univerzalni kabel senzorja
  • Razpon RGB 0 ~ 100%
  • Napetost 5 V
  • - Svetlobni senzor
  • Komunikacijski način I2C
  • Kabel za ožičenje Univerzalni kabel za senzor
  • Rezultat prepoznavanja barv 0 (brez barve); 1 (rdeča); 2 (zelena); 3 (modra); 4 (rumena); 5 (črna); 6 (bela)
  • Vrednost barve RGB 0–200 (višja vrednost predstavlja temnejšo barvo)
  • Napetost 5 V
  • Tok 50 mA
  • - Rotacijski potenciometer
  • Izhodna napetost 0 ~ 2500 mV
  • Komunikacijski način ADC
  • Ožičenje Univerzalni kabel senzorja
  • Vrnjena vrednost za svetlost 0 ~ 407 (ekstremna nihanja so normalna)
  • Napetost 5 V
  • Tok 50 mA
  • - Mikro servo
  • Način komunikacije PWM
  • Ožičenje Univerzalni kabel senzorja
  • Hitrost servomotorja 0,1 mp/60°/4,8 V; 0,09 mp/60°/6,0 V
  • Navor 1,6 kg*cm/4,8 V; 1,8 kg*cm/6,0 V
  • PWM frekvenca 50 Hz/0,5~2,5 mS
  • Napetost 4,8 V – 6,0 V
  • Tok brez obremenitve 60 mA
  • - Kamera z umetno inteligenco
  • Velikost 50 mm x 44 mm x 25 mm
  • CMOS 1/4 palca
  • Število slikovnih pik 1 M
  • Oblika slike YUV/MJPG
  • Oblika podatkov 240*320 // 640*480 // 1280*720
  • Največja hitrost obdelave slike 1280 * 720 pri 30 sličicah na sekundo
  • Nastavitve kamere, nasičenost, kontrast, ostrina
  • Samodejno nastavitev beline
  • Samodejna osvetlitev
  • Delovna temperatura 0 ~ 50 °C
  • Napetost 5 V
  • Vmesnik USB2.0
  • Zvočni vhod Vgrajen mikrofon
  • Kot delovanja kamere 0 ~ 135° Funkcije Prepoznavanje obrazov, prepoznavanje slik, prepoznavanje besedila OCR, prepoznavanje glasu itd.
  • - Čarobna škatla
  • MCU ARM 32-bitni Cortex-M4
  • Komunikacija: USB virtualni serijski vhod/serijski vhod/Bluetooth
  • Glavna frekvenca 168 MHz
  • Programski jezik MicroPython
  • Napetost 100 V – 240 V AC, 50/60 Hz
  • Programska oprema DobotStudio/DobotLab
  • Vhodna napetost 12 V == 5 A enosmernega toka
  • Teža: 98 g
  • Delovna temperatura -5 °C do 45 °C
  • Velikost 95 mm x 80 mm x 21,5 mm
  • Največja moč 60 W
Vrsta izdelka

razširitveni modul

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E razširitveni modul

Opis

Komplet senzorjev tekočega traku DOBOT je popoln dodatek k robotskim rokam DOBOT Magician in Magician Lite. Razvit je bil za praktično simulacijo načel industrijske avtomatizacije. Ta komplet omogoča preprosto in učinkovito izdelavo mini proizvodne linije ter zagotavlja idealno platformo za učenje sodelovanja robotov in senzorjev.

Glavne značilnosti:
Vsestranski senzorji: Z vključenim barvnim senzorjem in fotoelektričnim stikalom je mogoče predmete zaznati in razvrstiti po barvi ali prisotnosti. To omogoča izvedbo kompleksnih nalog razvrščanja in dodeljevanja.

Gladka integracija: Tekoči trak je mogoče brezhibno povezati z Dobotovimi robotskimi rokami. Nastavljiva hitrost in natančno območje zaznavanja senzorjev zagotavljata zanesljivo delovanje, ki ustreza zahtevam resničnih tovarniških okolij.

Praktično učenje: Komplet je idealen za uporabo v izobraževanju in inženirstvu. Z vključenimi barvnimi lesenimi kockami lahko uporabniki neposredno razumejo in programirajo procese avtomatizirane proizvodnje.

Komplet senzorjev za transportni trak DOBOT je zato nepogrešljivo orodje za vse, ki jih zanima robotika, avtomatizacijska tehnologija in industrijski procesi.

Besedilo je strojno prevedeno.

Izvedba

  • Joystick
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Izhodna vrednost X/Y 10–250
  • Izhodna vrednost Z 0 (sproščeno); 1 (pritisnjeno)
  • Napetost 5 V
  • Tok 50 mA
  • Dvojni gumb
  • Komunikacijski način IO
  • Ožičenje Univerzalni kabel senzorja
  • Napetost 5 V
  • Izhodna vrednost gumba 0 (sproščen); 1 (pritisnjen)
  • Tok 50 mA
  • Senzor gibanja PIR:
  • Komunikacijski način IO
  • Ožičenje Univerzalni kabel senzorja
  • Razdalja zaznavanja 150 cm
  • Čas zakasnitve 2 s
  • Območje zaznavanja 100°
  • Mirovalni tok 60 µA
  • Delovna temperatura -20 ~ 80 °C
  • Napetost 5 V
  • Tok 50 mA
  • Senzor gest
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Podprte geste gor, dol, desno, levo, naprej, nazaj, v smeri urinega kazalca, v nasprotni smeri urinega kazalca
  • Učinkovita razdalja zaznavanja 5 - 15 cm
  • Napetost 5 V
  • Tok 50 mA
  • svetlobna pregrada
  • Komunikacijski način IO
  • Ožičenje Univerzalni kabel senzorja
  • Območje vrednosti 0 (brez zaščite); 1 (z zaščito)
  • Standardno okolje zaznavanja: sončna svetloba manj kot 10000 LX, žarnica z žarilno nitko manj kot 3000 LX
  • Predmet, ki ga je treba zaznati, prozoren ali neprozoren predmet
  • Delovna temperatura -25 ~ 55 °C
  • Reakcijski čas 2 ms
  • Senzor zvoka
  • Komunikacijski način ADC
  • Ožičenje Univerzalni kabel senzorja
  • Območje vrednosti 0 ~ 1023
  • Občutljivost (48 dB ~ 52 dB) pri 1 kHz
  • Impedanca mikrofona 2,2 kOhm
  • Frekvenca mikrofona 16 ~ 20 kHz
  • Razmerje signal/šum S/N 54 dB
  • Senzor vlažnosti
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Temperaturno območje 0 ~ 60 °C/±1 °C
  • Območje vlažnosti 10 ~ 90 % relativne vlažnosti ±5 % relativne vlažnosti
  • Napetost 5 V
  • Tok 50 mA
  • Barvni senzor
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Rezultat prepoznavanja barv 0 (brez barve); 1 (rdeča); 2 (zelena); 3 (modra); 4 (rumena); 5 (črna); 6 (bela)
  • Vrednost barve RGB 0–200 (večja vrednost pomeni temnejšo barvo)
  • Napetost 5 V
  • Tok 50 mA
  • LED modul
  • Monobus komunikacijski način
  • Ožičenje Univerzalni kabel senzorja
  • Razpon RGB 0 ~ 100%
  • Napetost 5 V
  • Svetlobni senzor
  • Komunikacijski način I2C
  • Ožičenje Univerzalni kabel senzorja
  • Rezultat prepoznavanja barv 0 (brez barve); 1 (rdeča); 2 (zelena); 3 (modra); 4 (rumena); 5 (črna); 6 (bela)
  • Vrednost barve RGB 0–200 (večja vrednost pomeni temnejšo barvo)
  • Napetost 5 V
  • Tok 50 mA
  • Vrtljivi potenciometer
  • Izhodna napetost 0 ~ 2500 mV
  • Komunikacijski način ADC
  • Ožičenje Univerzalni kabel senzorja
  • Vrednost svetlosti 0 ~ 407 (ekstremna nihanja so normalna)
  • Napetost 5 V
  • Tok 50 mA
  • Mikro servo
  • Komunikacijski način PWM
  • Ožičenje Univerzalni kabel senzorja
  • Hitrost servomotorja 0,1 s/60°/4,8 V; 0,09 s/60°/6,0 V
  • Navor 1,6 kg cm/4,8 V; 1,8 kg cm/6,0 V
  • PWM frekvenca 50 Hz/0,5~2,5 mS
  • Napetost 4,8 V - 6,0 V
  • Tok brez obremenitve 60 mA
  • Kamera z umetno inteligenco
  • Velikost 50 mm x 44 mm x 25 mm
  • CMOS 1/4 palca
  • Število slikovnih pik 1 M
  • Oblika slike YUV/MJPG
  • Oblika podatkov 240320 // 640480 // 1280720
  • Največja hitrost obdelave slik 1280 x 720 pri 30 sličicah na sekundo
  • Nastavitve kamere, nasičenost, kontrast, ostrina
  • Samodejno nastavitev beline
  • Samodejna osvetlitev
  • Delovna temperatura 0 ~ 50 °C
  • Napetost 5 V
  • Vmesnik USB2.0
  • Zvočni vhod Vgrajen mikrofon
  • Kot delovanja kamere 0 ~ 135°
  • Zmogljivosti: prepoznavanje obrazov, prepoznavanje slik, prepoznavanje besedila OCR, prepoznavanje govora itd.
  • Čarobna škatla
  • MCU ARM 32-bitni Cortex-M4
  • Komunikacija: virtualna serijska vrata USB/serijska vrata/Bluetooth
  • Glavna frekvenca 168 MHz
  • Programski jezik MicroPython
  • Napetost 100 V - 240 V AC, 50/60 Hz
  • Programska oprema DobotStudio/DobotLab
  • Vhodna napetost 12 V == 5 A enosmernega toka
  • Teža: 98 g
  • Delovna temperatura -5 °C ~ 45 °C
  • Velikost 95 mm x 80 mm x 21,5 mm
  • Največja moč 60 W

Obseg dostave

  • Senzor gest
  • Svetlobni senzor
  • LED modul
  • Barvni senzor
  • Senzor vlažnosti
  • Senzor gibanja PIR:
  • Potenciometer z vrtljivim gumbom
  • Senzor zvoka
  • dvojni gumb
  • Joystick
  • Mikro servo
  • Čarobna škatla
  • Fotoelektrično stikalo (z nosilcem)
  • Komplet za kamero z umetno inteligenco
  • 6x senzorski kabli
  • 2x podaljševalni kabli senzorjev
  • USB-kabel
  • 4-pinski napajalni kabel
  • 10-pinski komunikacijski kabel
