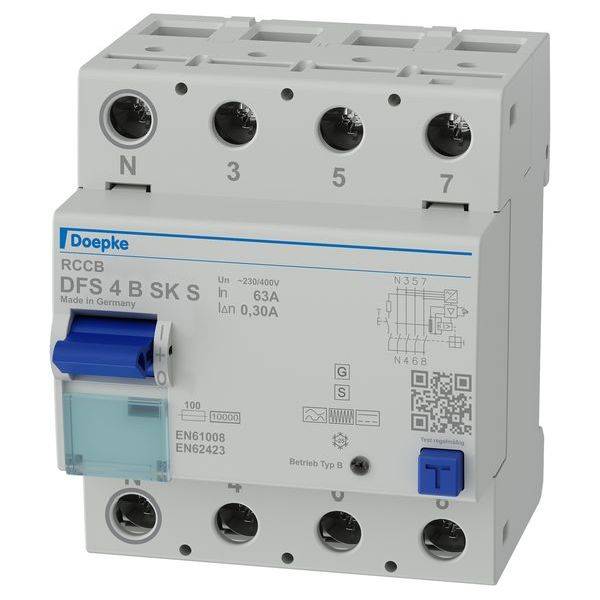

Doepke 09146999 FID stikalo senzitivni FI za vse vrste toka B

Odklopniki na diferenčni tok (RCCB) izklopijo napajanje, ko se pojavijo nevarno visoki diferenčni tokovi. Na ta način zaščitite ljudi, živali in sisteme. DFS 4 so dvo- ali štiripolna zaščitna stikala na diferenčni tok za eno- ali trifazna omrežja. V standardni izvedbi so kompaktne naprave široke štiri module. Na voljo so s številnimi različnimi vrstami diferenčnega toka in izvedbami z nazivnimi tokovi do 125 A. Velike dvonadstropne sponke lahko sprejmejo tudi velike preseke prevodnikov. Sproženi položaj stikala večfunkcijskega stikala olajša odpravljanje težav. Brezplačna programska oprema za nalepke pomaga pri označevanju. Stikala tipa B so občutljiva na AC/DC pri frekvencah od 0 Hz (gladki enosmerni diferenčni tokovi) do 150 kHz. So bolj odporni na udarne tokove in nevihte. Odklopniki na diferenčni tok serije SK zagotavljajo diferenčno zaščito in visoko razpoložljivost sistema. Zanje je značilna nižja odzivna občutljivost pri višjih frekvencah. Karakteristična krivulja SK je optimizirana za sisteme, v katerih požarna zaščita ni potrebna. Selektivna zaščitna stikala na diferenčni tok se uporabljajo v sistemih z zamaknjenimi porazdelitvami. V primeru okvare se sproži samo stikalo, v sistemskem delu katerega je prisoten tok napake. Selektivni RCCB nudi zaščito pred požarom in okvarami (v primeru posrednega dotika), ne pa tudi dodatne zaščite (neposredni dotik, osebna zaščita). Naprave standardne izvedbe so namenjene nadzoru tokokrogov z nazivno napetostjo 230, 400 V, V in nazivno frekvenco 50 Hz. Lastnosti: selektiven za vse trenutne RCCB; za sisteme z visokimi tokovi uhajanja v frekvenčnem območju> 1kHz; visoka neobčutljivost na prehodne uhajanje in napakne tokove zaradi visoke odpornosti na udarni tok; visoka odpornost na obratovalno uhajanje in preostale tokove pri frekvencah od 1 kHz; Vsetokovno občutljiv za diferenčne tokove s frekvencami in mešanimi frekvencami od 0 Hz (gladek enosmerni tok) do 150 kHz; Od omrežne napetosti neodvisen sprožilec za diferenčne tokove tipa A; napetostno odvisno odkrivanje gladkih enosmernih diferenčnih tokov in izmeničnih diferenčnih tokov s frekvencami, ki niso 50/60 Hz; popolna funkcionalnost z omrežnimi napetostmi od najmanj 50 V AC na poljubnih dveh aktivnih vodnikih; majhna velikost za vse nazivne tokove; visoka trdnost kratkega stika; dvostranske dvonadstropne sponke za velike prereze vodnikov in tirne povezave; indikator preklopnega položaja; Okno za ogled nalepk; Večfunkcijski stikalni gumb s tremi položaji: "on", "off", "triggered"; Priključek C1 položaj nevtralnega vodnika na levi; Vrsta montaže: hitra pritrditev na montažno letev; Kateri koli položaj namestitve; Krma po možnosti od zgoraj; Področja uporabe: Glavne distribucije v obsežnih napajalnikih s sistemi TN-S, TT in TN-CS, v katerih podrazdelitvah se uporablja ali se lahko priključi oprema močnostne elektronike, kot so: Na primer frekvenčni pretvorniki, stikalni napajalniki, visokofrekvenčni pretvorniki, UPS in fotovoltaični sistemi. V večini primerov selektivni odklopniki na diferenčni tok ščitijo kable od glavne distribucije do poddistribucij; sistemi z razporejeno distribucijo; Opombe: primeren za uporabo v omrežjih AC 50 Hz; RCCB za druge frekvence na zahtevo; Ni za uporabo v omrežjih DC ali na izhodni strani krmiljene električne opreme, kot so: B. frekvenčni pretvorniki; Za zagotovitev selektivnosti RCCB. Nazivni diferenčni tok selektivnega RCCB mora biti izbran vsaj za eno stopnjo višji od tistega za trenutno stikalo v smeri toka.

Besedilo je strojno prevedeno.
