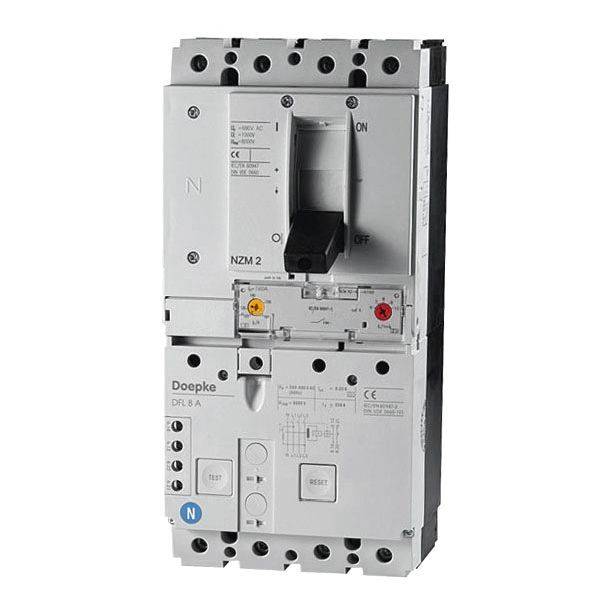

Doepke 09164781 FID stikalo A 0.03 A

Odklopniki z zaščito na diferenčni tok (CBR) preklapljajo visoke tokove, ščitijo opremo, kable in vode pred prevelikim tokom ter ljudi pred električnim udarom. DFL 8 so kompaktne naprave z integriranimi pomožnimi stikali in priključnimi sponkami za velike preseke kablov. Stikala tipa A so občutljiva na impulz in izmenični tok. Ta funkcija je neodvisna od omrežne napetosti. Stikala te izvedbe imajo za osebno zaščito fiksni nazivni diferenčni tok 30 mA. Zagotavljajo torej zaščito pred napakami in požarom ter dodatno zaščito (osebna zaščita, zaščita pri neposrednem dotiku). Standardna izvedba naprav je namenjena nadzoru tokokrogov z nazivno napetostjo 400 V/690 V in nazivno frekvenco 50 Hz. Lastnosti: fiksni nazivni diferenčni tok 0,03 A; Nazivni tokovi od 100 A do 250 A; štiripolni; Nazivna napetost 400 / 690 V AC; Zaznavanje diferenčnega toka za izmenične in pulzirajoče enosmerne diferenčne tokove; Funkcionalno območje sprožitve diferenčnega toka 0 - 690 V; Funkcionalno območje naprave za diferenčni tok 280 - 690 V; Sprožitev neodvisna od omrežne in pomožne napetosti v primeru prevelikega toka in diferenčnega toka; visoka prekinitvena zmogljivost kratkega stika; Priključne sponke do 185 mm2; visoka upornost udarnega toka, tj. majhna nagnjenost k lažnim sprožitvam zaradi prehodnih okvarnih tokov; Nastavljive mejne vrednosti za takojšnje in zakasnjeno prenapetostno proženje; Integrirano pomožno stikalo; Vrsta montaže: montaža na montažno ploščo; Kateri koli položaj namestitve; Smer podajanja poljubna; Področja uporabe: Napajalniki v funkcionalnih zgradbah in industrijskih obratih z omrežji TN-S, TT in TN-CS z visoko močjo kratkega stika; V omrežjih IT je mogoče zagotoviti sprožitev diferenčnega toka CBR za izklop v primeru druge napake na zemlji; Uporaba za zaščito pred diferenčnim tokom v omrežjih TN-C je izključena; Opombe: V sistemih, katerih elektronska oprema lahko povzroči gladke enosmerne diferenčne tokove ali diferenčne tokove s frekvencami, ki niso 50 Hz. Celovita zaščita ni zagotovljena s CBR tipa A. Za takšne aplikacije priporočamo naš AC-sensitive CBR tip B.

Besedilo je strojno prevedeno.
