Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časovni rele enofunkcijski zakasnjen delovni vklop in takojšnje preklapljanje
Brand: Dold
SKU: 2359215
Availability: BackOrder

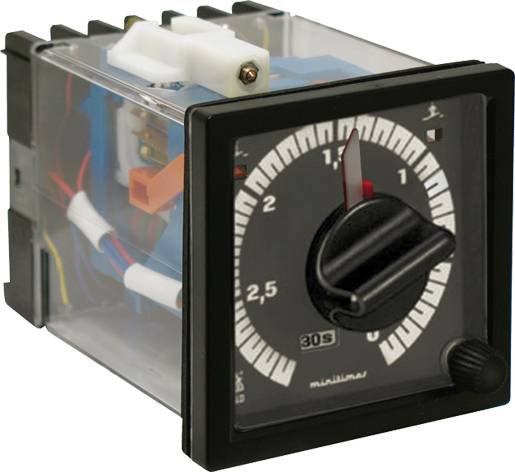

Analogni časovnik v prosojnem ohišju z vrtljivim gumbom in številčnico. Prikazuje časovni interval v sekundah od 0 do 30.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

časovni rele

Izvedba

enofunkcijski

Funkcije

zakasnjen delovni vklop in takojšnje preklapljanje

Delovna napetost

230 V

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,8.12.

Število

kos - zaloga Nemčija

Skupaj (339,00 € / Kos)

339,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Konfiguracija kontakta: 1 NC stik zakasnjen
1 trenutek prekinitve stika
1 NO stika zamuja
1 NI stika brez odlašanja
Preklopna zmogljivost: v skladu z AC 15: 3 A / AC 230 V IEC / EN 60947-5-1
Dovoljena frekvenca vklopa: 3000 preklopnih ciklov / h
Odzivni čas stikov:<35 ms
Rezervni čas:<60 ms
Sprednja površina: 72 x 72 mm
Teža 320 g
Ohišje: termoplastično z obnašanjem V0 v skladu z UL 94

Vrsta embalaže: Piece

Vrsta izdelka: časovni rele

Vrsta: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Izvedba: enofunkcijski

Priključek: vijačna sponka

Funkcije: zakasnjen delovni vklop in takojšnje preklapljanje

Delovna napetost: 230 V

Kontakt: 2 odpiralo
2 zapiralo

Material kontakta: AgNi

Preklopna napetost (maks.): 230 V/AC

Preklopni tok maks.: 4 A

Maks. preklopna moč: 690 VA

Časovni razpon (min.): 0.15 s

Časovni okvir (maks.): 30 h

Časovno obdobje: 30 h

Min. temperatura: -20 °C

Maks. temperatura: +55 °C

: IP20
IP40

Električna življenjska doba: V skladu z AC 15 pri 3 A, AC 230 V: 1 x 10⁵Preklopni cikel IEC / EN 60947-5-1
V skladu z AC 15 pri 1 A, AC 230 V: 5 x 10⁵Preklopni cikel IEC / EN 60947-5-1

Mehanska življenjska doba: >30 x 10⁶Preklopni cikli oz
>15000 h

Širina: 72 mm

Višina: 72 mm

Globina: 128 mm

Mere: (Š x V x G) 72 x 72 x 128 mm

Vsebina: 1 kos

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časovni rele enofunkcijski zakasnjen delovni vklop in takojšnje preklapljanje

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časovni rele enofunkcijski zakasnjen delovni vklop in takojšnje preklapljanje

Opis

Hiter začetek:
Za kratke čase je priporočljiv hiter zagon, da povečate natančnost ponovitve. Za to je potrebna različica AA 7616.32. Priključki A1 - A2 ostanejo vedno pri nazivni napetosti (sinhroni motor deluje neprekinjeno). Ko se nominalna napetost ločeno vklopi na sponkah B1 - B2 za magnet sklopke, se začne čas.
Preklop frekvence:
Frekvenco 50/60 Hz vklopite na zadnji strani naprave s premikanjem kljuke z izvijačem. Časovni releji AA 7616 .__ / 100, EC 7616 .__ / 100, EF 7616 .__ / 100,
EH 7616 .__ / 100 ob zamiku, nehlapno. Ko je sklopka pod napetostjo, se zaklene s ključavnico, tako da se v primeru izpada električne energije prihrani čas, ki je že potekel, v aktivnem položaju pa ostanejo tudi zapozneli kontakti. Po poteku nastavljenega časa se sprosti zaklepanje in aktivirajo zapozneli kontakti. Če se nastavljeni čas po prekinitvi časovnega zaporedja začne znova, je treba nastavitev časa obrniti na 0, kolikor gre v izklopljenem stanju in nato nazaj na predhodno nastavljeno časovno vrednost.

· V skladu z IEC / EN 61 812-1
· Zamuda do 60 ur
· 6 preklopnih časovnih razponov, nastavljiv na sprednji strani
· Ponovljivost ≤ ± 0,5% (≤ ± 1% v območju 3 in 6 s)
· Prikaz časa
· Indikator položaja stikala (razen za EH 7616)
· S takojšnjim stikom
· EF 7616: zaščita pred curkom na sprednji strani, IP 65
· Širina 72 mm
