Name: Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais rele Nazivna napetost: 240 V/AC Preklopni tok maks.: 10 A 1 z
Brand: Dold
SKU: 2359196
Availability: BackOrder

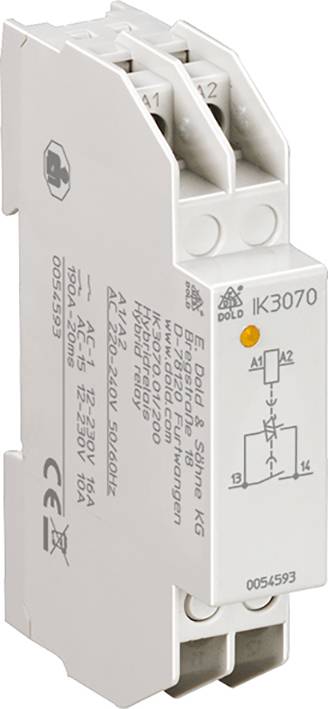

Bela električna relejska naprava s tehničnimi podrobnostmi in električno shemo na svoji površini.

Slika je simbolična

Vrsta izdelka

rele

Kontakt

1 zapiralo

Nazivna napetost

240 V/AC

Preklopni tok maks.

10 A

Vrsta

IK3070.01/200 AC50/60Hz 220-240V

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,8.12.

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Dold IK3070.01/200 AC50/60Hz 220-240V rele Nazivna napetost: 240 V/AC Preklopni tok maks.: 10 A 1 zapiralo 1 kos

Za obremenitve z zelo visokimi vklopnimi tokovi
Zanesljivo preklapljanje varčnih in LED svetilk
Dolga življenjska doba zaradi hibridne tehnologije

Tehnične specifikacije

Toplotni tok Ith: 16 A (tudi pri 60 ° C temperature okolice)
Izguba moči pri 16 A: 3 W.
Preklopna zmogljivost v skladu z AC 15, 10 A induktivno
Vklop: 100 A, cos phi 0,3
Izklop: 10 A, cos phi 0,3
Obremenitev s fluorescenčno sijalko z
Elektronska predstikalna naprava (EVG): 60 x 58 W enovrstna, z izravnavo 10 µF 30 x 58 W dvovrstna, z izravnavo 22 µF
Vzporedna kompenzacija: enojna vrstica 48 x 58 W s kompenzacijo 7 µF
Preklopni tok: 190 A 20 ms
Polprevodniška varovalka: 180 A2 s 10 ms (zaščita triaka)
Varistorska napetost: AC 275 V

Vrsta izdelka: rele

Vrsta: IK3070.01/200 AC50/60Hz 220-240V

Odzivna napetost (min.): 220 V/AC

Delovna napetost (maks.): 240 V/AC

Kontakt: 1 zapiralo

Nazivna napetost: 240 V/AC

Preklopni tok maks.: 10 A

Električna življenjska doba: do AC 15 pri 10 A, AC 230 V: ≥ 106 preklopnih ciklov

Mehanska življenjska doba: ≥ 30 x 106 preklopnih ciklov

Značilnosti: nizka raven hrupa

: IP20
IP40

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dolžina: 90 mm

Širina: 17.5 mm

Višina: 58 mm

Mere: (D x Š x V) 90 x 17.5 x 58 mm

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais rele Nazivna napetost: 240 V/AC Preklopni tok maks.: 10 A 1 z

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Hybridleistungrelais rele Nazivna napetost: 240 V/AC Preklopni tok maks.: 10 A 1 z

Opis

Hibridni napajalni rele je primeren za preklapljanje visoko induktivnih ali kapacitivnih obremenitev, npr. B. Varčne energije in LED svetilke. Področja uporabe so na področju ogrevanja, klimatizacije, prezračevanja in razsvetljave.
Hibridni preklopni rele ima izhodni rele z vzporedno povezanim triakom. V trenutku preklopa triak prevzame tovor. Neprekinjen tok pa nosi relejni kontakt zaradi večjega odvajanja moči triaka.
Ker se triak izključi šele, ko faza preide nič, je naprava primerna samo za preklapljanje izmeničnih obremenitev.

· V skladu z IEC / EN 60 947-4-3
· Nazivni obratovalni tok 20 A
· Dolga električna življenjska doba>10.6Preklop na AC 15
· 10 Induktivno
· Tiho preklapljanje
· Za preklapljanje ohmičnih, induktivnih in kapacitivnih obremenitev
· preklapljanje ničelne napetosti
· 1 vklopni kontakt
· Širina 17,5 mm

Besedilo je strojno prevedeno.
