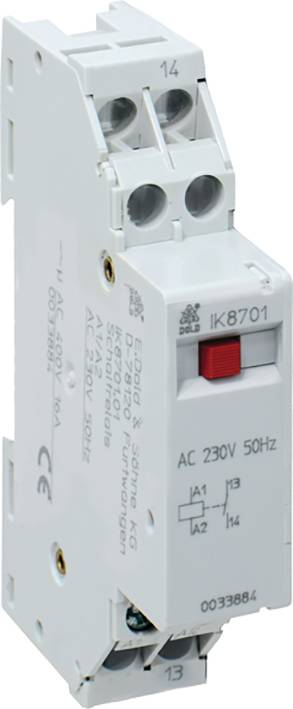

Dold IK8701.11 AC50Hz 230V priključni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 16 A 1 menjalo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
priključni modul
Kontakt
1 menjalo
Nazivna napetost
230 V/AC
Preklopni tok maks.
16 A
Vrsta
IK8701.11 AC50Hz 230V
Podatkovni list izdelka (PDF)
Število
Skupaj (67,99 € / Kos)
67,99 €
z DDV
Poudarki in podrobnosti
Dold IK8701.11 AC50Hz 230V priključni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 16 A 1 menjalo 1 kos
- Za preklapljanje obremenitev svetilke
- Vhodni sklopni rele, npr. za krmiljenje PLC-ja
- Izhodni spojni rele, npr. za bremena, ki jih krmili PLC
- V skladu z EN 60947-5-1
- Gumb za ročno preglasitev kontaktov
- indikator položaja stikala
- Visok toplotni tok Ith
- 17,5 ali 35 ali 52,5 mm celotne širine
Tehnične specifikacije
- Priključek vodnika: 2 x 2,5 mm² trdna ali 2 x 1,5 mm² viteča žica z tulcem ali 2 x 1 mm² vitena žica z tulcem
- Pritrditev vodnika: ravne sponke s samo dvigom
- Pritezni moment: 0,8 Nm
- Hitro pritrjevanje: tirnica
- Vrsta izdelka
priključni modul
- Vrsta
IK8701.11 AC50Hz 230V
- Priključek
vijačna sponka
- Barva
bela
- Čas odziva
30 ms
- Čas padanja
30 ms
- Kontakt
1 menjalo
- Nazivna napetost
230 V/AC
- Preklopni tok maks.
16 A
- Maks. preklopna moč
1200 W
- Električna življenjska doba
Z uporovno obremenitvijo AC 230 V: 6 A 150 x 104Preklopni cikli
10 A 75 x 104 Preklopni cikli
16 A 12 x 104 Preklopni cikli
- Mehanska življenjska doba
> 10 x 106Preklopni cikli
- Maks. temperatura
+45 °C
- Min. temperatura
-20 °C
- Dolžina
89 mm
- Širina
17.5 mm
- Višina
58 mm
- Mere
(D x Š x V) 89 x 17.5 x 58 mm
- Vsebina
1 kos
- Teža
100 g
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2359217 Dold IK8701.11 AC50Hz 230V priključni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 16 A 1 menjalo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2359217 Dold IK8701.11 AC50Hz 230V priključni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 16 A 1 menjalo 1 kos
Opis
Stiki se preko bata aktivirajo s tečajno armaturo. Ko vzbujalna napetost pade, vzmet vrne armaturo, ki je priključena na bat, v njegov počitek. Tudi stiki lahko
lahko ročno upravljate s pomočjo gumba na sprednji strani. Ta gumb služi tudi za prikaz položaja stikala. Stiki se ob pritisku na gumb zaprejo. Ko je tok odstranjen, se rdeči zapre
Gumb poravnajte s sprednjim robom.
· Za preklop obremenitve žarnice
· Rele vhodne sklopke, na primer za krmiljenje PLC
· Rele izhodne sklopke, npr. Za PLC-nadzorovane obremenitve
· V skladu z EN 60947-5-1
· Gumb za ročno aktiviranje kontaktov
· Indikator položaja stikala
· Visok toplotni tok Ith
· 17,5 ali 35 ali 52,5 mm celotne širine
Besedilo je strojno prevedeno.
