Name: Dold IK8701.12 DC24V priključni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 16 A 2 menjalo Piece 1 kos
Brand: Dold
SKU: 2359220
Availability: BackOrder

Električni stikalni element z napisom 'AC 230V 50Hz', tehnične specifikacije in priključni detajli. Sprednji pogled prikazuje dva priključna sponki.

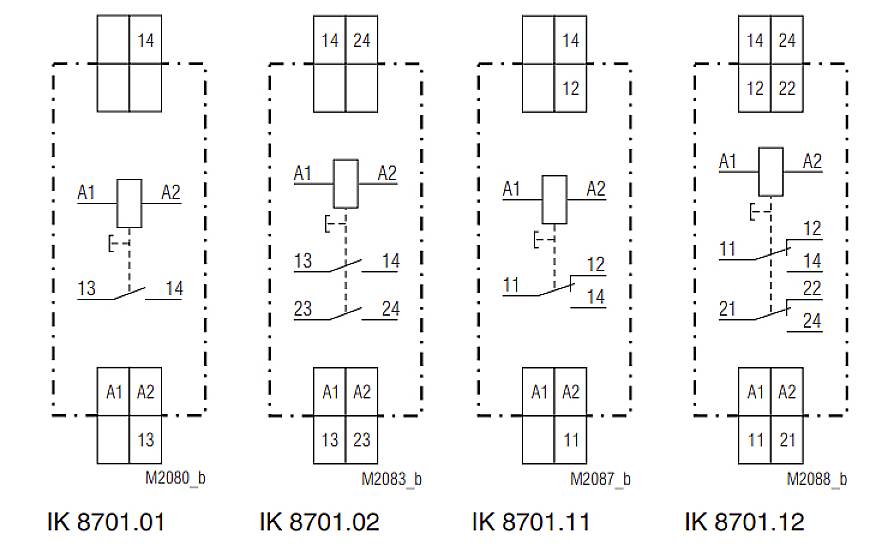

'Električni načrt s štirimi različnimi relimoduli, označenimi kot IK 8701.01, IK 8701.02, IK 8701.11 in IK 8701.12. Vsak modul prikazuje različne kontakte in priključke tuljav.'

1/2

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

priključni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopni tok maks.

16 A

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,8.12.

Število

kos - zaloga Nemčija

Skupaj (69,99 € / Kos)

69,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Dold IK8701.12 DC24V priključni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 16 A 2 menjalo Piece 1 kos

Za preklapljanje obremenitev svetilke
Vhodni sklopni rele, npr. za krmiljenje PLC-ja
Izhodni spojni rele, npr. za bremena, ki jih krmili PLC
V skladu z EN 60947-5-1
Gumb za ročno preglasitev kontaktov
indikator položaja stikala
Visok toplotni tok Ith
17,5 ali 35 ali 52,5 mm celotne širine

Tehnične specifikacije

Priključek vodnika: 2 x 2,5 mm² trdna ali 2 x 1,5 mm² viteča žica z tulcem ali 2 x 1 mm² vitena žica z tulcem
Pritrditev vodnika: ravne sponke s samo dvigom
Pritezni moment: 0,8 Nm
Hitro pritrjevanje: tirnica

Vrsta embalaže: Piece

Vrsta izdelka: priključni modul

Vrsta: IK8701.12 DC24V

Priključek: vijačna sponka

Barva: bela

Delovna napetost (maks.): 24 V/DC

Čas odziva: 30 ms

Čas padanja: 30 ms

Kontakt: 2 menjalo

Nazivna napetost: 24 V/DC

Preklopni tok maks.: 16 A

Maks. preklopna moč: 1200 W

Električna življenjska doba: Z uporovno obremenitvijo AC 230 V: 6 A 150 x 10⁴Preklopni cikli
10 A 75 x 10⁴Preklopni cikli
16 A 12 x 10⁴Preklopni cikli

Mehanska življenjska doba: > 10 x 10⁶Preklopni cikli

Značilnosti: s testno tipko

Maks. temperatura: +45 °C

Min. temperatura: -20 °C

Dolžina: 89 mm

Širina: 17.5 mm

Višina: 58 mm

Mere: (D x Š x V) 89 x 17.5 x 58 mm

Vsebina: 1 kos

Teža: 100 g

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2359220 Dold IK8701.12 DC24V priključni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 16 A 2 menjalo Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2359220 Dold IK8701.12 DC24V priključni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 16 A 2 menjalo Piece 1 kos

Opis

Stiki se preko bata aktivirajo s tečajno armaturo. Ko vzbujalna napetost pade, vzmet vrne armaturo, ki je priključena na bat, v njegov počitek. Tudi stiki lahko
lahko ročno upravljate s pomočjo gumba na sprednji strani. Ta gumb služi tudi za prikaz položaja stikala. Stiki se ob pritisku na gumb zaprejo. Ko je tok odstranjen, se rdeči zapre
Gumb poravnajte s sprednjim robom.

· Za preklop obremenitve žarnice
· Rele vhodne sklopke, na primer za krmiljenje PLC
· Rele izhodne sklopke, npr. Za PLC-nadzorovane obremenitve
· V skladu z EN 60947-5-1
· Gumb za ročno aktiviranje kontaktov
· Indikator položaja stikala
· Visok toplotni tok Ith
· 17,5 ali 35 ali 52,5 mm celotne širine

Besedilo je strojno prevedeno.
