Name: Eaton Y7-170430 FRCMM-16/2/003-A FID stikalo 2-fazni A 16 A 0.03 A
Brand: Eaton
SKU: 2622164
Availability: BackOrder

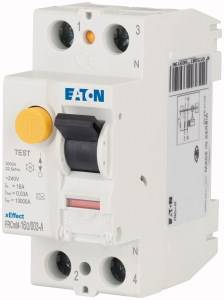

Bel Eatonov zaščitni odklopnik z belim ohišjem, opremljen s testnim gumbom in ročico. Napis prikazuje tehnične specifikacije in shemo.

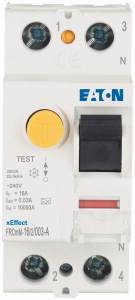

Zaščitno stikalo FI znamke EATON s črnim preklopnim stikalom in rumeno testno tipko. Označeno s tehničnimi podatki, kot sta 16A in 230V.

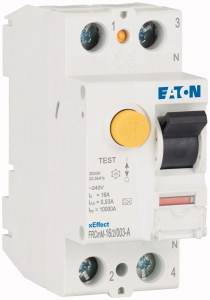

Bel električni varnostni odklopnik z napisom 'EATON'. Ima rumeni testni gumb in črno stikalo.

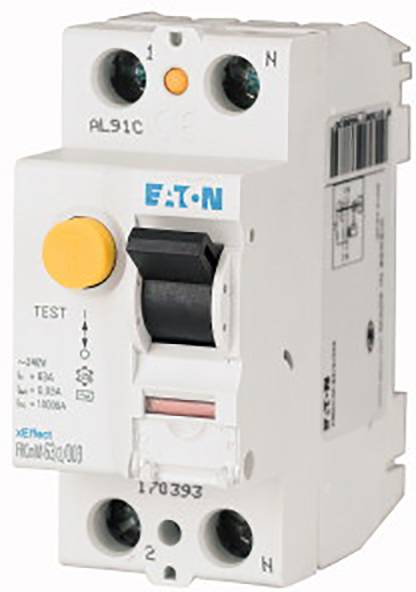

Eaton tovarniški FI-zaščitni odklopnik modela PFR 30/2/003 z testno tipko in stikalom označuje prekinitev električnega tokokroga.

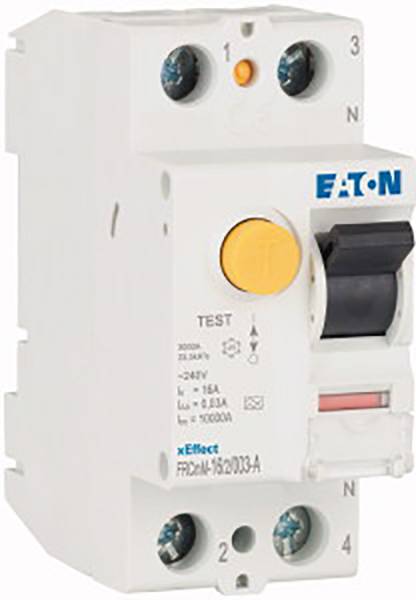

RCD-stikalo z rumenim testnim gumbom in ročico, znamke Eaton. Ščiti električne tokokroge, zazna diferenčni tok za preprečevanje nesreč.

1/5

Slika je simbolična

Vrsta izdelka

FID stikalo

Število pinov

Značilnost sprožitve

Nazivni-diferenčni tok

0.03 A

Nazivni tok - zaokrožen

16 A

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: FID stikalo

Število pinov: 2

Značilnost sprožitve: A

Nazivni-diferenčni tok: 0.03 A

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Izvedba: 2-fazni

Izvedba: 1 pol + N

Vsebina: 1 kos

: DIN rail

: 70.5 mm

: 16 A

: 240 V

: 440 V

: 2

: 0.03 A

: A

: FALSE

: 10 kA

: 0.25 kA

: 2

: 2

: FALSE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: da

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Nazivni-diferenčni tok

Vrsta izdelka

Značilnost sprožitve

Eaton Y7-167102 FRCMM-40/4/003-A-NA FID stikalo 3-fazni A 40 A 0.03 A

Št. izdelka:2622186

Kmalu na voljo

Conrad Electronic

40 A

0.03 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

279,00 €^*

Eaton Y7-167103 FRCMM-63/4/003-A-NA FID stikalo 3-fazni A 63 A 0.03 A

Št. izdelka:2622199

Kmalu na voljo

Conrad Electronic

63 A

0.03 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

305,00 €^*

Eaton Y7-167105 FRCMM-40/4/03-A-NA FID stikalo 3-fazni A 40 A 0.3 A

Št. izdelka:2622191

Kmalu na voljo

Conrad Electronic

40 A

0.3 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FID stikalo 3-fazni G/A 25 A 0.03 A

Št. izdelka:2622176

Kmalu na voljo

Conrad Electronic

25 A

0.03 A

FID stikalo

G/A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

234,99 €^*

Eaton Y7-167108 FRCMM-40/4/003-G/A-NA FID stikalo 3-fazni G/A 40 A 0.03 A

Št. izdelka:2622188

Kmalu na voljo

Conrad Electronic

40 A

0.03 A

FID stikalo

G/A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

289,00 €^*

Eaton Y7-167109 FRCMM-63/4/003-G/A-NA FID stikalo 3-fazni G/A 63 A 0.03 A

Št. izdelka:2622200

Kmalu na voljo

Conrad Electronic

63 A

0.03 A

FID stikalo

G/A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

319,00 €^*

Eaton Y7-167113 FRCMM-25/2/003-A-NA FID stikalo 2-fazni A 25 A 0.03 A

Št. izdelka:2622168

Kmalu na voljo

Conrad Electronic

25 A

0.03 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

214,99 €^*

Eaton Y7-167114 FRCMM-40/2/003-A-NA FID stikalo 2-fazni A 40 A 0.03 A

Št. izdelka:2622180

Kmalu na voljo

Conrad Electronic

40 A

0.03 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

269,00 €^*

Eaton Y7-167119 FRCMM-25/2/003-G/A-NA FID stikalo 2-fazni G/A 25 A 0.03 A

Št. izdelka:2622171

Kmalu na voljo

Conrad Electronic

25 A

0.03 A

FID stikalo

G/A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

224,99 €^*

Eaton Y7-167125 FRCMM-25/4/003-A-NA FID stikalo 3-fazni A 25 A 0.03 A

Št. izdelka:2622175

Kmalu na voljo

Conrad Electronic

25 A

0.03 A

FID stikalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

224,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FID stikalo 2-fazni A 16 A 0.03 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FID stikalo 2-fazni A 16 A 0.03 A

Informacije

Informacije 2622164 Eaton Y7-170430 FRCMM-16/2/003-A FID stikalo 2-fazni A 16 A 0.03 A

Opis

Dizajn
Od napetosti neodvisen odklopnik na diferenčni tok za industrijsko in komercialno uporabo z visokim nazivnim tokom
Dvojna udobna sponka (dvig/čeljust), na obeh straneh
Indikator položaja kontakta rdeče-zelen
Funkcija stikala je neodvisna od položaja

Opombe o aplikaciji
Zaščita na diferenčni tok in njeno proženje je neodvisno od omrežne napetosti (VI) in se lahko uporablja v vseh dostopnih območjih. Zaščitno stikalo na diferenčni tok je primerno za zaščito pred okvarami, dodatno zaščito in/ali požarno zaščito. Veljajo zahteve ustreznih predpisov za namestitev (npr.: IEC/EN 60364)

testni gumb
Testni gumb “T” morate pritisniti vsakih 6 mesecev. O tej okoliščini in njegovi odgovornosti mora biti sistemski operater preverljivo obveščen. V posebnih pogojih (npr. vlažna in/ali prašna okolja, okolja z onesnažujočimi in/ali korozivnimi pogoji, okolja z visokimi temperaturnimi nihanji, instalacije s tveganjem prenapetosti zaradi stikalnih naprav in/ali atmosferskih razelektritev, mobilni napajalniki) je priporočljivo na mesečno testiranje. Za posebne aplikacije in okolja veljajo specifikacije predpisov za namestitev. Če preklopna naprava istočasno prikazuje rdečo in rumeno LED, je
Pritisnete gumb Test in sledite korakom v navodilih za sestavljanje.

S pritiskom na testno tipko "T" se preveri samo delovanje zaščitnega stikala na diferenčni tok (FI). Ta preskus ne nadomešča meritve ozemljitvene upornosti (RE) niti ustrezne meritve
Preverjanje stanja zaščitnega vodnika, ki ga je treba opraviti posebej.

Besedilo je strojno prevedeno.
