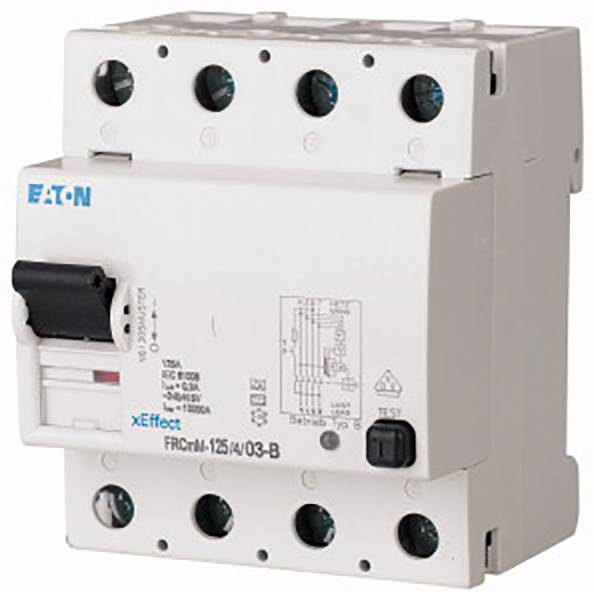

Slika je simbolična
Slika je simbolična
Eaton Y7-171185 FRCMM-125/4/01-B zaščitno stikalo na diferenčni tok, občutljivo na vse tokove 3-fazni B 125 A 0.1 A
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
zaščitno stikalo na diferenčni tok, občutljivo na vse tokove
Značilnost sprožitve
B
Nazivni-diferenčni tok
0.1 A
Nazivni tok - zaokrožen
125 A
Nazivni tok
125 A
Podatkovni list izdelka (PDF)
Število
Skupaj (4475,00 € / Kos)
4475,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
zaščitno stikalo na diferenčni tok, občutljivo na vse tokove
- Značilnost sprožitve
B
- Nazivni-diferenčni tok
0.1 A
- Nazivni tok
125 A
- Nazivni tok - zaokrožen
125 A
- Izvedba
3-fazni
- Izvedba
3 pol + N
- Vsebina
1 kos
DIN rail
70.5 mm
125 A
415 V
440 V
4
0.1 A
B
FALSE
10 kA
0.25 kA
2
4
FALSE
FALSE
50 Hz
IP20
1.5-50 mm²
1.5-16 mm²
TRUE
25-60 °C
TRUE
4
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2622158 Eaton Y7-171185 FRCMM-125/4/01-B zaščitno stikalo na diferenčni tok, občutljivo na vse tokove 3-fazni B 125 A 0.1 A
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2622158 Eaton Y7-171185 FRCMM-125/4/01-B zaščitno stikalo na diferenčni tok, občutljivo na vse tokove 3-fazni B 125 A 0.1 A
Informacije
Informacije 2622158 Eaton Y7-171185 FRCMM-125/4/01-B zaščitno stikalo na diferenčni tok, občutljivo na vse tokove 3-fazni B 125 A 0.1 A
Opis
Dizajn
Od napetosti neodvisen odklopnik na diferenčni tok za industrijsko in komercialno uporabo z visokim nazivnim tokom
Dvojna udobna sponka (dvig/čeljust), na obeh straneh
Indikator položaja kontakta rdeče-zelen
Funkcija stikala je neodvisna od položaja
Opombe o aplikaciji
Zaščita na diferenčni tok in njeno proženje je neodvisno od omrežne napetosti (VI) in se lahko uporablja v vseh dostopnih območjih. Zaščitno stikalo na diferenčni tok je primerno za zaščito pred okvarami, dodatno zaščito in/ali požarno zaščito. Veljajo zahteve ustreznih predpisov za namestitev (npr.: IEC/EN 60364)
testni gumb
Testni gumb “T” morate pritisniti vsakih 6 mesecev. O tej okoliščini in njegovi odgovornosti mora biti sistemski operater preverljivo obveščen. V posebnih pogojih (npr. vlažno in/ali prašno okolje, okolja s onesnaževanjem in/ali korozivnimi pogoji, okolja z visokimi temperaturnimi nihanji, instalacije s tveganjem prenapetosti zaradi stikalnih naprav in/ali atmosferskih razelektritev, mobilne napajalne naprave) priporočamo mesečno testiranje. Za posebne aplikacije in okolja veljajo specifikacije predpisov za namestitev. Če preklopna naprava istočasno prikazuje rdečo in rumeno LED, je
Pritisnete gumb Test in sledite korakom v navodilih za sestavljanje.
S pritiskom na testno tipko "T" se preveri samo delovanje zaščitnega stikala na diferenčni tok (FI). Ta preskus ne nadomešča meritve ozemljitvene upornosti (RE) niti ustrezne meritve
Preverjanje stanja zaščitnega vodnika, ki ga je treba opraviti posebej.
