Eaton Y7-180605 FRCMM-25/2/003-A-110 FID stikalo 2-fazni A 25 A 0.03 A

'FI-varnostni odklopnik Eaton, model xEffect, z rumeno testno tipko in stikalom, zaščita pred električnimi okvarnimi tokovi.'

Slika je simbolična

Odklopnik z rumenim testnim gumbom, črnim ročajem in modrim napisom 'EATON', prikazuje električni zaščitni mehanizem.

Zaščitno stikalo z logotipom blagovne znamke, rumenim testnim gumbom in črnim ročajem.Ščiti električne sisteme pred preobtežitvijo.

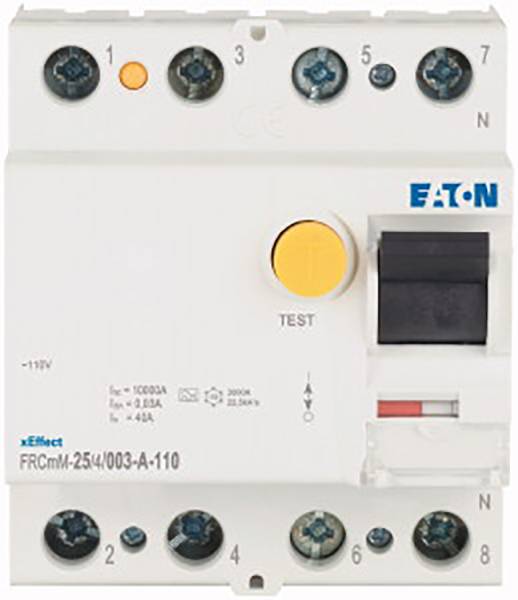

Tokovni zaščitni odklopnik znamke Eaton z gumbom za preizkus. Povezave in tehnična oznaka so vidne.

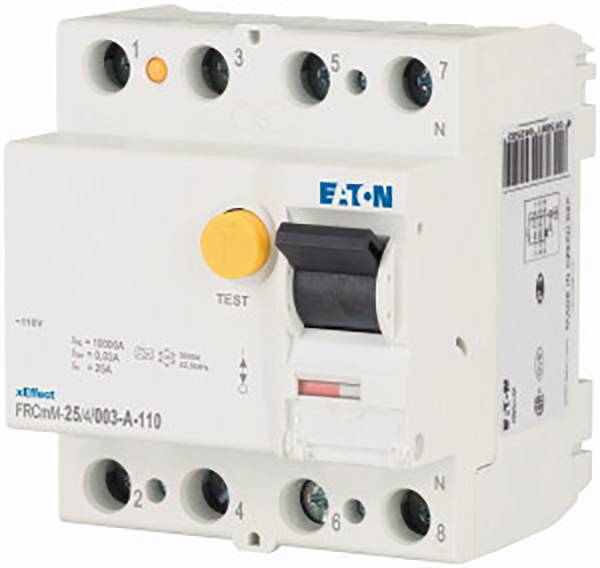

Bel varnostni odklopnik znamke Eaton z testnim gumbom in več priključki, primeren za električne zaščitne naprave.

1/5

Slika je simbolična

Vrsta izdelka

FID stikalo

Značilnost sprožitve

Nazivni-diferenčni tok

0.03 A

Nazivni tok - zaokrožen

25 A

Nazivni tok

25 A

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (144,99 € / Kos)

144,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: FID stikalo

Značilnost sprožitve: A

Nazivni-diferenčni tok: 0.03 A

Nazivni tok: 25 A

Nazivni tok - zaokrožen: 25 A

Izvedba: 2-fazni

Izvedba: 1 pol + N

Vsebina: 1 kos

: DIN rail

: 70.5 mm

: 25 A

: 110 V

: 440 V

: 2

: 0.03 A

: A

: FALSE

: 10 kA

: 0.25 kA

: 2

: 2

: FALSE

: FALSE

: 50/60 Hz

: IP20

: 1.5-35 mm²

: 1.5-16 mm²

: TRUE

: 25-40 °C

: TRUE

: 4

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2622167 Eaton Y7-180605 FRCMM-25/2/003-A-110 FID stikalo 2-fazni A 25 A 0.03 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2622167 Eaton Y7-180605 FRCMM-25/2/003-A-110 FID stikalo 2-fazni A 25 A 0.03 A

Informacije

Informacije 2622167 Eaton Y7-180605 FRCMM-25/2/003-A-110 FID stikalo 2-fazni A 25 A 0.03 A

Opis

Dizajn
Od napetosti neodvisen odklopnik na diferenčni tok za industrijsko in komercialno uporabo z visokimi nazivnimi tokovi
Dvojna udobna sponka (dvig/čeljust), na obeh straneh
Indikator položaja kontakta rdeče-zelen
Funkcija stikala je neodvisna od položaja

Opombe o aplikaciji
Zaščita na diferenčni tok in njeno proženje je neodvisno od omrežne napetosti (VI) in se lahko uporablja v vseh dostopnih območjih. Zaščitno stikalo na diferenčni tok je primerno za zaščito pred okvarami, dodatno zaščito in/ali požarno zaščito. Veljajo zahteve ustreznih predpisov za namestitev (npr.: IEC/EN 60364)

testni gumb
Testni gumb “T” morate pritisniti vsakih 6 mesecev. O tej okoliščini in njegovi odgovornosti mora biti sistemski operater preverljivo obveščen. V posebnih pogojih (npr. vlažna in/ali prašna okolja, okolja z onesnažujočimi in/ali korozivnimi pogoji, okolja z visokimi temperaturnimi nihanji, instalacije s tveganjem prenapetosti zaradi stikalnih naprav in/ali atmosferskih razelektritev, mobilni napajalniki) je priporočljivo na mesečno testiranje. Za posebne aplikacije in okolja veljajo specifikacije predpisov za namestitev. Če preklopna naprava istočasno prikazuje rdečo in rumeno LED, je
Pritisnete gumb Test in sledite korakom v navodilih za sestavljanje.

S pritiskom na testno tipko "T" se preveri samo delovanje zaščitnega stikala na diferenčni tok (FI). Ta preskus ne nadomešča meritve ozemljitvenega upora (RE) niti ustrezne meritve
Preverjanje stanja zaščitnega vodnika, ki ga je treba opraviti posebej.
