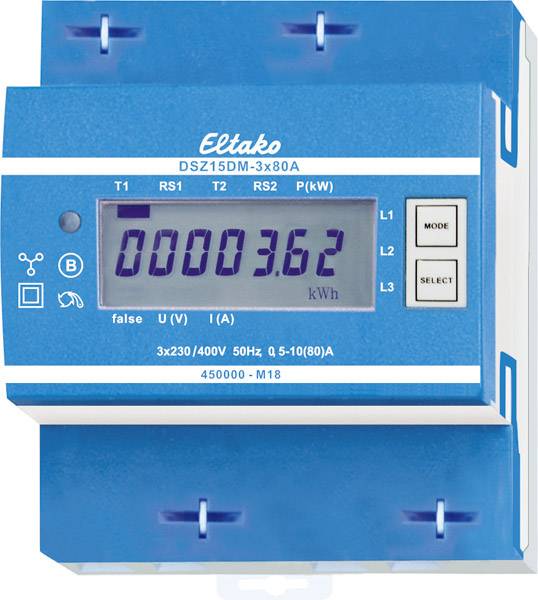

Eltako DSZ15DM-3x80A MID 28380512 trifazni števec digitalni 80 A Uradno potrjen: da 1 kos

V skladu s členom 25 nemškega zakona o umerjanju so za obračun električne energije dovoljeni samo umerjeni števci. Neupoštevanje je upravni prekršek v skladu z §19. M-Bus trifazni števec. Največji tok 3x80A, izguba v stanju pripravljenosti samo 0,5 W na pot. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 4 naklonske enote = 70 mm širine, 58 mm globine. Razred točnosti B (1%). Z vmesnikom M-Bus. Direktno merilni trifazni števec meri delovno energijo na podlagi tokov, ki tečejo med vhodi in izhodi. Lastna poraba največ 0,5 W aktivne moči na pot se ne meri in ne prikazuje. Priključite lahko 1, 2 ali 3 fazne vodnike s tokom do 80A. Začetni tok je 4OmA. Povezava N mora biti prisotna. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Poraba energije je prikazana z LED, ki utripne 1000-krat na kWh. Standardno se lahko uporablja tudi kot 2-tarifni števec: Ko je 230 V priključen na sponke E1/E2, se preklopi na drugo tarifo. Desno od zaslona sta gumba MODE in SELECT, s katerima se premikamo po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija po tarifi, aktivna energija ponastavljivega pomnilnika RS1 ali RS2 in trenutne vrednosti moči, napetosti in toka za vsak fazni vodnik. Sporočilo o napaki (false): Če fazni vodnik manjka ali je smer toka napačna, se na zaslonu prikažeta false in ustrezni fazni vodnik. Prenos podatkov M-Bus: Pri odčitavanju se vse vrednosti prenesejo v enem telegramu. Podprti so naslednji telegrami: Inicializacija: SND_NKE, odgovor: ACK, branje števca: REQ_UD2, odziv: RSP_UD, sprememba primarnega naslova: SND_UD, odgovor: ACK, ponastavitev RS1: SND_UD, odgovor: ACK, izbira podrejenega za sekundarni naslov, odgovor : ACK. Naprava se ne odziva na neznane poizvedbe. Hitrost prenosa se samodejno zazna. Naprava ima merilnik napetosti. V primeru izpada električne energije se vsi registri shranijo v EEPROM. Spreminjanje primarnega naslova M-Bus: Če želite spremeniti primarni naslov M-Bus, pritisnite in držite IZBERI 3 sekunde. V naslednjem meniju MODE poveča naslov za 10, SELECT ga poveča za 1. Ko je želeni primarni naslov nastavljen, počakajte, da se ponovno prikaže glavni meni. Sekundarni naslov: S pomočjo sekundarnega naslova je možna komunikacija s števcem energije v skladu s standardom EN13757. Uporabijo se lahko nadomestni znaki. Podrobne informacije v navodilih za uporabo.

Besedilo je strojno prevedeno.
