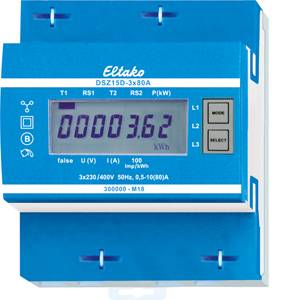

Eltako DSZ15DZ-3x80A MID 28480315 trifazni števec digitalni 10 A 1 kos

Največji tok 3x80A, izguba v stanju pripravljenosti samo 0,5 W na pot. Modularna vgradna naprava za montažo na montažno letev DIN-EN 60715 TH35. 4 naklonske enote = 70 mm široka, 58 mm globoka. Razred točnosti B (1%). Z vmesnikom S0. Direktno merilni trifazni števec meri delovno energijo na podlagi tokov, ki tečejo med vhodi in izhodi. Lastna poraba največ 0,5 W delovne moči na pot se ne meri in ne prikazuje. Aktivna energija se doda glede na znak. Pozitivna vrednost števca pomeni porabo energije, negativna pa dobavo energije. Merjenje energije je uravnoteženo. Če je poraba energije (P pozitivno) večja od oskrbe z energijo (P negativno), se odčitek števca T Preil na desni poveča. Če je dobava energije večja od porabe energije, se odčitek števca T puščica levo poveča. Poraba energije je prikazana s puščico desno, oskrba z energijo pa s puščico levo nad aktivno vrstico na zaslonu. Priključite lahko 1, 2 ali 3 fazne vodnike s tokom do 80A. Začetni tok je 4OmA. Povezava N mora biti prisotna. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Poraba energije je prikazana na zaslonu s črtico, ki utripne 100-krat na kWh. Desno od zaslona sta gumba MODE in SELECT, s katerima se premikamo po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija na uvoz in dostavo, aktivna energija uvoza in dostave ponastavljivega pomnilnika ter trenutne vrednosti moči, napetosti in toka za vsak zunanji vodnik. Sporočilo o napaki (false): Če zunanji vodnik manjka, se na zaslonu prikažeta false in ustrezni zunanji vodnik.
