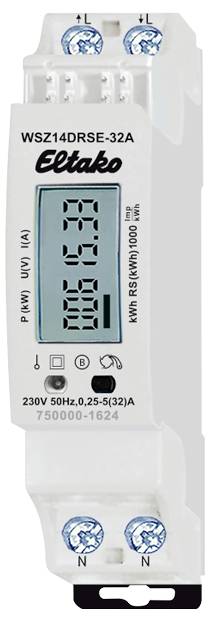

Eltako WSZ14DRSE-32A 28032716 števec za izmenični tok digitalni 5 A 1 kos

Največji tok 32 A, izguba v stanju pripravljenosti le 0,4 W. Modularna naprava za montažo na DIN-EN 60715 TH35 letev. Enota delitve = 18 mm široka, 58 mm globoka. Priključek na vodilo ELTAKO RS485. Križno ožičenje vodila in napajalnika z mostičkom. Odčitek števca, trenutna moč in serijska številka se prenesejo na vodilo – npr. za posredovanje na zunanji računalnik, na krmilnik – in tudi poslano preko FAM14 v radijsko omrežje. Za to je treba radijskemu antenskemu modulu FAM14 dodeliti naslov naprave, kot je opisano v navodilih za uporabo. Ta merilnik AC meri aktivno energijo na podlagi toka, ki teče med vhodom in izhodom. Lastna poraba le največ 0,4 vata delovne moči ni niti izmerjena niti prikazana. Priključimo lahko en zunanji vodnik s tokom do 32A. Začetni tok je 20mA. Razred točnosti B (1%). Če je pričakovana obremenitev večja od 50 %, je treba od sosednjih naprav vzdrževati prezračevalno razdaljo 1/2 delilne enote. Obseg dobave vključuje 2 distančnika DS14 in poleg kratke skakalnice še dve daljinski skakalnici. Dva priključka N za varno navzkrižno ožičenje več števcev. Poraba se nehlapno shranjuje in se takoj po izpadu električne energije znova prikaže. 7-segmentni zaslon LC je mogoče prebrati dvakrat v dveh tednih tudi brez napajanja. Če želite to narediti, pritisnite gumb. Pod zaslonom je gumb, ki se uporablja za pomikanje po meniju v skladu z navodili za uporabo. Najprej se vklopi osvetlitev ozadja. Nato se lahko prikaže skupna aktivna energija, aktivna energija ponastavljivega pomnilnika kot tudi trenutne vrednosti aktivne moči, napetosti, toka in vrednosti PcH. Porabo energije prikazuje črtica na zaslonu, ki utripne 1000-krat na kWh, in rdeča LED, ki utripne 2000-krat na kWh. Sporočilo o napaki: Če pride do napake pri povezavi, osvetlitev zaslona utripa. Posebni načini delovanja števca: V načinih delovanja števca FAM14 je poudarek na nastavljivi hitrosti prenosa podatkov števca električne energije za zunanje energetske upravljavce zgradbe. Podatke je mogoče pridobiti in posredovati prek povezanih prehodov na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). Za števce, izdelane od 33./23. tedna naprej, so na FAM14 na voljo dodatne možnosti nastavitve.
