Name: Escha 8043765 priključni kabel za senzor/aktuator M8 10.0 m Število polov: 4 1 kos
Brand: Escha
SKU: 3553397
Availability: BackOrder

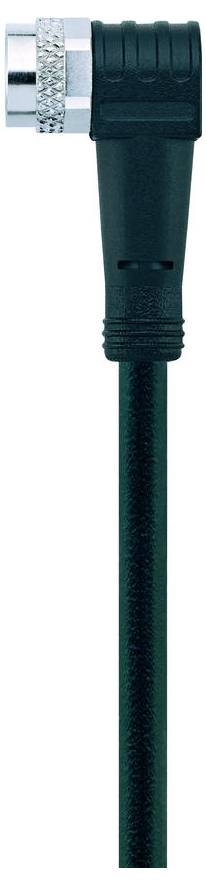

Črn koaksialni kabel z ukrivljenim priključkom in kovinskim konico, ki se uporablja za povezovanje avdio ali video opreme.

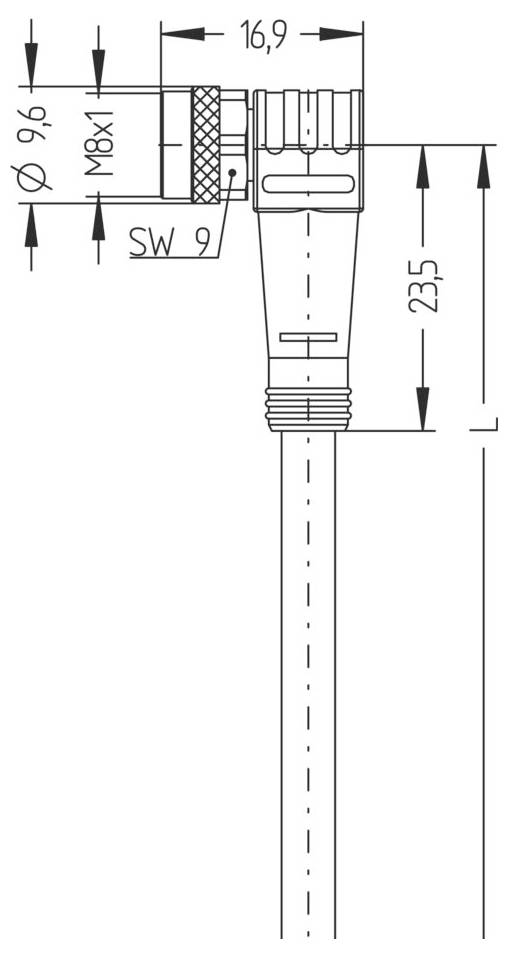

Tehnična risba priključka. Ključne mere: dolžina 16,9 mm, premer 9,6 mm, višina 23,5 mm, označeno M8x1 in SW 9.

Diagram prikazuje številke 4, 2, 3 in 1, razvrščene v smeri urnega kazalca na krožni obliki, s puščico, ki kaže navzdol in označuje vrstni red.

1/3

Vrsta izdelka

priključni kabel za senzor/aktuator

Stranski priključek A

M8-vtičnica, kotna

Priključna stran B

kabel, odprt

Število polov

Dolžina kabla

10.0 m

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (24,99 € / Kos)

24,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Nazivna napetost: 60 V
Izolacijska upornost: ≥10⁸ Ω
Material tesnila (puša): FPM/FKM
Material ročaja: Plastika, TPU, BK
Material kontaktov: Kovina, CuSn, pozlačen
Material nosilca kontaktov: Plastika, TPU, BK
Mehanska življenjska doba:> 100 ciklov parjenja
Standardi: IEC 61076-2-104
Razporeditev pinov: 1 BN, 2 WH, 3 BU, 4 BK
Število polov: 4
Stopnja zaščite (montaža): IP65, IP67, IP68
Priključek: Vtičnica, kotna, M8
Tokovna nosilnost na pin (pri 40 °C): 4,0 A
Temperatura okolice: -30°C ... +90°C
Stopnja onesnaženosti: 3/2
Barve žic: BN, WH, BU, BK
Presek žice: 4 x 0,25 mm²
Zunanji premer ohišja: 4,30 mm
Posebne lastnosti: Negorljivo, brez halogenov, odporno proti hidrolizi, brez LABS, odporno proti olju, odporno proti ozonu, reciklirano, skladno z RoHS, odporno proti kislinam in bazam, primerno za vlečne verige, odporno proti iskram pri varjenju, odporno proti morski vodi, brez silikona, odporno proti zvijanju, odporno proti UV-žarkom
Polmer upogibanja (gibljiv): 10 x Ø cevi
Polmer upogibanja (fiksen): 5 x Ø cevi
Brez halogena: Da
Kakovost kabla: S370, PUR, UL
Konstrukcija žične vrvice: 32 x 0,10 mm
Barva premaza: BK, podobna RAL9005
Material izolacije žice: PP
Material kabelskega plašča: PUR
Nazivna napetost kabla: ≤300 V
Uporaba vlečne verige: 5 milijonov ciklov
Temperaturno območje (vlečna veriga): -25 °C…+60 °C
Temperaturno območje (gibanje): -30°C ... +90°C
Temperaturno območje (fiksno): -40°C ... +90°C
Torzija: +/-360°/m, ≥ 2 milijona ciklov
Kontaktna upornost: 5 mΩ
Končna zaključitev: Odprt konec kabla
Material pokrova: Kovina, CuZn, ponikljano

Vrsta: AL-SWKP4-10/S370

Vrsta izdelka: priključni kabel za senzor/aktuator

Stranski priključek A: M8-vtičnica, kotna

Priključna stran B: kabel, odprt

Število polov: 4

Dolžina kabla: 10.0 m

Material plašča: PUR

Nazivna napetost: 60 V

Nazivni tok: 4.0 A

Nazivni tok - zaokrožen: 4 A

Premer priključka (maks.): 0.25 mm²

Zunanji premer: 4.30 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.25 mm²

Priključek: vtičnica

Vrsta navoja: M8

Vrsta navoja priključnega kabla in montaža: M8

Material kontakta: CuSn, pozlačen

maks. prerez: 0.25 mm²

Značilnosti: brez halogena

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Proizv. št. delov: 8043765

Vsebina: 1 kos

Premer: 4.30 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553397 Escha 8043765 priključni kabel za senzor/aktuator M8 10.0 m Število polov: 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553397 Escha 8043765 priključni kabel za senzor/aktuator M8 10.0 m Število polov: 4 1 kos

Opis

Fleksibilen krmilni kabel brez silikona in halogenov z visoko mehansko trdnostjo. Cev je odporna na kemikalije, hidrolizo in mikrobe. Uporaba vlečnih verig je možna z upogibnim polmerom najmanj 10xd. Zaradi odpornosti na varilne iskre je kabel zelo primeren za fleksibilno uporabo na področju robotike, obdelovalnih strojev in strojne obdelave. Kabli izpolnjujejo zahteve UL in CSA (UL10493/20549; cULus).
