Name: Escha 8043813 priključni kabel za senzor/aktuator M12 10.0 m Število polov: 4 1 kos
Brand: Escha
SKU: 3553399
Availability: BackOrder

Zeleni kabel s kovinskim priključkom, opremljen z rebrasto oprijemno površino in navojnim vrhom, ki se uporablja za elektronske ali avdio povezave.

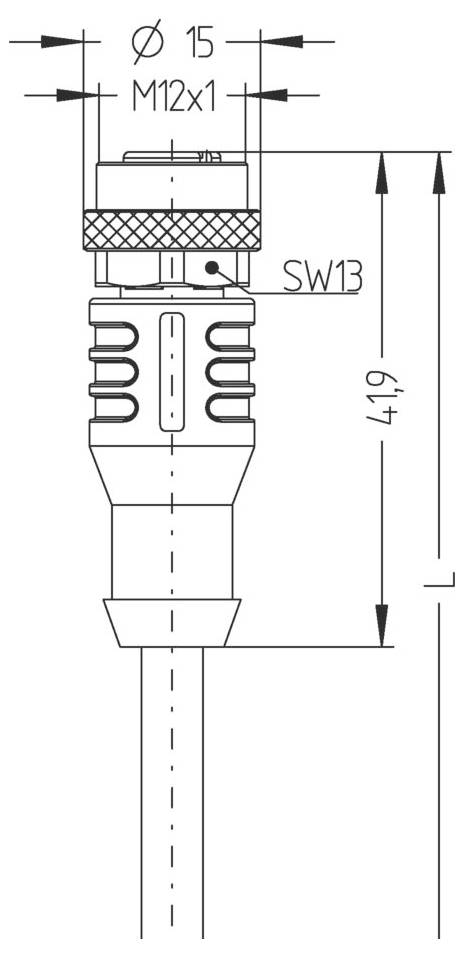

Tehnični načrt navitega električnega konektorja, premer 15 mm, navoj M12x1,0, z oznako SW13 in dolžino 41,9 mm.

1/2

Vrsta izdelka

priključni kabel za senzor/aktuator

Stranski priključek A

M12-vtičnica, ravna

Priključna stran B

kabel, odprt

Število polov

Dolžina kabla

10.0 m

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (27,99 € / Kos)

27,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Nazivna napetost: 250 V
Izolacijska upornost: ≥10⁸ Ω
Material tesnila (puša): FPM/FKM
Material ročaja: Plastika, TPU, BK
Material kontaktov: Kovina, CuSn, pozlačen
Material nosilca kontaktov: Plastika, TPU, BK
Mehanska življenjska doba:> 100 ciklov parjenja
Standardi: IEC 61076-2-101
Razporeditev pinov: 1 BN, 2 WH, 3 BU, 4 BK
Število polov: 4
Stopnja zaščite (montaža): IP65, IP67, IP68
Priključek: Ženski, raven, M12
Tokovna nosilnost na pin (pri 40 °C): 4,0 A
Temperatura okolice: -30°C ... +90°C
Stopnja onesnaženosti: 3
Barve žic: BN, WH, BU, BK
Presek žice: 4 x 0,34 mm²
Zunanji premer ohišja: 4,70 mm
Posebne lastnosti: Negorljivo, brez halogenov, odporno proti hidrolizi, brez LABS, odporno proti olju, odporno proti ozonu, reciklirano, skladno z RoHS, odporno proti kislinam in bazam, primerno za vlečne verige, odporno proti iskram pri varjenju, odporno proti morski vodi, brez silikona, odporno proti zvijanju, odporno proti UV-žarkom
Polmer upogibanja (gibljiv): 10 x Ø cevi
Polmer upogibanja (fiksen): 5 x Ø cevi
Brez halogena: Da
Kakovost kabla: S370, PUR, UL
Konstrukcija z večžilno žico: 42 x 0,10 mm
Barva premaza: BK, podobna RAL9005
Material izolacije žice: PP
Material kabelskega plašča: PUR
Nazivna napetost kabla: ≤300 V
Uporaba vlečne verige: 5 milijonov ciklov
Temperaturno območje (vlečna veriga): -25 °C…+60 °C
Temperaturno območje (gibanje): -30°C ... +90°C
Temperaturno območje (fiksno): -40°C ... +90°C
Torzija: +/-360°/m, ≥ 2 milijona ciklov
Kodiranje: A
Kontaktna upornost: 5 mΩ
Končna zaključitev: Odprt konec kabla
Material pokrova: Kovina, CuZn, ponikljano

Vrsta: AL-WAK4-10/S370

Vrsta izdelka: priključni kabel za senzor/aktuator

Stranski priključek A: M12-vtičnica, ravna

Priključna stran B: kabel, odprt

Število polov: 4

Dolžina kabla: 10.0 m

Material plašča: PUR

Nazivna napetost: 250 V

Nazivni tok: 4.0 A

Nazivni tok - zaokrožen: 4 A

Zunanji premer: 4.70 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.34 mm²

Priključek: vtičnica

Vrsta navoja: M12

Vrsta navoja priključnega kabla in montaža: M12

Kodiranje: A

Material kontakta: CuSn, pozlačen

Značilnosti: podpira vlečno verigo

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Proizv. št. delov: 8043813

Vsebina: 1 kos

Premer: 4.70 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553399 Escha 8043813 priključni kabel za senzor/aktuator M12 10.0 m Število polov: 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553399 Escha 8043813 priključni kabel za senzor/aktuator M12 10.0 m Število polov: 4 1 kos

Opis

Fleksibilen krmilni kabel brez silikona in halogenov z visoko mehansko trdnostjo. Cev je odporna na kemikalije, hidrolizo in mikrobe. Uporaba vlečnih verig je možna z upogibnim polmerom najmanj 10xd. Zaradi odpornosti na varilne iskre je kabel zelo primeren za fleksibilno uporabo na področju robotike, obdelovalnih strojev in strojne obdelave. Kabli izpolnjujejo zahteve UL in CSA (UL10493/20549; cULus).
