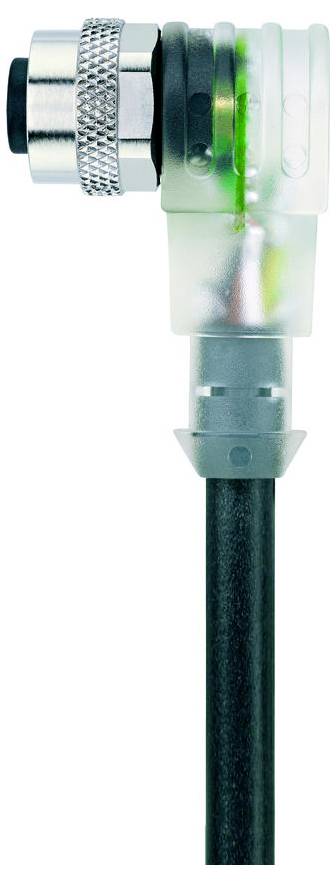

Escha 8045238 priključni kabel za senzor/aktuator M12 5.0 m Število polov: 4 1 kos
Vrsta izdelka
priključni kabel za senzor/aktuator
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
4
Dolžina kabla
5.0 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
4 kos - zaloga Nemčija
Število
Skupaj (27,99 € / Kos)
27,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Nazivna napetost: 30 V
- Izolacijska upornost: ≥10⁸ Ω
- Material tesnila (puša): FPM/FKM
- Material ohišja ročaja: Plastika, TPU, prozoren
- Material kontaktov: Kovina, CuZn, pozlačen
- Material nosilca kontaktov: Plastika, TPU, BK
- Mehanska življenjska doba:> 100 ciklov parjenja
- Standardi: IEC 61076-2-101
- Razporeditev pinov: 1 BN, 2 WH, 3 BU, 4 BK
- Število polov: 4
- Stopnja zaščite (montaža): IP65, IP67, IP68

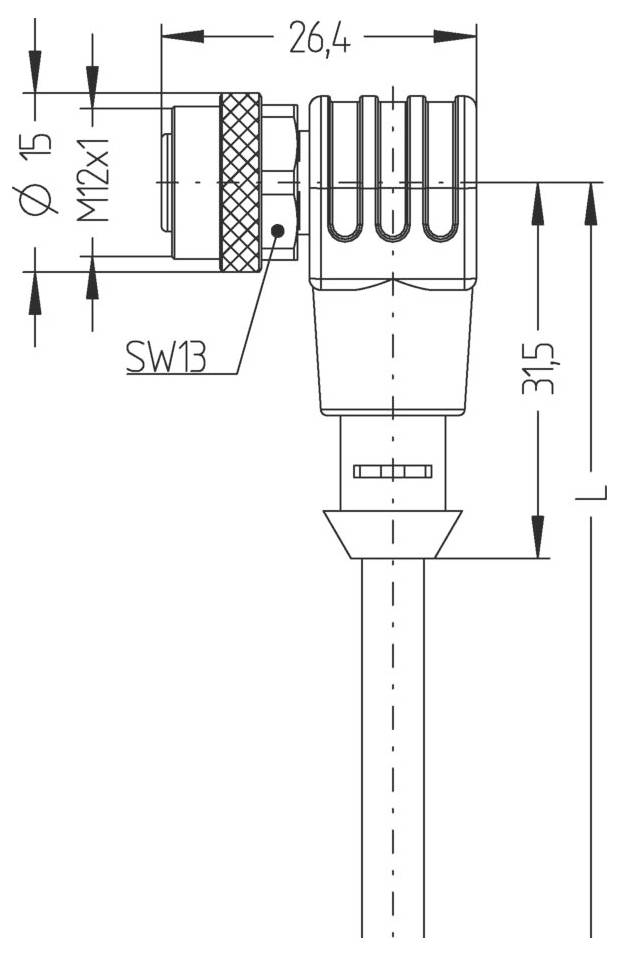

- Priključek: Vtičnica, kotna, M12, z LED diodo
- Tokovna nosilnost na pin (pri 40 °C): 4,0 A
- Temperatura okolice: -30°C ... +90°C
- Stopnja onesnaženosti: 3
- Barve žic: BN, WH, BU, BK
- Presek žice: 4 x 0,34 mm²
- Zunanji premer ohišja: 4,70 mm
- Posebne lastnosti: Negorljivo, brez halogenov, odporno proti hidrolizi, brez LABS, odporno proti olju, odporno proti ozonu, reciklirano, skladno z RoHS, odporno proti kislinam in bazam, primerno za vlečne verige, odporno proti iskram pri varjenju, odporno proti morski vodi, brez silikona, odporno proti zvijanju, odporno proti UV-žarkom
- Polmer upogibanja (gibljiv): 10 x Ø cevi
- Polmer upogibanja (fiksen): 5 x Ø cevi
- Brez halogena: Da
- Kakovost kabla: S370, PUR, UL
- Konstrukcija z večžilno žico: 42 x 0,10 mm
- Barva premaza: BK, podobna RAL9005
- Material izolacije žice: PP
- Material kabelskega plašča: PUR
- Nazivna napetost kabla: ≤300 V
- Uporaba vlečne verige: 5 milijonov ciklov
- Temperaturno območje (vlečna veriga): -25 °C…+60 °C
- Temperaturno območje (gibanje): -30°C ... +90°C
- Temperaturno območje (fiksno): -40°C ... +90°C
- Torzija: +/-360°/m, ≥ 2 milijona ciklov
- Kodiranje: A
- Kontaktna upornost: 5 mΩ
- Končna zaključitev: Odprt konec kabla
- Material pokrova: Kovina, CuZn, ponikljano
- Logika vezja: Pnp
- Indikator delovne napetosti: LED GN
- Indikator preklopnega stanja: LED RUMENO
- Vrsta
AL-WWAK4P2-5/S370
- Vrsta izdelka
priključni kabel za senzor/aktuator
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
4
- Dolžina kabla
5.0 m
- Material plašča
PUR
- Nazivna napetost
30 V
- Nazivni tok
4.0 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.70 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
M12 vtičnica
- Vrsta navoja
M12
- Vrsta navoja priključnega kabla in montaža
M12
- Kodiranje
A
- Material kontakta
CuZn
- Kontaktna površina
pozlačen
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
- Značilnosti
odporen na ozon
brez silikona
odporen na olje
negorljiv
odporen na morsko vodo
odporen na luge in kisline
odporen na hidrolizo
podpira torzijo
podpira vlečno verigo
odporen na UV žarke
Pokaži več
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Proizv. št. delov
8045238
- Vsebina
1 kos
- Premer
4.70 mm
- Premer kabla do
4.70 mm
- Premer kabla do
4.70 mm
- Območje premera kabla
4.70 - 4.70 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3553414 Escha 8045238 priključni kabel za senzor/aktuator M12 5.0 m Število polov: 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3553414 Escha 8045238 priključni kabel za senzor/aktuator M12 5.0 m Število polov: 4 1 kos
Opis
Fleksibilen krmilni kabel brez silikona in halogenov z visoko mehansko trdnostjo. Cev je odporna na kemikalije, hidrolizo in mikrobe. Uporaba vlečnih verig je možna z upogibnim polmerom najmanj 10xd. Zaradi odpornosti na varilne iskre je kabel zelo primeren za fleksibilno uporabo na področju robotike, obdelovalnih strojev in strojne obdelave. Kabli izpolnjujejo zahteve UL in CSA (UL10493/20549; cULus).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
