Escha 8046296 povezovalni vod M12 10.0 m Število polov: 5 1 kos

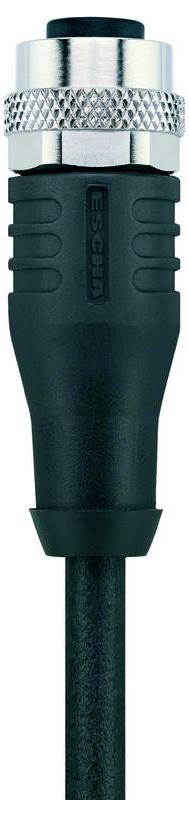

Bližnji posnetek črnega električnega konektorja s kovinskim konico in teksturirano oprijemljivo površino, ki poudarja njegovo oblikovanje in komponente.

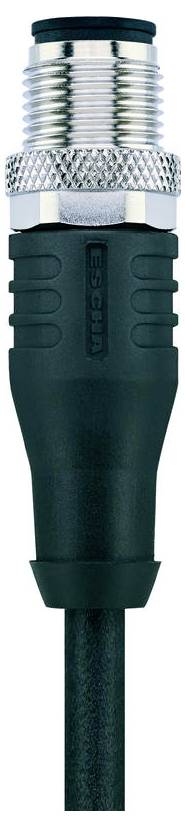

Črni cilindričen priključek s kovinskim navojnim vrhom in napisom 'ESCHA'. Zdi se, da se uporablja za električne ali podatkovno komunikacijske povezave.

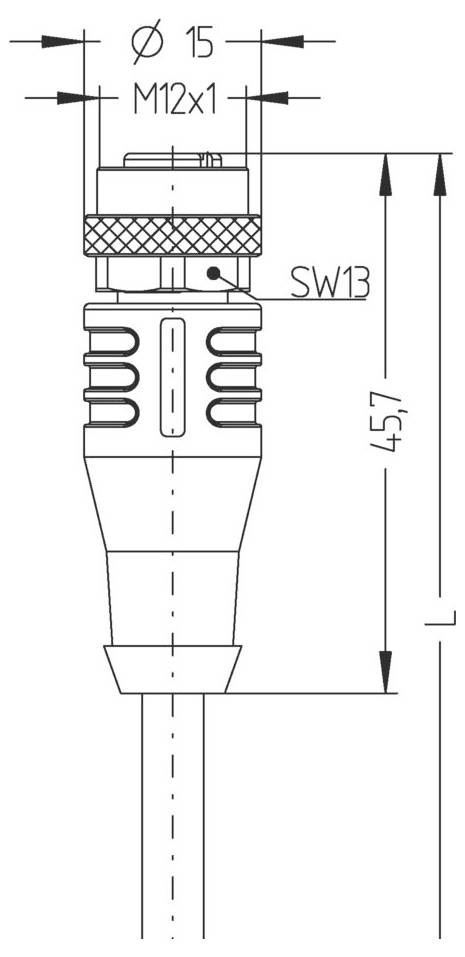

Diagram cilindričnega priključka z dimenzijami: premer 15 mm, dolžina 45,7 mm, navoj M12x1, velikost ključa SW13.

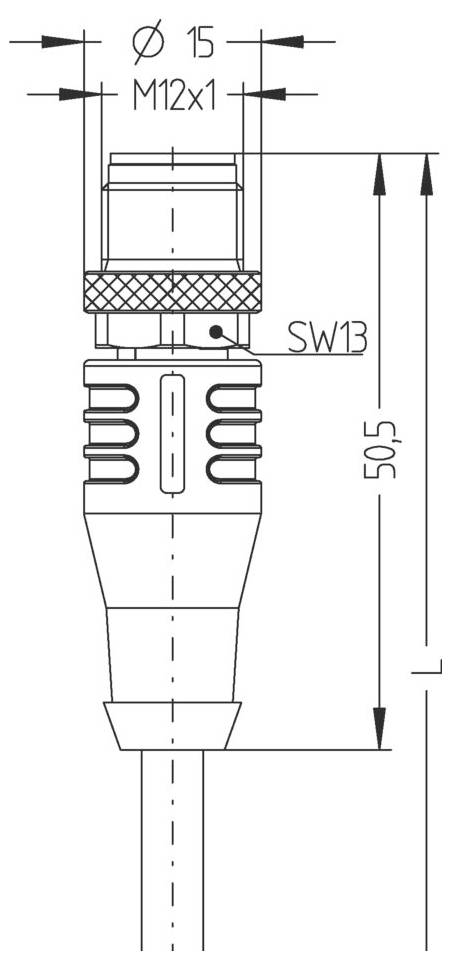

Tehnična risba cilindričnega priključka. Ključne mere: zunanji premer 15 mm, dolžina 50,5 mm, navoj M12x1, velikost ključa SW13.
1/4
Vrsta izdelka
povezovalni vod
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, raven
Število polov
5
Dolžina kabla
10.0 m
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Kmalu na voljo
Število
Skupaj (69,99 € / Kos)
69,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Material tesnila (puša): FPM/FKM
  • Barve žic: BN, WH, BU, BK, GY
  • Presek žice: 5 x 0,34 mm²
  • Zunanji premer ohišja: 5,60 mm
  • Posebne lastnosti: Negorljivo, brez halogenov, odporno proti hidrolizi, brez LABS, odporno proti olju, odporno proti ozonu, reciklirano, skladno z RoHS, odporno proti kislinam in bazam, primerno za vlečne verige, odporno proti iskram pri varjenju, odporno proti morski vodi, brez silikona, odporno proti zvijanju, odporno proti UV-žarkom
  • Polmer upogibanja (gibljiv): 12 x Ø cevi
  • Polmer upogibanja (fiksen): 5 x Ø cevi
  • Brez halogena: Da
  • Kakovost kabla: S370, PUR, UL
  • Konstrukcija z večžilno žico: 42 x 0,10 mm
  • Barva premaza: BK, podobna RAL9005
  • Material izolacije žice: PP
  • Material kabelskega plašča: PUR
  • Nazivna napetost kabla: ≤300 V
  • Uporaba vlečne verige: ≥3 milijone ciklov
  • Temperaturno območje (vlečna veriga): -25 °C…+60 °C
  • Temperaturno območje (gibanje): -30°C ... +90°C
  • Temperaturno območje (fiksno): -40°C ... +90°C
  • Torzija: +/-180°/m, ≥ 0,5 milijona ciklov
  • Zaščita: Da
  • Nazivna napetost (stran A | stran B): 60 V
  • Kontaktna upornost (stran A | stran B): 5 mΩ
  • Izolacijska upornost (stran A | stran B): ≥108 Ω
  • Material ohišja ročaja (stran A | stran B): Plastika, TPU, BK
  • Material kontaktov (stran A | stran B): Kovina, CuSn, pozlačen
  • Material nosilca kontaktov (stran A | stran B): Plastika, TPU, BK
  • Material pokrova (stran A | stran B): Kovina, CuZn, ponikljano
  • Mehanska življenjska doba (stran A | stran B):> 100 ciklov parjenja
  • Standardi (stran A | stran B): IEC 61076-2-101
  • Razporeditev pinov (stran A | stran B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Število polov (stran A | stran B): 5
  • Stopnja zaščite (montaža) (stran A | stran B): IP65, IP67, IP68
  • Priključki (stran A | stran B): Ženski, raven, M12; Moški, raven, M12
  • Tokovna nosilnost na pin (pri 40 °C) (stran A | stran B): 4,0 A
  • Temperatura okolice (stran A | stran B): -30°C ... +90°C
  • Stopnja onesnaženosti (stran A | stran B): 3
  • Zaščita (stran A | stran B): Z zaščito
  • Kodiranje (stran A | stran B): A
Vrsta

AL-WAKS4.5-10-AL-WASS4.5/S370

Vrsta izdelka

povezovalni vod

Stranski priključek A

M12-vtičnica, ravna

Priključna stran B

M12-vtič, raven

Število polov

5

Dolžina kabla

10.0 m

Material plašča

PUR

Nazivna napetost

60 V

Nazivni tok

4.0 A

Nazivni tok - zaokrožen

4 A

Premer priključka (maks.)

0.34 mm²

Zunanji premer

5.60 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje)

0.34 mm²

Priključek

vtičnica

Vrsta navoja

M12

Vrsta navoja priključnega kabla in montaža

M12

Kodiranje

A

Material kontakta

CuSn, pozlačen

Značilnosti

negorljiv

Min. temperatura

-40 °C

Maks. temperatura

+90 °C

Proizv. št. delov

8046296

Vsebina

1 kos

Premer

5.60 mm

Premer kabla do

5.60 mm

Območje premera kabla

5.60 mm (max)

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553422 Escha 8046296 povezovalni vod M12 10.0 m Število polov: 5 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553422 Escha 8046296 povezovalni vod M12 10.0 m Število polov: 5 1 kos

Opis

Fleksibilen krmilni kabel brez silikona in halogenov z visoko mehansko trdnostjo. Cev je odporna na kemikalije, hidrolizo in mikrobe. Uporaba vlečnih verig je možna z upogibnim polmerom najmanj 10xd. Zaradi odpornosti na varilne iskre je kabel zelo primeren za fleksibilno uporabo na področju robotike, obdelovalnih strojev in strojne obdelave. Kabli izpolnjujejo zahteve UL in CSA (UL10493/20549; cULus). Zelo dobre EMC lastnosti v oklopljeni različici.
