Escha 8053289 povezovalni vod M12 5.0 m Število polov: 8 1 kos

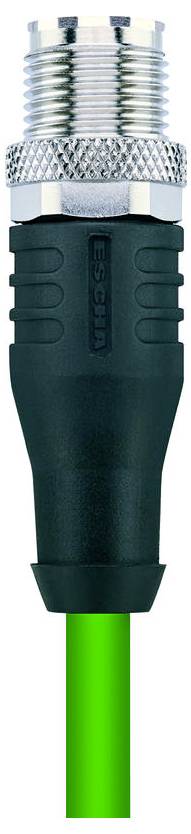

Bližnji posnetek črno-srebrnega električnega priključka z zelenim kablom, uporabljenega v industrijskih ali elektronskih aplikacijah.

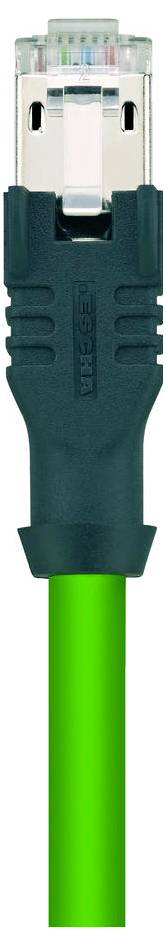

Zeleni RJ45 eternet kabel s prozornim priključkom, pogosto uporabljen za računalniško omreženje in internetne povezave.

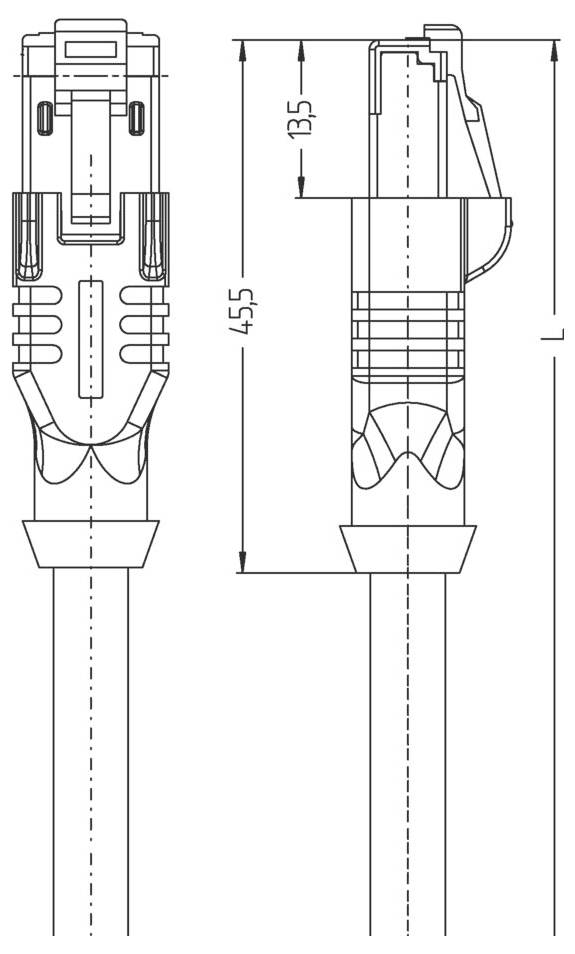

Tehnična risba električnega priključka, ki prikazuje stranski in čelni pogled. Mere označene kot 45,5 mm višine in 13,5 mm širine.

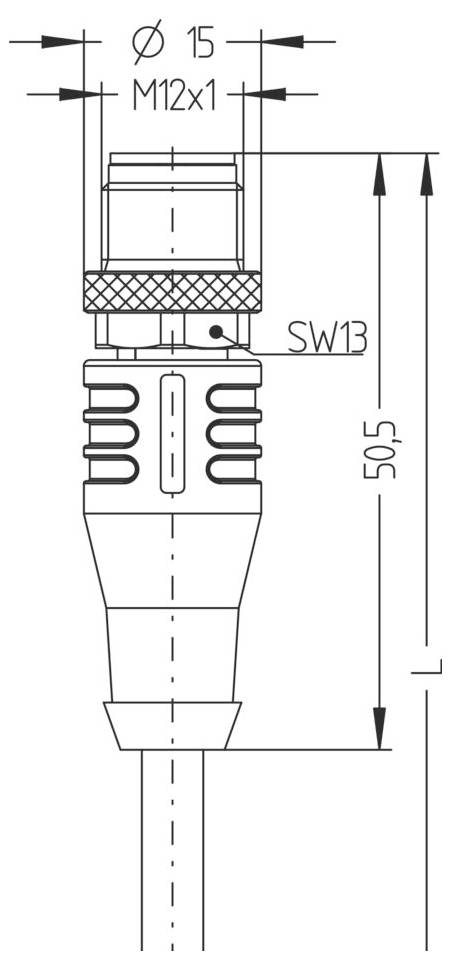

Tehnična risba priključka z dimenzijami: Premer Ø 15, dolžina 50,5, z navojem M12x1 in velikostjo ključa Sw13.
Krožni diagram, razdeljen na štiri kvadrante, pri čemer vsak vsebuje oštevilčene kroge od 1 do 8, postavljene v zaporednem vrstnem redu.
1/5
Vrsta izdelka
povezovalni vod
Standardni vtič
RJ45
Stranski priključek A
M12-vtič, raven
Priključna stran B
RJ45 vtič
Število polov
8
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Kmalu na voljo
Število
Skupaj (79,99 € / Kos)
79,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Barve jeder: WH/OG; WH/GN; WH/BN; WH/BU
  • Presek žice: 4 x 2 x 0,14 mm²
  • Zunanji premer ohišja: 6,40 mm
  • Posebne lastnosti: brez halogenov, zelo fleksibilno, odporno proti hidrolizi, negorljivo, brez korozivnih plinov, brez LABS, odporno na mikrobe, odporno na olje, reciklirno, skladno z RoHS, odporno na kisline in alkalije, odporno na morsko vodo, UN ECE R 118, odporno na UV žarke
  • Polmer upogibanja (gibljiv): 10 x Ø cevi
  • Polmer upogibanja (fiksen): 5 x Ø cevi
  • Brez halogena: Da
  • Kakovost kabla: S3500, PUR, UL
  • Konstrukcija z večžilno žico: 7 x 0,16 mm
  • Barva premaza: GN, podobna RAL6018
  • Material izolacije žice: PE
  • Material kabelskega plašča: PUR
  • Nazivna napetost kabla: 30 V UL certifikat
  • Temperaturno območje (gibanje): -20°C ... +60°C
  • Temperaturno območje (fiksno): -40°C ... +80°C
  • Kodiranje: X
  • Material pokrova: Kovina, CuZn, ponikljano
  • Zaščita: Da
  • Izolacijska upornost (stran A | stran B): ≥108 Ω
  • Število polov (stran A | stran B): 8
  • Priključki (stran A | stran B): ravni vtič M12; ravni vtič RJ45
  • Zaščita (stran A | stran B): Z zaščito
  • Značilnosti prenosa (stran A | stran B): Cat6A
  • Značilnosti prenosa: Cat7
  • Zasedenost (stran A | stran B): ;T568B
  • Material kontaktov (stran A | stran B): Kovina, CuZn, pozlačen; Kovina, CuSn, pozlačen
  • Material nosilca kontaktov (stran A | stran B): Plastika, PA; Plastika
  • Mehanska življenjska doba (stran A | stran B):> 100 ciklov parjenja;> 750 ciklov parjenja
  • Standardi (stran A | stran B): IEC 61076-2-109; IEC 60603-7-51
  • Material ohišja ščita (stran A | stran B): kovina, CuZn, ponikljana
  • Razporeditev pinov (stran A | stran B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU; 1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
  • Stopnja zaščite (montaža) (stran A | stran B): IP65, IP67, IP68; IP20
  • Tokovna nosilnost na pin (pri 40 °C) (stran A | stran B): 0,5 A; 1,0 A
  • Temperatura okolice (stran A | stran B): -30 °C ... +90 °C; -40 °C ... +70 °C
  • Stopnja onesnaženosti (stran A | stran B): 2;1
  • Nazivna napetost (stran A | stran B): 50 V AC; 60 V DC; 60 V
  • Nazivni tok: 0,5 A
  • Material ohišja ročaja (stran A | stran B): Plastika, TPU, BK; Plastika, TPE, BK
Vrsta

IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Vrsta izdelka

povezovalni vod

Standardni vtič

RJ45

Stranski priključek A

M12-vtič, raven

Priključna stran B

RJ45 vtič

Število polov

8

Dolžina kabla

5.0 m

Material plašča

PUR

Nazivna napetost

50 V/AC

60 V/DC

60 V

Nazivni tok

0.5 A

Nazivni tok - zaokrožen

500 mA

Zunanji premer

6.40 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje)

0.14 mm²

Priključek

M12 vtikač

Barva

RAL 6018 (rumeno zelena)

Vrsta navoja

M12

Vrsta navoja priključnega kabla in montaža

M12

Kodiranje

X

Material kontakta

CuZn

Kontaktna površina

pozlačen

Značilnosti

brez halogena

Min. temperatura

-40 °C

Maks. temperatura

90 °C

Proizv. št. delov

8053289

Vsebina

1 kos

Premer

6.40 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553449 Escha 8053289 povezovalni vod M12 5.0 m Število polov: 8 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553449 Escha 8053289 povezovalni vod M12 5.0 m Število polov: 8 1 kos

Opis

Zaščiten PUR kabel za varen in industrijski prenos podatkov v avtomatizaciji in tehnologiji fieldbus. Kabel izpolnjuje zahteve standarda ULStyle 20963 in je skladen s specifikacijami Cat7 (električne lastnosti v skladu z EN50288-4-2). Materiali in zasnova omogočajo povečane mehanske obremenitve (odrgnitev, upogibanje, vibracije itd.) na kablu.

Besedilo je strojno prevedeno.
