Name: Escha 8I/OM12-5P3T 8045647 pasivna škatla za senzorje/aktuatorje M12 razdelilnik s kovinskim navojem 1 kos
Brand: Escha
SKU: 3553416
Availability: BackOrder

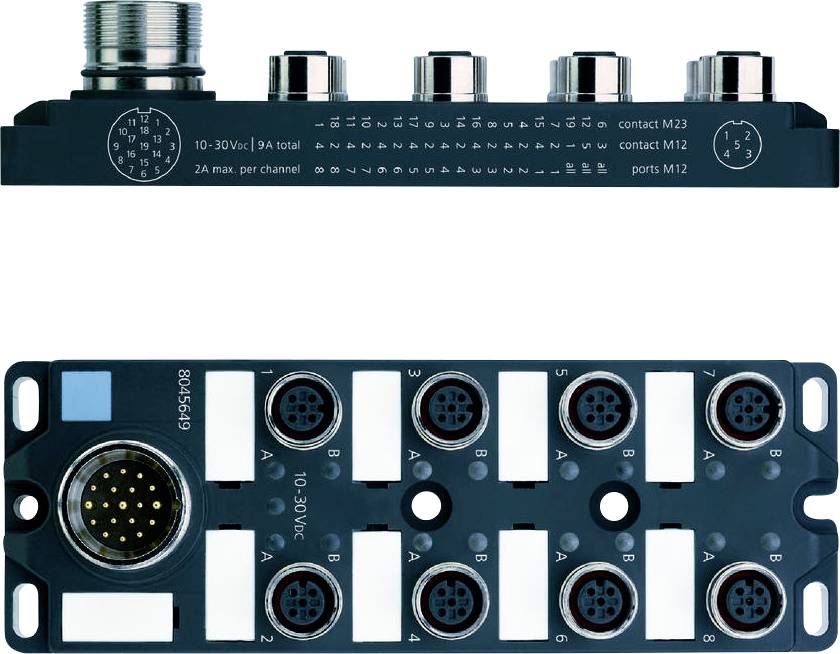

Večportni industrijski priključni modul s krožnim kontaktom M23 na strani in več priključki M12 na vrhu, označenimi z napetostnimi razredi.

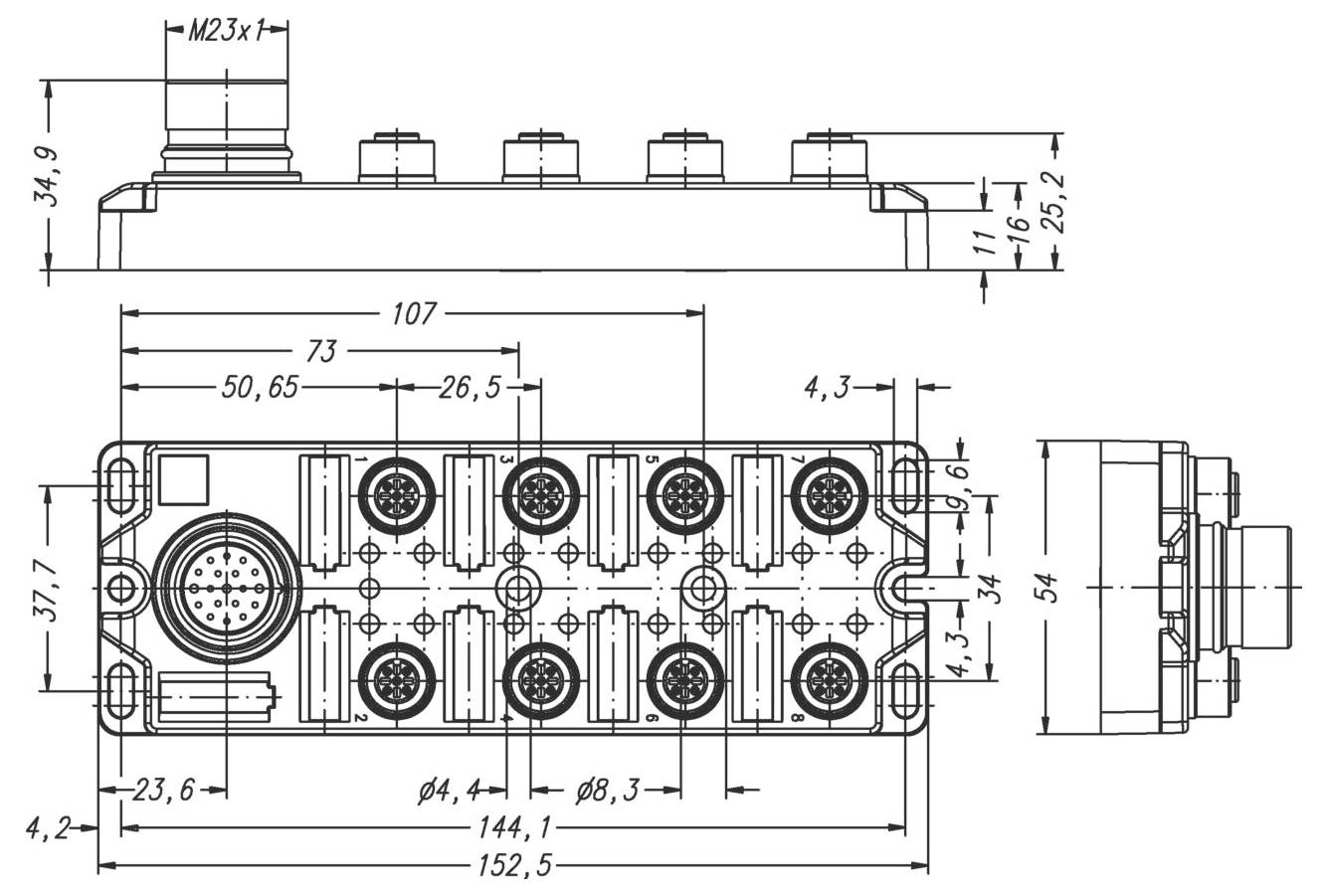

Tehnični diagram večportnega priključnega bloka s podrobnimi meritvami v milimetrih, ki prikazuje pogled od zgoraj in s strani.

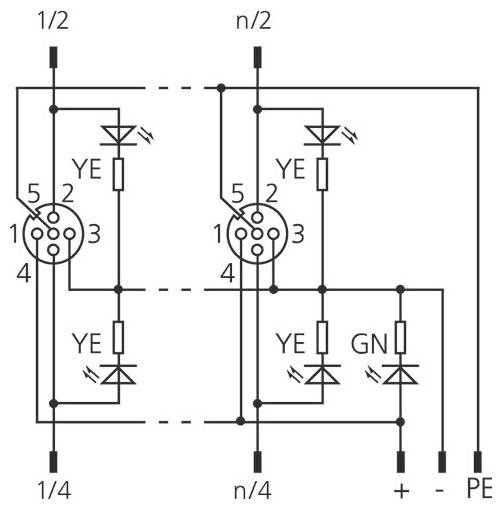

'Ta shematski diagram prikazuje električno vezje z dvema valjastima konektorjema, označenima kot 1/2 in n/2, vključno z diodami in upori.'

1/3

Vrsta izdelka

pasivna škatla za senzorje/aktuatorje

Število signalnih mest

Število razdelilnikov

8-delni

Vrsta

8I/OM12-5P3T

Glavni kabel

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (93,99 € / Kos)

93,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Nazivna napetost: 30 V
Izolacijska upornost: ≥108 Ω
Material tesnila (puša): FPM/FKM
Material kontaktov: Kovina, CuZn, pozlačen
Material nosilca kontaktov: plastika, PA, BK
Mehanska življenjska doba:> 100 ciklov parjenja
Standardi: IEC 61076-2-101
Število polov: 4+PE
Stopnja zaščite (montaža): IP65, IP67
Tokovna nosilnost na pin (pri 40 °C): 2,0 A
Temperatura okolice: -30°C ... +90°C
Stopnja onesnaženosti: 3
Kodiranje: A
Kontaktna upornost: 5 mΩ
Vrsta povezave: Zgornja
Logika vezja: Pnp
Število V/I rež: 8,0
Število LED diod: 17,0
Indikator delovne napetosti: LED GN
V/I razdelilnik: 8-poln, M23, s konektorjem
Vhodno/izhodna reža: Vtičnica, M12
Material ohišja: Plastika, PA, BK
Material navojnega vložka: Kovina, CuZn
Indikator preklopnega stanja: LED RUMENO
Tokovna nosilnost (skupni tok): 12,0 A
Vrsta priključka: M23, 19-pinski
Material tesnila, konektor: plastika, FPM/FKM
Material ohišja prirobnice, vtiča: kovina, CuZn, ponikljana
Kontaktni material, konektor: kovina, CuZn, pozlačen
Material nosilca kontakta, konektorja: plastika, PA, BK
Mehanska življenjska doba, vtič:> 100 ciklov parjenja
Število polov, vtič: 19
Stopnja zaščite, vtič: IP65, IP67

Vrsta izdelka: pasivna škatla za senzorje/aktuatorje

Število signalnih mest: 8

Vrsta: 8I/OM12-5P3T

Glavni kabel: ne

Število razdelilnikov: 8-delni

Prikaz stanja: z LED diodo

Vrsta signala: PNP

Priključek: M12 vtičnica

: IP65
IP67

Tokovna obremenitev na vtično mesto: 2 A

Skupni tok (enostavno napajanje): 12 A

Maks. temperatura: 90 °C

Min. temperatura: -30 °C

Vrsta priključka (razdelilne omarice): ženski navoj M12

Material ohišja: umetna masa

Skupno število polov: 4

Proizv. št. delov: 8045647

Vsebina: 1 kos

Število pinov: 4

Tokovna obremenljivost (skupaj): 12.0 A

Tokovna obremenljivost na I/O signal: 2.0 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3553416 Escha 8I/OM12-5P3T 8045647 pasivna škatla za senzorje/aktuatorje M12 razdelilnik s kovinskim navojem 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3553416 Escha 8I/OM12-5P3T 8045647 pasivna škatla za senzorje/aktuatorje M12 razdelilnik s kovinskim navojem 1 kos

Opis

Standardna povezovalna tehnologija ESCHA je sinonim za raznolikost, kakovost in zanesljivost v razredih zaščite IP67, IP68 in IP69. Zahvaljujoč različnim izvedbam, kodiranju in široki paleti kakovosti kablov boste našli pravo rešitev za vsako uporabo. Ne glede na to, ali gre za okrogle konektorje M8, M12 ali M23, konektorje RJ45 ali ventilske konektorje – vsi izdelki so na voljo v številnih dolžinah kablov. Praktični T- in Y-razdelilniki, vgradni konektorji, adapterji in vhodno/izhodni moduli omogočajo prilagodljive konfiguracije ožičenja.
