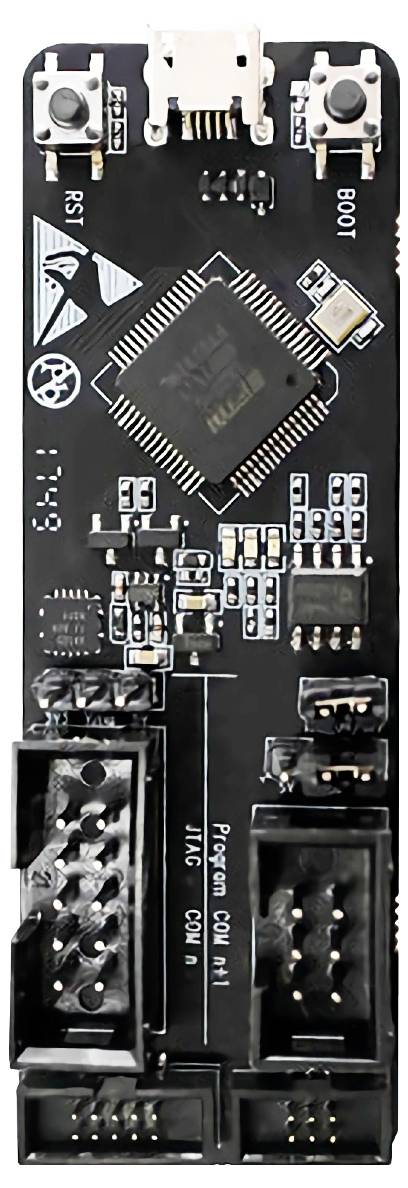

Espressif ESP-PROG razvojna plošča

ESP-Prog je eno od orodij za razvoj in odpravljanje napak podjetja Espressif, ki ponuja funkcije, kot so samodejni prenos vdelane programske opreme, serijska komunikacija in odpravljanje napak JTAG. Funkcije samodejnega prenosa vdelane programske opreme in serijske komunikacije programa ESP-Prog podpirajo ESP8266, ESP32, ESP32-S2, ESP32-S3 in ESP32-C3, medtem ko odpravljanje napak JTAG podpirajo le ESP32, ESP32-S2, ESP32-S3 in ESP32-C3.

ESP-Prog lahko enostavno povežete z računalnikom z enim samim kablom USB. Računalnik lahko nato prepozna programsko opremo plošče in vmesnike (funkcije) JTAG po njihovih številkah vrat.

Ker se napajalna napetost lahko razlikuje na različnih uporabniških ploščah, se lahko vsak od vmesnikov ESP-Prog napaja s 5 V ali 3,3 V prek priključkov, da se zagotovi združljivost napajanja. Napajanje ESP-Prog je mogoče preklapljati med 3,3 V in 5 V, vendar so signali RX/TX in JTAG vedno na ravni 3,3 V.
