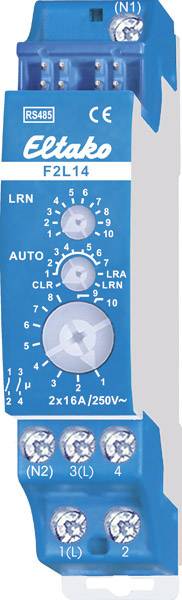

F2L14 Eltako RS485-Bus preklopni aktuator vodilo

2-stopenjski prezračevalni rele, 1 + 1 NO stik, brez potenciala 16A / 250V AC, s tehnologijo DX. Dvosmerna. Izguba v stanju pripravljenosti le 0,1 vata. Povezava z Eltako RS485 avtobusom. Križni ožični avtobus in napajanje s skakalci. Preprosto priključite N vodnik na sponko (N1) in L na 1 (L) in / ali N na (N2) in L na 3 (L). Posledica tega je dodatna izguba v stanju pripravljenosti v višini le 0,1 vata. Če napajalna napetost ne uspe, se stanje stikala ohrani. Ko se napajalna napetost ponovi, se ta izklopi na določen način. Ta ventilator za prezračevanje oceni podatke iz do 23 pasivnih senzorjev, kot so radijski gumbi, stiki na okenskih vratih, senzor ročaja oken FFG7B-rw ali moduli radijskega oddajnika. Ocenjujejo se tudi aktivni senzorji za CO2, vlažnost in temperaturo. Z orodjem PCT14 lahko povežemo več aktivnih senzorjev. Če sta dva kontakta povezana vzporedno, dvostopenjski aktuator za 2 vrtljaji ventilatorja postane aktuator za en ventilator. Srednje vrtljivo stikalo je potrebno za poučevanje v položaju LRN. Želen način delovanja je tukaj nastavljen med delovanjem. Zgornje vrtljivo stikalo je pri poučevanju nastavljeno na vrsto senzorja. V položaju vrtljivega stikala 1 se uči radijski gumb (izključno) z dvojnim zasukom. Nadaljnje nastavitvene možnosti najdete v navodilih za uporabo.

Besedilo je strojno prevedeno.
