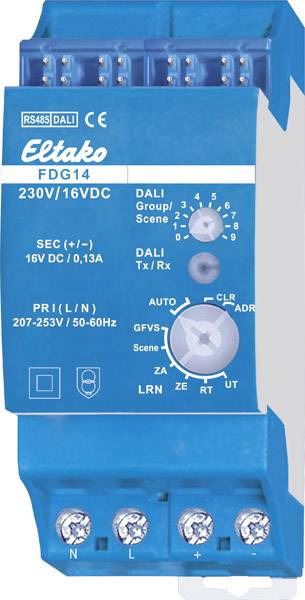

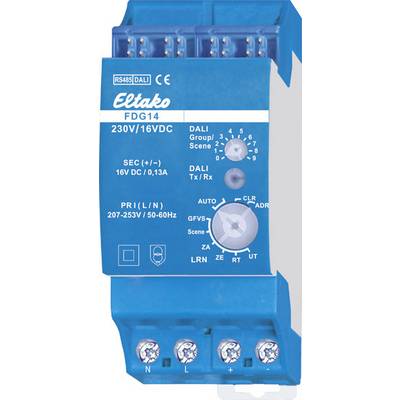

FDG14 Eltako vstopna točka vodilo

DALI prehod, dvosmerni. Izguba v stanju pripravljenosti samo 1 vat. Povezava z avtobusom Eltako-RS485. Križno ožičenje samo avtobus z mostički. Na sponkah N in L. Napajalna napetost 230 V se nahaja na sponkah DALI +/- za do 64 naprav DALI. Ta prehod nadzoruje naprave DALI z radijskimi oddajniki Enocean. Od proizvodnega tedna 14/16 je mogoče nadzirati skupine 0-15 in izdati tudi ukaz za oddajanje. DALI prizori 0-15 se lahko tudi prikličejo. Naprave DALI, ki jih je treba popolnoma nadzorovati s FDG14, morajo biti zato konfigurirane v skupinah 0-15. Konfiguracijsko programsko opremo in krmilne module za to ponujajo znani proizvajalci komponent DALI (npr. Tridonic DALI XC). FDG14 interno shranjuje vrednost zatemnitve za vsako od skupin 0-15 in to vrednost zagotavlja kot povratne informacije. Ustvarijo se enaki povratni telegrami kot za FUD14. FDG14 zaseda 16 naslovov naprav BR14. Povratne informacije o naslovih naprav ustrezajo zatemnitvi DALI skupin 0-15 v naraščajočem vrstnem redu. S PCT14 lahko povratne informacije spreminjamo posamično po skupinah, od telegrama do zatemnitvene vrednosti (%) do telegrama s tipko (vklop / izklop). To pomeni, da lahko s povratnimi informacijami krmilite pogone BR14. FDG14 izpolnjuje funkcijo vodila DALI in napajalnika DALI. Preko vrtljivih stikal se lahko učijo samo gumbi za skupine 0-8 in DALI scene 0-9. Nadzorni telegrami za skupine 9-15 in scene 10-15 so možni samo z vpisi v PCT14. Pozor: Pri radijskih gumbih se pri ročnem poučevanju v FDG14 vedno zahteva dvojni klik! Z CLR je potreben en sam klik. Smernega gumba ali univerzalnega gumba z istim ID-jem in istim gumbom ni mogoče poučevati večkrat v različnih skupinah. Vedno velja zadnja izbrana skupina. S pritiskom na gumb lahko preklopite samo eno skupino ali oddajate vse skupine. V vsaki skupini se lahko uči tudi en FBH. Pri ročnem učenju to vedno deluje ne glede na svetlost. Prag svetlosti lahko nastavite tudi s PCT14. Za FBH vseh skupin čas zamude za izklop, ko ni gibanja, lahko določite skupaj v minutah (1..60). Privzeta vrednost je 3 minute.

Besedilo je strojno prevedeno.
