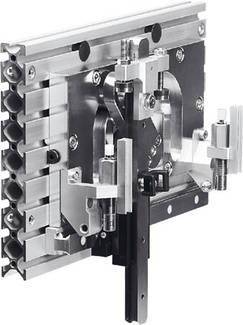

Slika je simbolična
FESTO 533605 HSP-12-AS rokovalni modul
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (3009,00 € / Kos)
3009,00 €
z DDV
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračilaPoudarki in podrobnosti
FESTO 533605 HSP-12-AS rokovalni modul
Tehnične specifikacije
- Velikost: 12
- Montaža sprednje enote: s skozi odprtino
- Vrsta pritrditve: s skozi odprtino
- z drsnimi bloki
- Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
- Blaženje: CC: amortizerji na obeh straneh
- mehka lastnost
- Namestitveni položaj: vodilna tirnica
- pravokotno
- Opomba na nosilcu delovanja in krmiljenja: Možno naoljeno delovanje (potrebno za nadaljnje delovanje)
- Konstrukcija: pogonska gred
- cross-vodnik
- pozitivno vodeno gibanje
- Največji navor pogonske gredi na pogonski gredi: 1,25 Nm
- Največja osna sila pogonske gredi: 18 N
- Največji navor Mx dinamika: 1,1 Nm
- Največji moment Mx statični: 5 Nm
- Največji trenutek Moja dinamika: 1,1 Nm
- Največji trenutek Moja statičnost: 5 Nm
- Največji trenutek Mz dinamika: 1,1 Nm
- Največji trenutek Mz statika: 5 Nm
- Največja radialna sila pogonske gredi: 45 N
- Največja nosilnost: 0,5 kg
- Najmanjši čas cikla: 0,6 s
- Zaznavanje položaja: za stikala za bližino
- Teža izdelka: 1800 g
- Teoretična sila pri 6 bar: 40 N
- Temperatura okolice: 0 ... 60 °C
- Proti vrtenje / vodenje: križni vodnik
- Material osnovne plošče: Kovana aluminijeva zlitina
- Prečni vodilni material: kaljeno jeklo
- Stranski deli materiala: kovana aluminijeva zlitina
- Opomba na materiale: Brez bakra in PTFE
- Ponovljivost: ± 0,01 mm
- Y kap: 52 ... 68 mm
- Z kap: 20 ... 30 mm
- Z-hodni delovni hod: 15 mm
- Vrsta izdelka
rokovalni modul
- Obratovalna temperatura
0 °C (min)
- Obratovalna temperatura (min.)
0 °C
- Proizv. št. delov
533605
- Teža
1800 g
- Delovna temperatura (maks.)
60 °C
- Delovna temperatura min.
0 °C
- Vrsta
HSP-12-AS
- UKCA
ni pomembno
