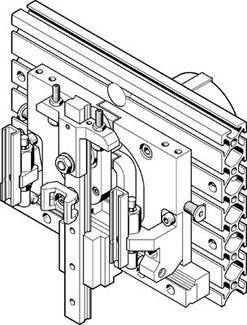

FESTO 533615 HSP-25-AP rokovalni modul 8 bar
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (5205,00 € / Kos)
5205,00 €
z DDV
Poudarki in podrobnosti
FESTO 533615 HSP-25-AP rokovalni modul 8 bar
Tehnične specifikacije
- Velikost: 25
- Montaža sprednje enote: s skozi odprtino
- Vrsta pritrditve: s skozi odprtino
- z drsnimi bloki
- Obratovalni tlak: 4 ... 8 barov
- Obratovalni medij: stisnjen zrak po ISO 8573-1: 2010 [7: -: -]
- Blaženje: CC: amortizerji na obeh straneh
- mehka lastnost
- Namestitveni položaj: vodilna tirnica
- pravokotno
- Kako deluje: dvojno igranje
- Opomba na nosilcu delovanja in krmiljenja: Možno naoljeno delovanje (potrebno za nadaljnje delovanje)
- Konstrukcijska zasnova: križni vodnik
- vrtljiv modul
- pozitivno vodeno gibanje
- Največji moment Mx dinamika: 3,2 Nm
- Največji moment Mx statični: 15 Nm
- Največji trenutek Moja dinamika: 3,2 Nm
- Največji trenutek Moja statičnost: 15 Nm
- Največji trenutek Mz dinamika: 3,2 Nm
- Največji trenutek Mz statika: 15 Nm
- Največja nosilnost: 1,5 kg
- Najmanjši čas cikla: 1 s
- Pnevmatični priključek: M5
- Zaznavanje položaja: za stikala za bližino
- Teža izdelka: 6.400 g
- Teoretična sila pri 6 bar: 65 N.
- Temperatura okolice: 0 ... 60 °C
- Proti vrtenje / vodenje: križni vodnik
- Material osnovne plošče: Kovana aluminijeva zlitina
- Prečni vodilni material: kaljeno jeklo
- Stranski deli materiala: kovana aluminijeva zlitina
- Opomba na materiale: Brez bakra in PTFE
- Ponovljivost: ± 0,02 mm
- Y kap: 130 ... 170 mm
- Z kap: 50 ... 70 mm
- Z-hodni delovni hod: 25 mm
- Vrsta izdelka
rokovalni modul
- Proizv. št. delov
533615
- Teža
6400 g
- Obratovalni tlak (maks.)
8 bar
- Min. obratovalni pritisk
4 bar
- Vrsta
HSP-25-AP
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2204290 FESTO 533615 HSP-25-AP rokovalni modul 8 bar
