FESTO 540227 HSW-10-AS-SD rokovalni modul

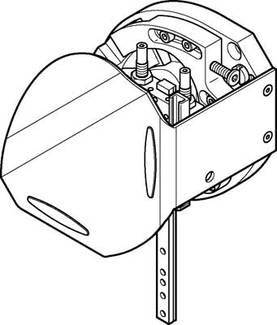

Tehnična risba mehanskega elementa z zaščitnim pokrovom, več vijaki in nosilnimi elementi.
Shema risanja/vezja
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,17.11.
Skupaj (2709,00 € / Kos)
2709,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

FESTO 540227 HSW-10-AS-SD rokovalni modul

  • Na temnem ozadju je levo napisano 'Uradni partner', desno pa je logo podjetja FESTO v oranžni barvi na belem ozadju.

Tehnične specifikacije

  • Delovni hod: 9 ... 15 mm
  • Velikost: 10
  • Vrsta pritrditve: s skozi odprtino in sredinskim ročajem
  • Slabljenje: slabljenje hrupa prek puferjev
  • Namestitveni položaj: poljuben
  • Konstrukcija: pogonska gred
  • Linearno vodilo in vrtljiv ležaj
  • pozitivno vodeno gibanje
  • Največji navor pogona na pogonski gredi: 0,85 Nm
  • Največja osna sila na pogonski gredi: 10 N
  • Maksimalni linearni hod pod kotom 90 °: 90/90 mm
  • Največji trenutek Mx: 0,6 Nm
  • Največji trenutek moj: 0,6 Nm
  • Največji trenutek Mz: 0,6 Nm
  • Največja sila procesa v smeri Y: 30 N
  • Največja radialna sila na pogonski gredi: 30 N
  • Največja nosilnost: 0,5 kg
  • Zaznavanje položaja: za stikala za bližino
  • Teža izdelka: 1300 g
  • Temperatura okolice: 0 ... 60 °C
  • Zaporni material: visoko legirano jeklo
  • Material pokrov: kovana aluminijeva zlitina
  • eloksiran
  • Vzmetni bat materiala: visoko legirano jeklo
  • Material osnovne plošče: Kovana aluminijeva zlitina
  • eloksiran
  • Držalo za material: kovana aluminijeva zlitina
  • eloksiran
  • Prečni vodilni material: kaljeno jeklo
  • Material za ozadje: Jeklo za kaljenje
  • utrjene
  • Ročica materiala: kaljeno jeklo
  • Zloščene
  • Material tipala tirnice: Kovana aluminijeva zlitina
  • eloksiran
  • Spletni material: kovana aluminijeva zlitina
  • eloksiran
  • Material vijaka: visoko legirano jeklo
  • Opomba na materiale: Brez bakra in PTFE
  • Končni položaji ponovljivosti: +/- 0,02 mm
  • Z hod: 80 ... 100 mm
Vrsta izdelka

rokovalni modul

Obratovalna temperatura

0 °C (min)

Obratovalna temperatura (min.)

0 °C

Proizv. št. delov

540227

Teža

1300 g

Delovna temperatura (maks.)

60 °C

Delovna temperatura min.

0 °C

Vrsta

HSW-10-AS-SD

UKCA

ni pomembno

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2204391 FESTO 540227 HSW-10-AS-SD rokovalni modul
