FESTO 540239 HSW-16-AS-SD rokovalni modul

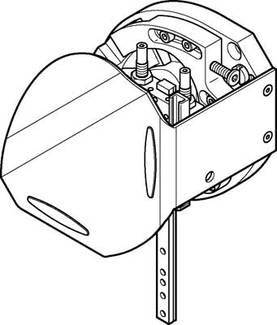

Tehnični načrt zaščitne ohišja z luknjami in nosilcem za namestitev naprave, prikazan v perspektivnem pogledu.
Slika je simbolična
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,17.11.
Skupaj (4419,00 € / Kos)
4419,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Na voljo samo za podjetja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

FESTO 540239 HSW-16-AS-SD rokovalni modul

  • Na temnem ozadju je levo napisano 'Uradni partner', desno pa je logo podjetja FESTO v oranžni barvi na belem ozadju.

Tehnične specifikacije

  • Delovni hod: 20 ... 35 mm
  • Velikost: 16
  • Vrsta pritrditve: s skozi odprtino in sredinskim ročajem
  • Slabljenje: slabljenje hrupa prek puferjev
  • Namestitveni položaj: poljuben
  • Konstrukcija: pogonska gred
  • Linearno vodilo in vrtljiv ležaj
  • pozitivno vodeno gibanje
  • Največji navor pogonske gredi na pogonski gredi: 2,5 Nm
  • Največja osna sila na pogonski gredi: 30 N
  • Največji linearni hod pod kotom vrtljivosti pod kotom 90 °: 175/175 mm
  • Največji trenutek Mx: 2,5 Nm
  • Največji trenutek moj: 2,5 Nm
  • Največji trenutek Mz: 2,5 Nm
  • Največja sila procesa v smeri Y: 50 N
  • Največja radialna sila pogonske gredi: 75 N
  • Največja nosilnost: 1,5 kg
  • Zaznavanje položaja: za stikala za bližino
  • Teža izdelka: 5.200 g
  • Temperatura okolice: 0 ... 60 °C
  • Zaporni material: visoko legirano jeklo
  • Material pokrov: kovana aluminijeva zlitina
  • eloksiran
  • Vzmetni bat materiala: visoko legirano jeklo
  • Material osnovne plošče: Kovana aluminijeva zlitina
  • eloksiran
  • Držalo za material: kovana aluminijeva zlitina
  • eloksiran
  • Prečni vodilni material: kaljeno jeklo
  • Material za ozadje: Jeklo za kaljenje
  • utrjene
  • Ročica materiala: kaljeno jeklo
  • Zloščene
  • Material tipala tirnice: Kovana aluminijeva zlitina
  • eloksiran
  • Spletni material: kovana aluminijeva zlitina
  • eloksiran
  • Material vijaka: visoko legirano jeklo
  • Opomba na materiale: Brez bakra in PTFE
  • Končni položaji ponovljivosti: +/- 0,02 mm
  • Z hod: 80 ... 100 mm
Vrsta izdelka

rokovalni modul

Obratovalna temperatura

0 °C (min)

Obratovalna temperatura (min.)

0 °C

Proizv. št. delov

540239

Teža

5200 g

Delovna temperatura (maks.)

60 °C

Delovna temperatura min.

0 °C

Vrsta

HSW-16-AS-SD

UKCA

ni pomembno

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2204399 FESTO 540239 HSW-16-AS-SD rokovalni modul
